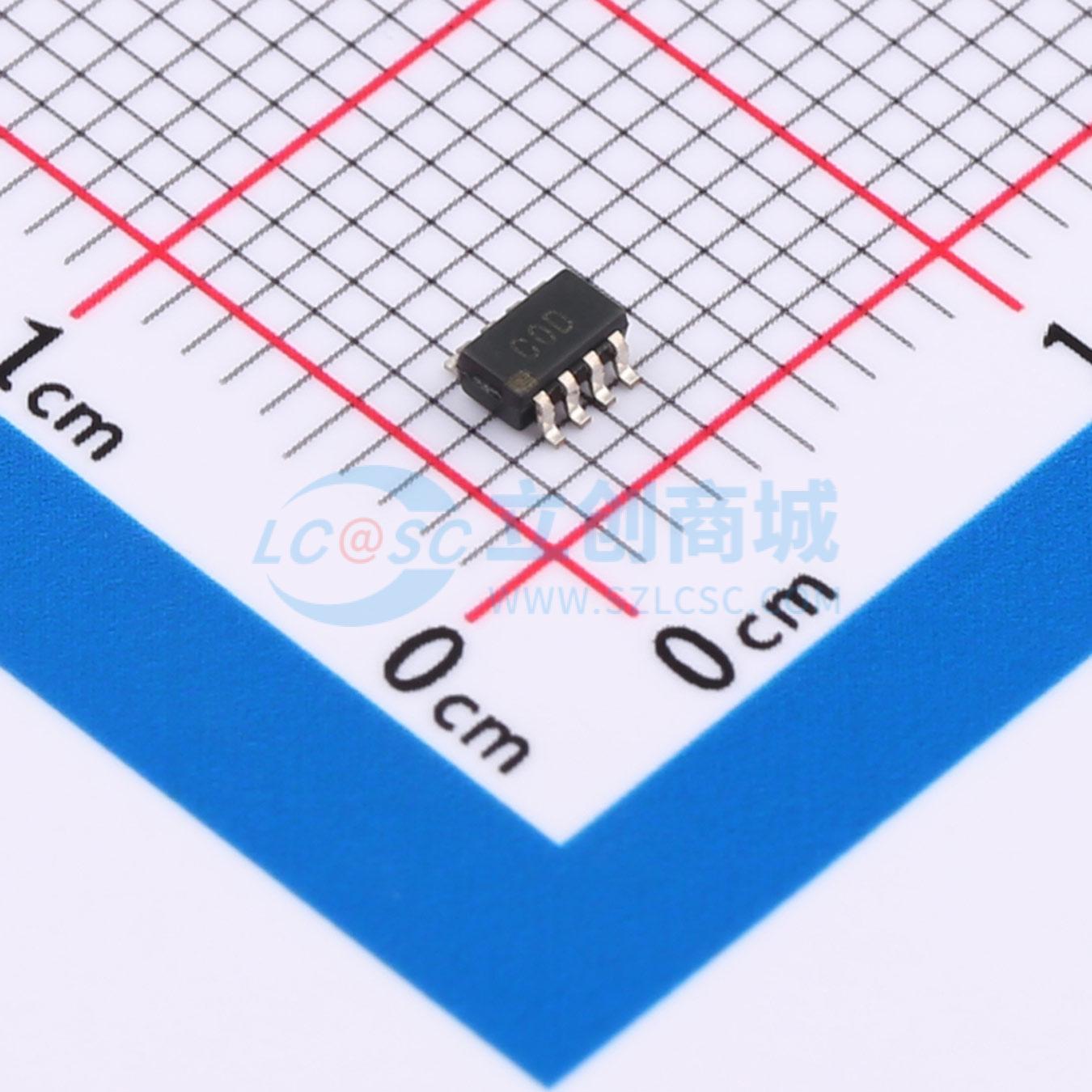

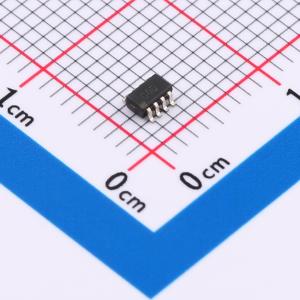

温馨提醒：图片仅供参考，商品以实物为准
AD7457BRTZ-REEL7
低功耗、伪差分、100 kSPS 12位ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 伪差分输入、100 kSPS、12位ADC，采用8引脚SOT-23封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7457BRTZ-REEL7
- 商品编号
- C651036
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 100kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 71dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10kHz~10MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1uA |
商品概述
一款12位、低功耗、逐次逼近型（SAR）模数转换器，具有伪差分模拟输入。该器件采用2.7 V至5.25 V单电源供电，最高吞吐量可达100 kSPS。 该器件包含一个低噪声、宽带宽的差分跟踪保持（T/H）放大器，可处理超过1 MHz的输入频率。AD7457的参考电压通过V_REF引脚从外部施加，根据应用需求，其范围可从100 mV至V_DD。 转换过程和数据采集通过CS和串行时钟进行控制，使该器件能够与微处理器或DSP接口。该器件的SAR架构确保无流水线延迟。 AD7457采用先进的设计技术，实现了极低的功耗。
商品特性
- 工作电压V_DD范围为2.7 V至5.25 V
- 低功耗：V_DD = 3 V、100 kSPS时，最大功耗为0.9 mW；V_DD = 5 V、100 kSPS时，最大功耗为3 mW
- 伪差分模拟输入
- 宽输入带宽：输入频率为30 kHz时，信纳比（SINAD）为70 dB
- 灵活的电源/串行时钟速度管理
- 无流水线延迟
- 高速串行接口 —— 兼容SPI、QSPI、MICROWIRE和DSP
- 自动掉电模式
- 8引脚SOT - 23封装
应用领域
- 传感器接口
- 电池供电系统
- 数据采集系统
- 便携式仪器
