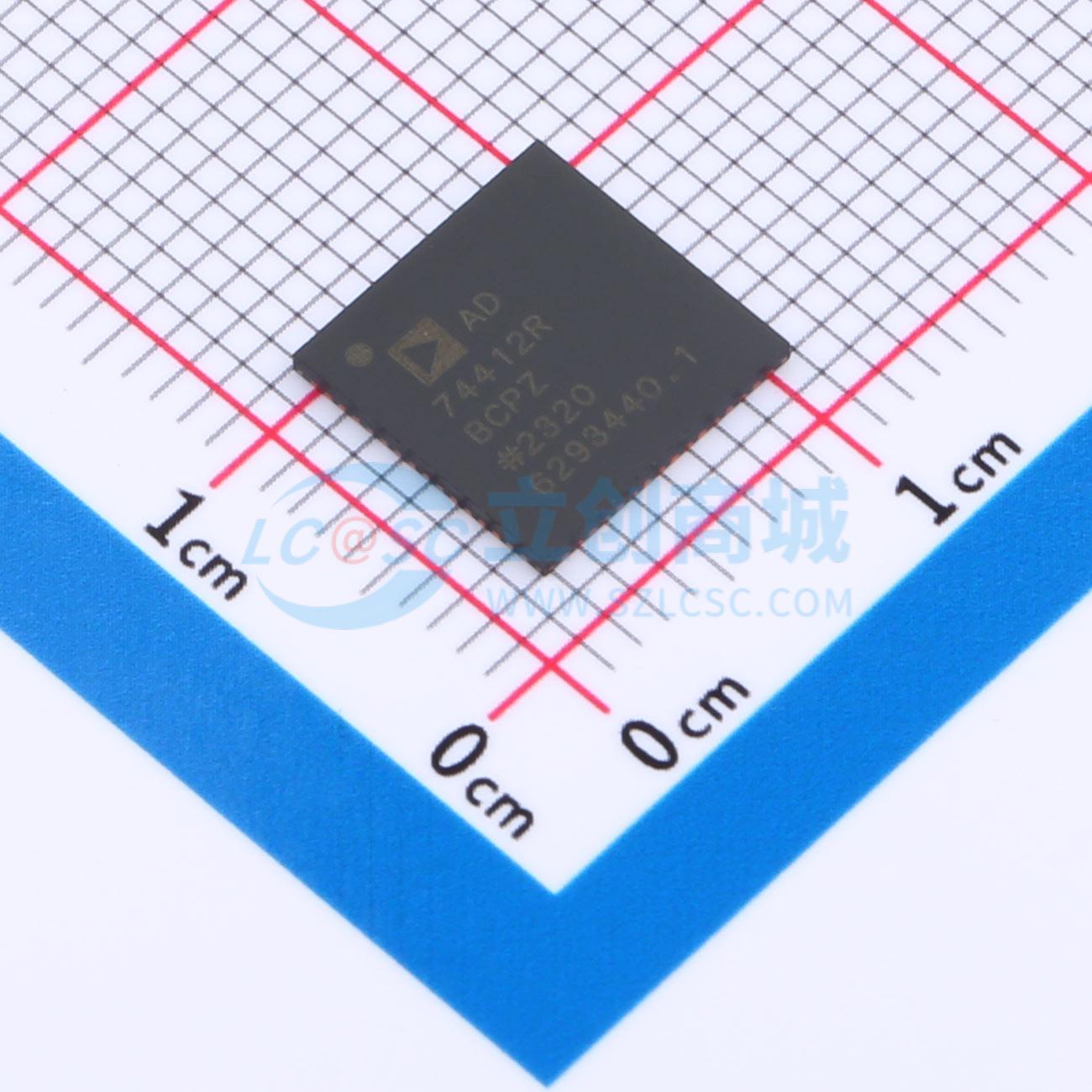

温馨提醒：图片仅供参考，商品以实物为准

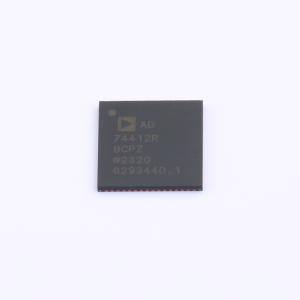

AD74412RBCPZ-RL7

四通道，软件可配置输入/输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道、软件可配置输入/输出
品牌名称: ADI(亚德诺)
商品型号: AD74412RBCPZ-RL7
商品编号: C648857

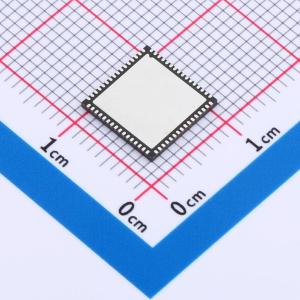

商品封装: LFCSP-64(9x9)
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

AD74412R是一款四通道软件可配置输入/输出解决方案，适用于楼宇和过程控制应用。AD74412R集成了模拟输出、模拟输入、数字输入和电阻温度探测器（RTD）测量功能，采用与串行端口接口（SPI）兼容的接口单芯片解决方案。该器件具有一个16位Σ-∆模数转换器（ADC）和四个可配置的13位数模转换器（DAC），提供四个可配置的输入/输出通道和一套诊断功能。 AD74412R有几种相关模式，包括电压输出、电流输出、电压输入、外部供电电流输入、环路供电电流输入、外部RTD测量、数字输入逻辑和环路供电数字输入。 AD74412R包含一个高精度2.5 V内部基准，用于驱动DAC和ADC。

商品特性

四通道软件可配置输入/输出电路
螺丝端子可承受±40 V保护
线路保护器，防止螺丝端子的电源进入电源
六种可配置模式：电压输入、电流输入、电压输出、电流输出、数字输入、RTD测量
内部16位Σ-∆ ADC，可选50 Hz和60 Hz抑制功能
13位单调DAC
电荷泵，实现真正的零电压输出
内部温度传感器，精度±5℃
片上诊断功能，包括开路和短路检测
稳健的架构
SPI接口
温度范围：-40℃至+85℃
64引脚LFCSP封装

应用领域

楼宇控制系统
过程控制
工业自动化

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	4
	工作电压	14V~26.4V
	接口类型	SPI
	工作温度	-40℃~+85℃

	属性	参数值
	基准电压源	外置；内置
	基准电压值	2.5V
	基准电压源温漂	20ppm/℃
	采样率	4800Hz
	积分非线性	4LSB
