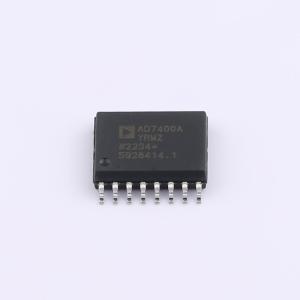

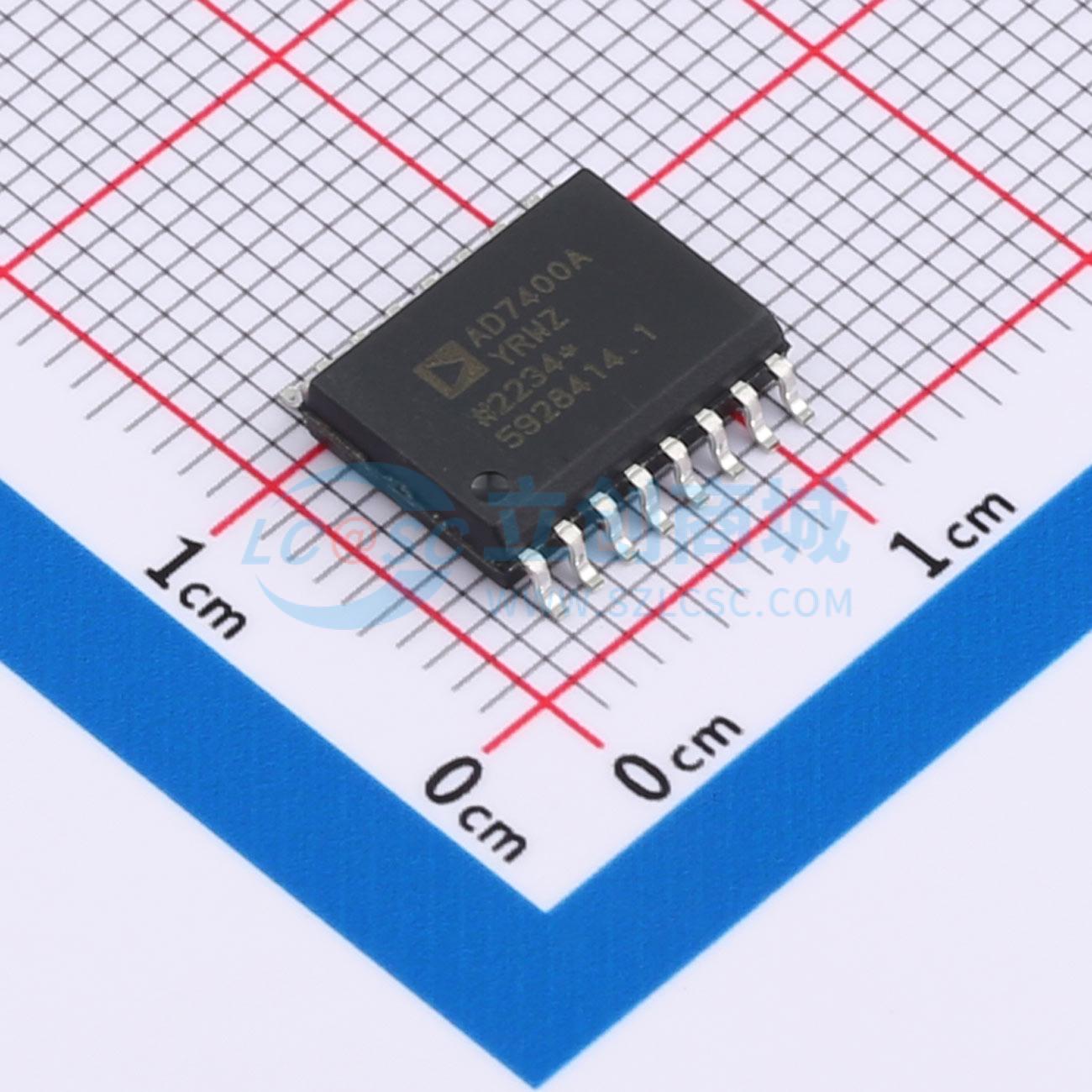

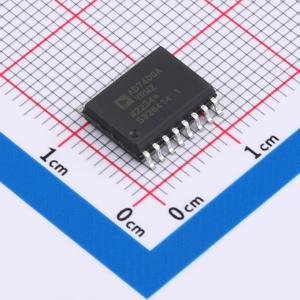

AD7400AYRWZ-RL

隔离型Σ-Δ调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD7400A是一款二阶Σ-Δ调制器，基于iCoupler技术将模拟输入信号转换为高速1位数据流，并具备片上数字隔离功能。AD7400A采用5 V电源供电，可接受±250 mV（满量程±320 mV）的差分输入信号。模拟调制器会对模拟输入进行连续采样，无需外部采样保持电路
品牌名称: ADI(亚德诺)
商品型号: AD7400AYRWZ-RL
商品编号: C650916
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

AD7400A是一款二阶Σ-Δ调制器，可将模拟输入信号转换为高速1位数据流，并具备片上数字隔离功能。AD7400A采用5V电源供电，可接受±250mV（±320mV满量程）的差分输入信号。模拟调制器会持续对模拟输入进行采样，无需外部采样保持电路。输入信息以1的密度形式包含在输出流中，数据速率为10MHz。通过合适的数字滤波器可重构原始信息。串行I/O可使用5V或3V电源。串行接口具备数字隔离功能。高速CMOS与单片空心变压器技术相结合，意味着片上隔离提供了卓越的性能特性，优于光耦合器等替代方案。该器件包含片上基准源，工作温度范围为-40℃至+125℃。AD7400A采用16引脚SOIC封装。

商品特性

时钟速率：10 MHz
二阶调制器
16位，无丢码
16位时典型±z LSB积分非线性
典型失调漂移：1.5 μV/℃
片上数字隔离器
片上基准源
模拟输入范围：±250 mV
低功耗运行：5.5V时典型值为15.5 mA
工作温度范围：-40℃至+125℃
16引脚SOIC封装
安全与法规认证：符合UL 1577标准，1分钟5000 V rms UL认证；CSA组件验收通知#5A；VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，V10RM = 891 V峰值

应用领域

交流电机控制
分流电流监测
数据采集系统
模数转换器和光隔离器替代方案

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	-
	工作电压	4.5V~5.5V；3V~5.5V
	接口类型	-
	工作温度	-40℃~+125℃

	属性	参数值
	基准电压源	内置
	数据速率	10MHz
	采样率	10MHz
	静态电流	15500uA
	积分非线性	2LSB
