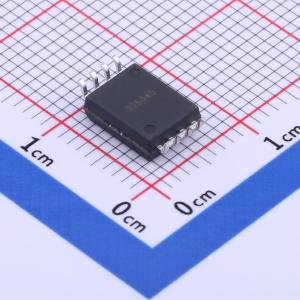

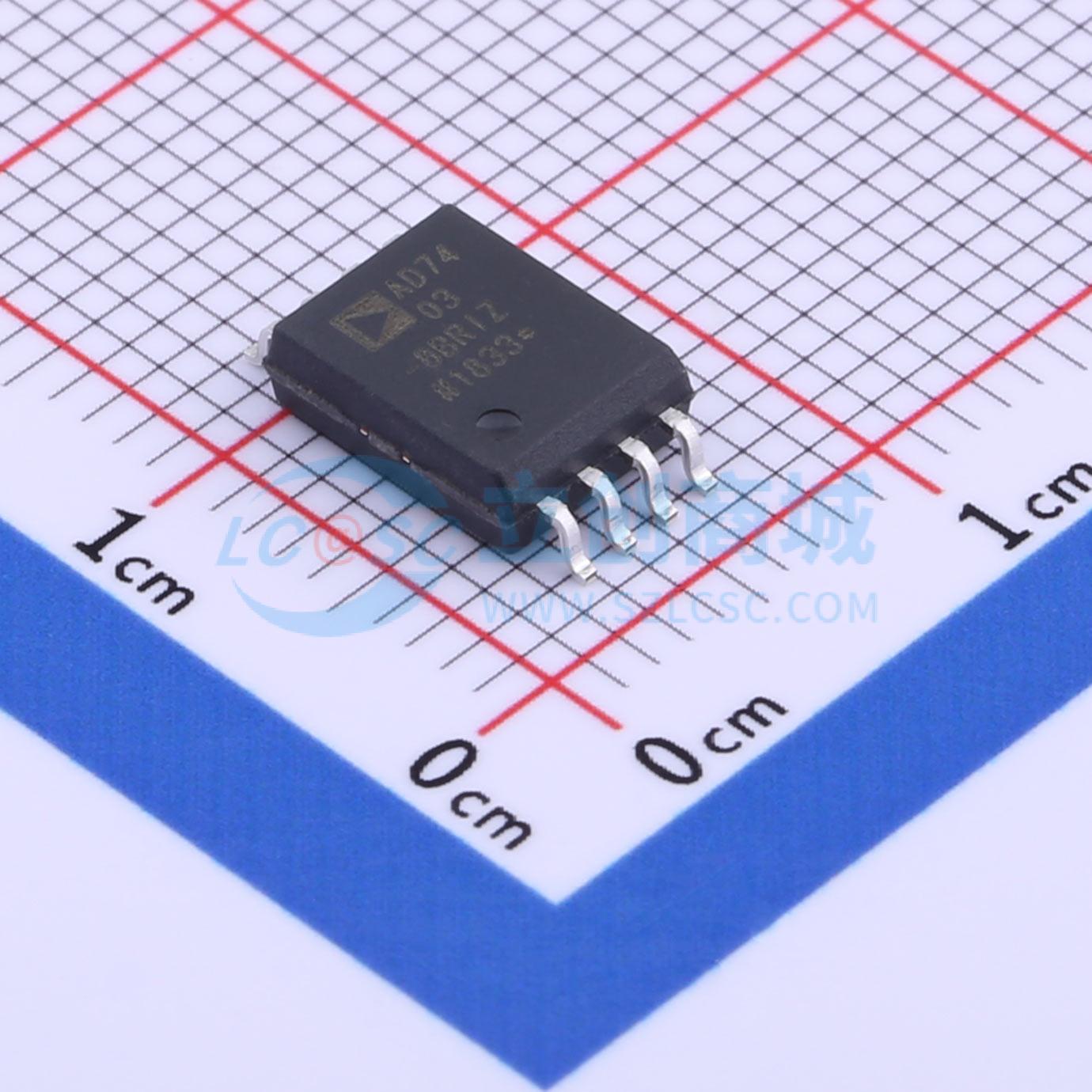

AD7403-8BRIZ-RL7

AD7403是一款高性能二阶Σ-Δ调制器，可将模拟输入信号转换为高速单比特数据流，并基于iCoupler技术实现片上数字隔离。该器件由5 V（VDD1）电源供电，可接受±250 mV（±320 mV满量程）的差分输入信号。差分输入非常适合需要电流隔离的高压应用中的分流电压监测。 模拟输入由高性能模拟调制器连续采样，并转换为数据速率高达20 MHz的单密度数字输出流。通过合适的数字滤波器可以重构原始信息，在78.1 kSPS下实现88 dB的信噪比（SNR）。串行输入/输出可使用5 V或3 V电源（VDD2）。 串行接口采用数字隔离。高速互补金属氧化物半导体（CMOS）技术与单片变压器技术相结合，意味着片上隔离具有出色的性能特性，优于光耦合器等替代方案。AD7403器件采用16引脚宽体SOIC封装，工作温度范围为-40℃至+125℃。AD7403 - 8器件采用8引脚宽体SOIC封装，工作温度范围为-40℃至+105℃。

• 5 MHz至20 MHz外部时钟输入速率
• 16位，无丢码
• 信噪比（SNR）：典型值88 dB
• 有效位数（ENOB）：典型值14.2位
• 失调漂移与温度关系 AD7403：典型值1.6 μV/℃ AD7403 - 8：典型值2 μV
• 片上数字隔离器
• 片上基准源
• 满量程模拟输入范围：±320 mV
• 工作范围 AD7403：-40℃至+125℃ AD7403 - 8：-40℃至+105℃
• 高共模瞬态抗扰度：>25 kV/μs
• 增加爬电距离的宽体SOIC封装
• 压摆率受限输出，低电磁干扰
• 安全和法规认证 UL认证 按照UL 1577标准，5000 V rms持续1分钟 CSA组件验收通知5A VDE合格证书 DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12 VIORM = 1250 VPEAK

• 分流电流监测
• 交流电机控制
• 电源和太阳能逆变器
• 风力涡轮机逆变器
• 数据采集系统
• 模数转换器和光隔离器的替代方案
