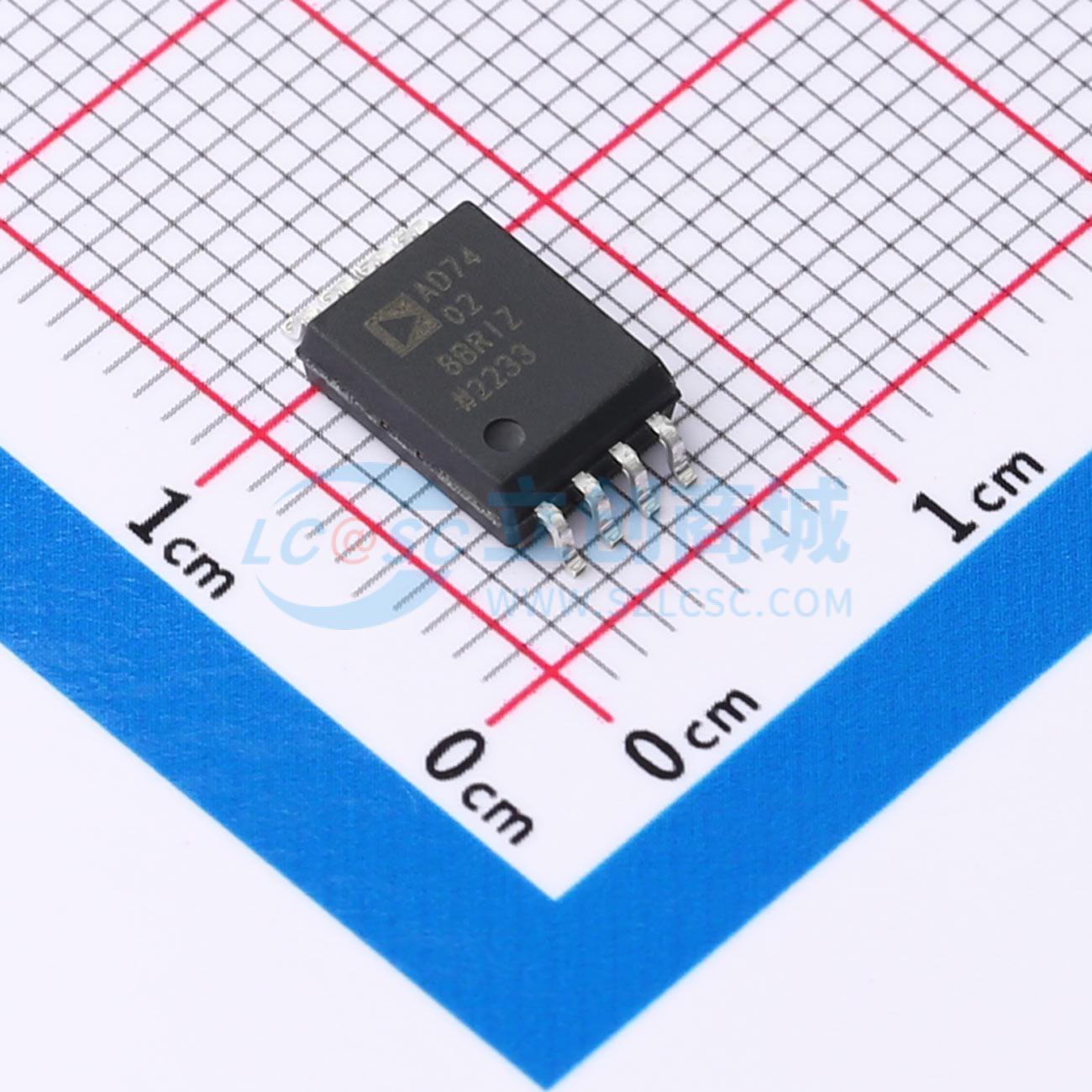

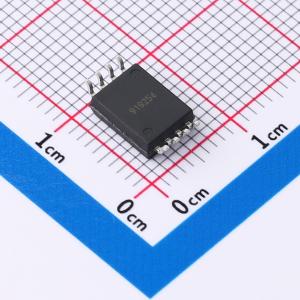

温馨提醒：图片仅供参考，商品以实物为准

AD7402-8BRIZ

16位隔离式Σ-Δ型调制器

描述: AD7402是一款高性能二阶Σ-Δ调制器，可将模拟输入信号转换为高速单比特数据流，并采用iCoupler技术实现片上数字隔离。AD7402采用4.5 V至5.5 V [VDD1]电源供电，可接受±250 mV（满量程±320 mV）的差分输入信号。该差分输入非常适合需要电流隔离的高压应用中的分流电压监测
品牌名称: ADI(亚德诺)
商品型号: AD7402-8BRIZ
商品编号: C650919
商品封装: SOIC-8-300mil
包装方式: 管装
商品毛重: 0.54克(g)

商品参数

商品概述

AD7402是一款高性能二阶Σ-Δ调制器，可将模拟输入信号转换为高速单比特数据流，并基于iCoupler技术实现片上数字隔离。AD7402采用4.5 V至5.5 V [VDD1]电源供电，可接受±250 mV（±320 mV满量程）的差分输入信号。该差分输入非常适合需要电流隔离的高压应用中的分流电压监测。模拟输入由高性能模拟调制器连续采样，并转换为数据速率为10 MHz的单比特密度数字输出流。通过合适的数字滤波器可以重构原始信息，在39 kSPS下实现87 dB的信噪比（SNR）。串行输入/输出可使用3 V至5.5 V或3.3 V电源（VDD2）。串行接口具有数字隔离功能。高速互补金属氧化物半导体（CMOS）技术与单片变压器技术相结合，意味着片上隔离提供了出色的性能特性，优于光耦合器等替代方案。AD7402采用8引脚宽体SOIC封装，工作温度范围为-40℃至+105℃。

商品特性

10 MHz内部时钟速率
16位，无漏码
信噪比（SNR）：典型值87 dB
有效位数（ENOB）：典型值13.5位
典型失调漂移与温度关系：1.7 μV/℃
片上数字隔离器
片上基准源
满量程模拟输入范围：±320 mV
工作温度范围：-40℃至+105℃
高共模瞬态抗扰度：>25 kV/μs
8引脚宽体SOIC封装，爬电距离增加
压摆率受限输出，低电磁干扰（EMI）
安全与法规认证：符合UL 1577标准，5000 V rms耐压1分钟；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12，VIORM = 1250 VPEAK

应用领域

分流电流监测
交流电机控制
电源和太阳能逆变器
风力涡轮机逆变器
数据采集系统
模数转换器和光隔离器替代方案

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	1
	工作电压	4.5V~5.5V
	接口类型	-

	属性	参数值
	工作温度	-40℃~+105℃
	基准电压源	内置
	数据速率	10MHz
	采样率	39000Hz
	积分非线性	1LSB
