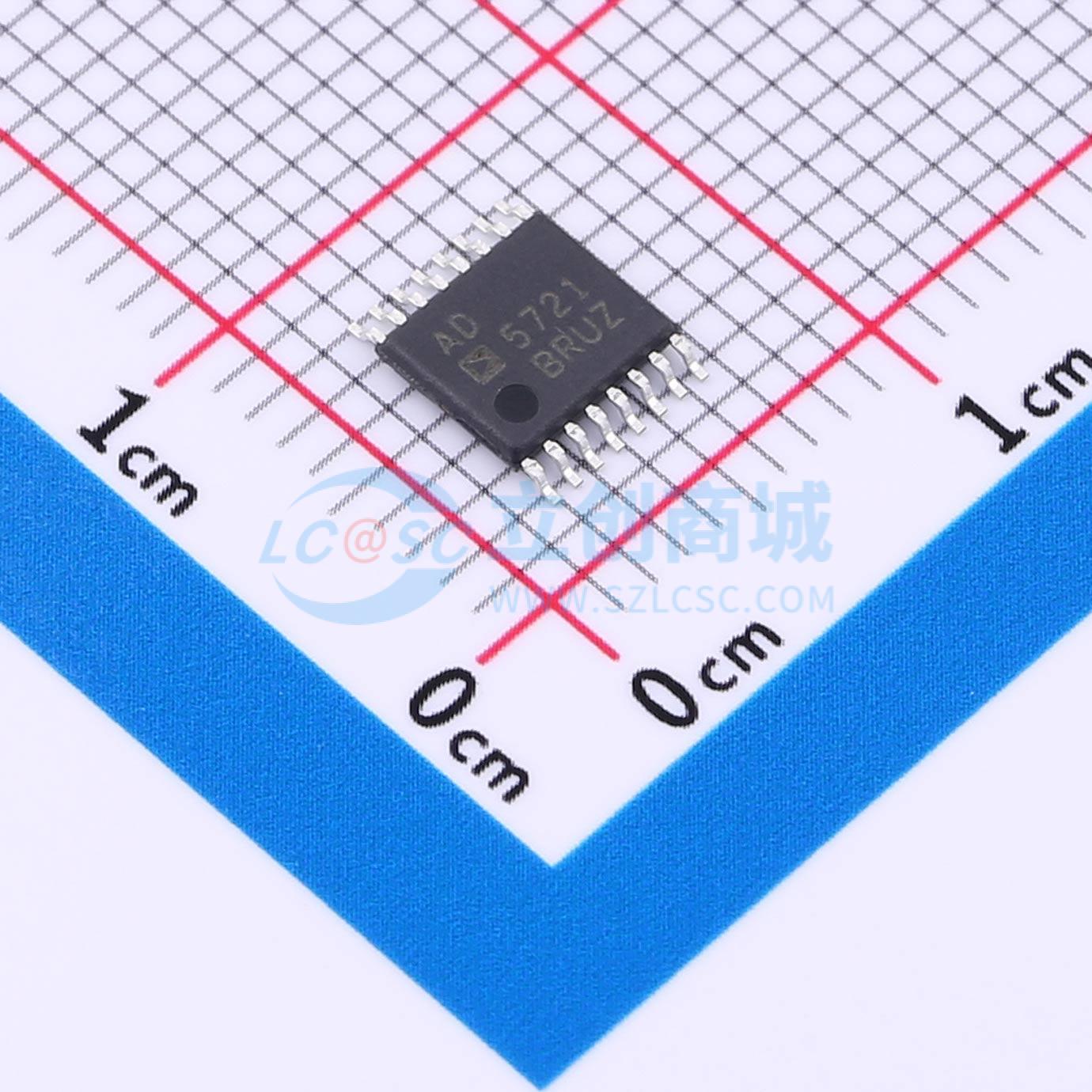

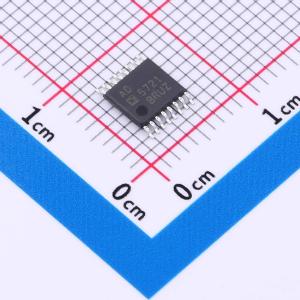

AD5721BRUZ-RL7

AD5761/AD5721是单通道、16/12位串行输入、电压输出的数模转换器（DAC）。它们可在+4.75 V至+30 V的单电源电压下工作，也可在-16.5 V至0 V（VSS）和+4.75 V至+16.5 V（VDD）的双电源电压下工作。集成的输出放大器和基准缓冲器提供了一种非常易于使用的通用解决方案。 这些器件保证具有单调性，最大积分非线性（INL）为±2 LSB，噪声为35 nV/√Hz，在选定范围内的建立时间为7.5 μs。 AD5761/AD5721采用的串行接口时钟速率最高可达50 MHz，与DSP和微控制器接口标准兼容。双缓冲功能允许异步更新DAC输出。输入编码可由用户选择为二进制补码或原码。异步复位功能可将所有寄存器重置为默认状态。输出范围可通过控制寄存器中的RA[2:0]位由用户选择。 采用16引脚TSSOP和16引脚LFCSP封装的器件，保证在-40℃至+125℃的工业温度范围内达到规定的性能指标。

• 8种软件可编程输出范围：0 V至+5 V、0 V至+10 V、0 V至+16 V、0 V至+20 V、±3 V、±5 V、±10 V、-2.5 V至+7.5 V；有5%的过冲范围
• 总未调整误差（TUE）：最大0.7% FSR
• 16位分辨率：最大INL为±2 LSB
• 保证单调性：最大±2 LSB
• 单通道、16/12位DAC
• 建立时间：典型值7.5 μs
• 集成基准缓冲器
• 低噪声：35 nV/√Hz
• 低毛刺：1 nV·s
• 1.8 V逻辑兼容
• 通过LDAC异步更新
• 异步复位至零刻度/中间刻度
• 与DSP/微控制器兼容的串行接口
• 强大的4 kV HBM ESD额定值
• 提供16引脚TSSOP和16引脚LFCSP封装
• 工作温度范围：-40℃至+125℃

• 工业自动化
• 仪器仪表、数据采集
• 开/闭环伺服控制、过程控制
• 可编程逻辑控制器
