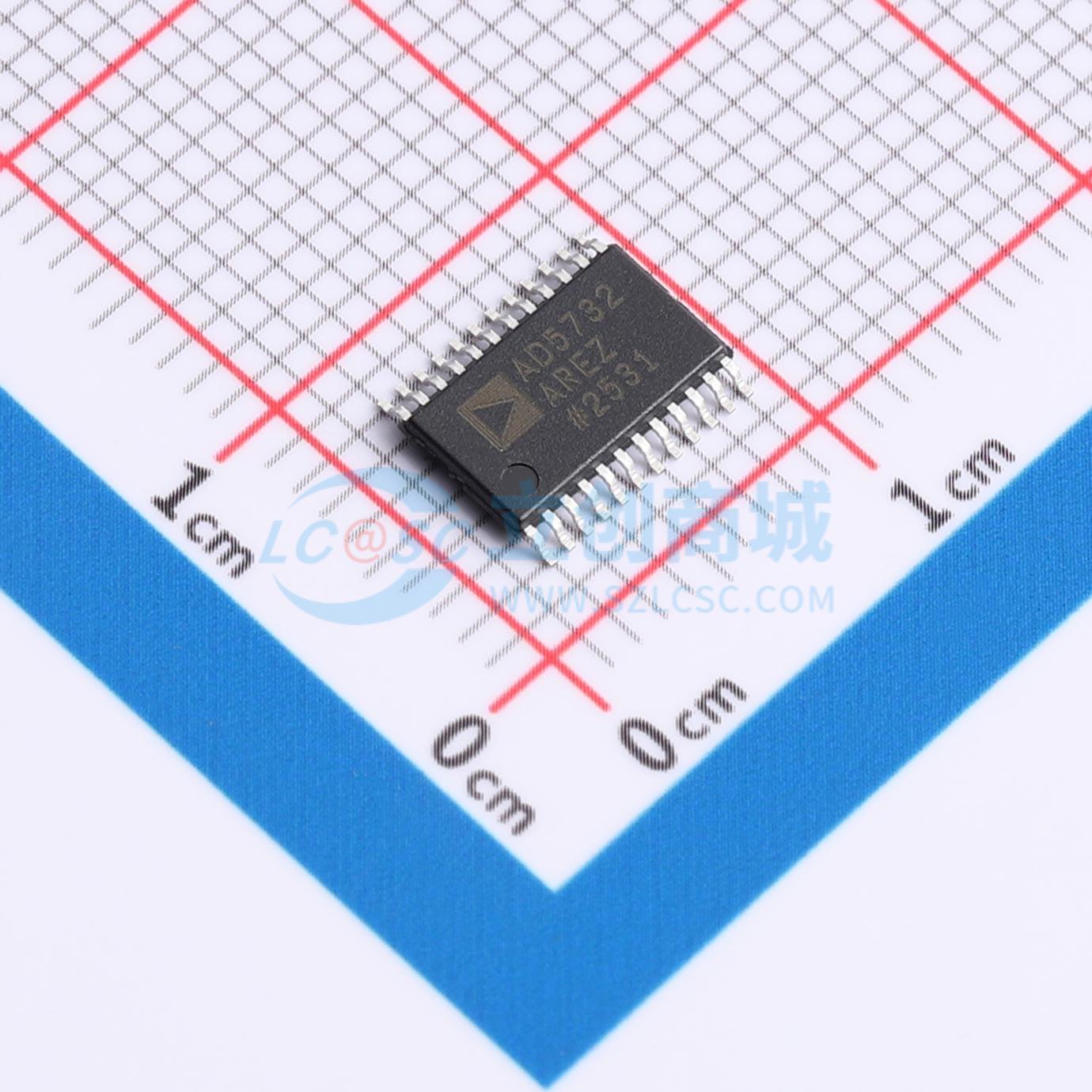

AD5732AREZ-REEL7

AD5722/AD5732/AD5752 是双路、12/14/16 位、串行输入、电压输出的数模转换器。它们可在 +4.5 V 至 +16.5 V 的单电源电压或 ±4.5 V 至 ±16.5 V 的双电源电压下工作。标称满量程输出范围可通过软件从 +5 V、+10 V、+10.8 V、±5 V、±10 V 或 ±10.8 V 中选择。还提供了集成输出放大器、参考缓冲器和专有的上电/掉电控制电路。 这些器件保证具有单调性，最大积分非线性 (INL) 为 ±16 LSB，噪声低，典型建立时间为 10 μs。 AD5722/AD5732/AD5752 使用的串行接口时钟速率最高可达 30 MHz，并且与 DSP 和微控制器接口标准兼容。双缓冲允许同时更新所有 DAC。输入编码可由用户选择，对于双极性输出，可选择补码或偏移二进制（取决于引脚 BIN/2sComp 的状态）；对于单极性输出，可选择直二进制。异步清零功能可将所有 DAC 寄存器清零至用户选择的零量程或中间量程输出。这些器件采用 24 引脚 TSSOP 封装，在 -40 ℃ 至 +85 ℃ 的工业温度范围内保证性能指标。 AD5722/AD5732/AD5752 与 AD5724/AD5734/AD5754 引脚兼容，后者是完整的四路、12/14/16 位、串行输入、单极性/双极性电压输出 DAC。

• 完整的双路、12/14/16 位数模转换器 (DAC)
• 单/双电源供电
• 软件可编程输出范围：+5 V、+10 V、+10.8 V、±5 V、±10 V、±10.8 V
• 最大 INL 误差：±6 LSB，最大 DNL 误差：±1 LSB
• 最大总未调整误差 (TUE)：0.7% FSR
• 典型建立时间：10 μs
• 集成参考缓冲器
• 上电/欠压期间的输出控制
• 通过 LDAC 同时更新
• 异步清零至零量程或中间量程
• 与 DSP/微控制器兼容的串行接口
• 24 引脚 TSSOP
• 工作温度范围：-40 ℃ 至 +85 ℃
• iCMOS 工艺技术

• 工业自动化
• 闭环伺服控制
• 过程控制
• 汽车测试与测量
• 可编程逻辑控制器
