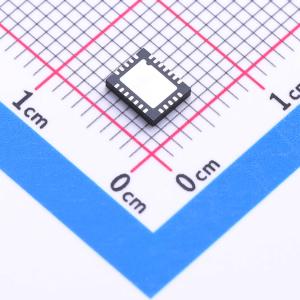

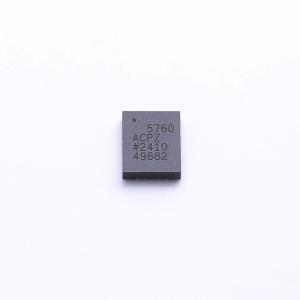

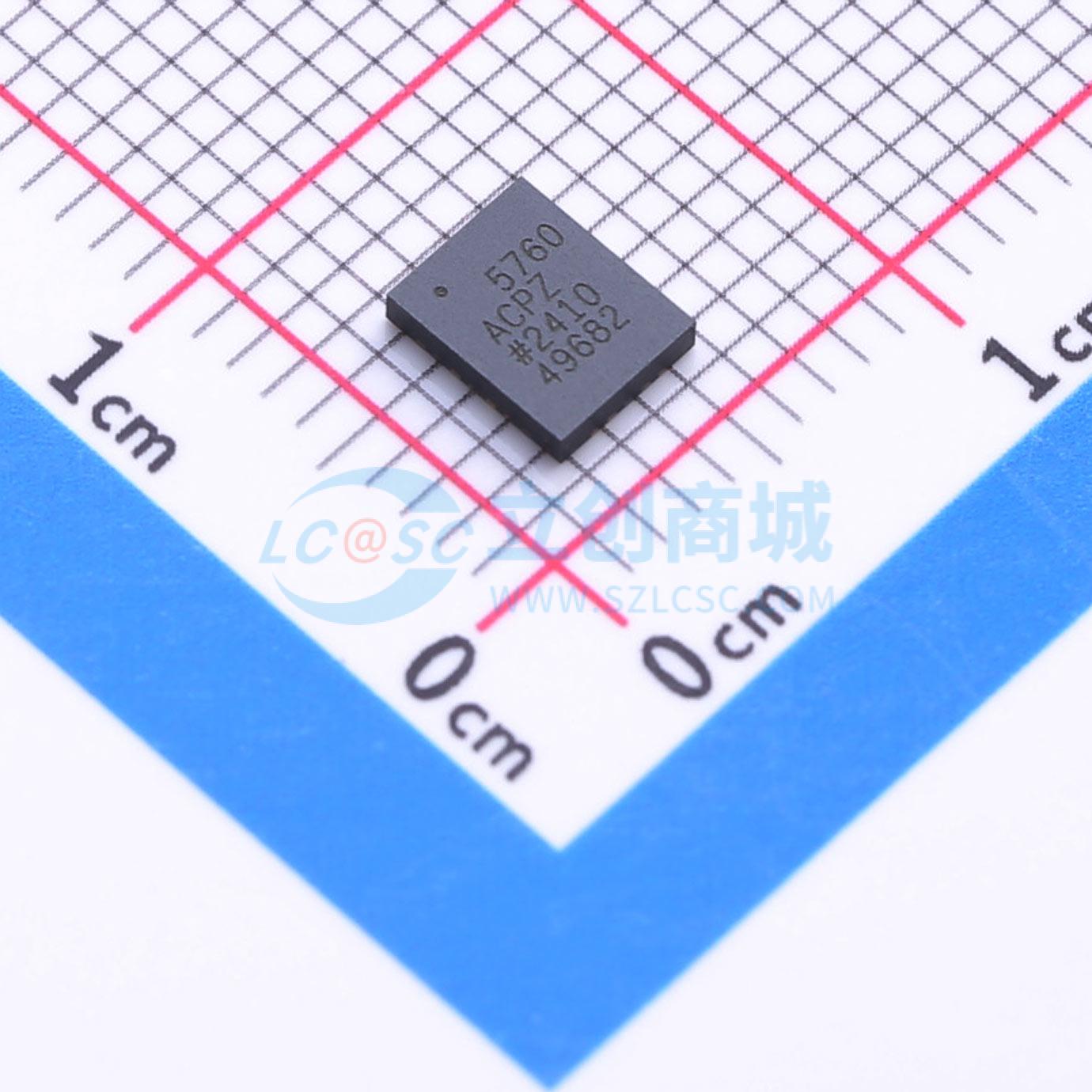

AD5760ACPZ-REEL7

AD5760 16位 0.5 LSB INL 电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD5760是一款真正的16位无缓冲电压输出数模转换器（DAC），可从双极电源供电。它接受正参考输入范围为5 V至Vpo - 2.5 V，负参考输入范围为Vss + 2.5 V至0 V。
品牌名称: ADI(亚德诺)
商品型号: AD5760ACPZ-REEL7
商品编号: C650238
商品封装: LFCSP-24-EP(4x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

AD5760是一款真正的16位无缓冲电压输出数模转换器（DAC），可在最高33 V的双极性电源下工作。AD5760的正参考输入范围为5 V至VDD - 2.5 V，负参考输入范围为VSS + 2.5 V至0 V。AD5760的相对精度规格为最大范围±0.5 LSB，且在±0.5 LSB最大范围的差分非线性（DNL）规格下，可保证单调工作。该器件采用通用的三线串行接口，时钟速率最高可达35 MHz，兼容标准串行外设接口（SPI）、QSPI、MICROWIRE和DSP接口标准。器件内置上电复位电路，可确保DAC输出在上电时以已知的输出阻抗状态达到0 V，并保持该状态，直到向器件进行有效写入操作。器件具备输出钳位功能，可使输出处于确定的负载状态。

商品特性

真正的16位电压输出DAC，±0.5 LSB积分非线性（INL）
8 nV/√Hz输出噪声谱密度
0.00625 LSB长期线性误差稳定性
±0.018 ppm/℃增益误差温度系数
2.5 μs输出电压建立时间
3.5 nV·sec中间量程毛刺脉冲
集成精密参考缓冲器
工作温度范围：-40℃至+125℃
4 mm × 5 mm LFCSP封装
高达±16.5 V的宽电源范围
35 MHz施密特触发数字接口
1.8 V兼容数字接口

应用领域

医疗仪器
测试与测量
工业控制
数据采集系统
数字增益和失调调整
电源控制

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI
	工作电压	16.5V
	稳定时间	2.5us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	35MHz
	静态电流	10.3mA
