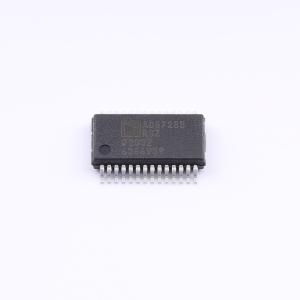

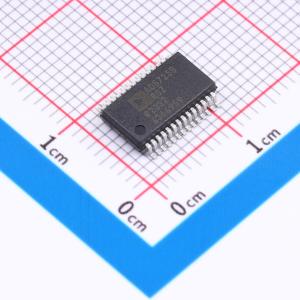

AD5725BRSZ-500RL7

AD5725是一款四路、12位、并行输入、电压输出的数模转换器，保证单调性，最大积分非线性（INL）为±0.5 LSB，最大建立时间为10 μs。 输出电压摆幅由两个参考输入VREFP和VREFN设定。将VREFN输入设为0V，VREFP设为正电压，DAC可提供单极性正输出范围。将VREFP设为0V，VREFN设为负电压，可提供类似的单极性负输出范围。将VREFP和VREFN都连接到非零电压，可配置双极性输出。这种设定输出电压范围的方法优于双极性偏移方法，因为它不依赖于具有不同温度系数的内部和外部电阻。 数字控制功能允许用户从任何DAC加载或回读数据、加载任何DAC，并一次性将数据传输到所有DAC。 AD5725采用28引脚SSOP封装。它可以在多种电源和参考电压下工作，电源范围从单+5 V到±15 V，参考电压范围从+2.5 V到±10 V。在±15 V电源下，功耗小于270 mW；在+5 V电源下，功耗仅为40 mW。工作温度范围为-40℃至+85℃。

• 可在+5 V至±15 V电压下工作
• 支持单极性或双极性工作
• 最大INL误差为±0.5 LSB，最大DNL误差为±1 LSB
• 建立时间：最大10 μs（10 V阶跃）
• 双缓冲输入
• 通过LDAC实现同步更新
• 异步CLR至零/中间刻度
• 回读功能
• 工作温度范围：-40℃至+85℃
• iCMOS工艺技术

• 工业自动化
• 闭环伺服控制
• 过程控制
• 汽车测试与测量
• 可编程逻辑控制器
