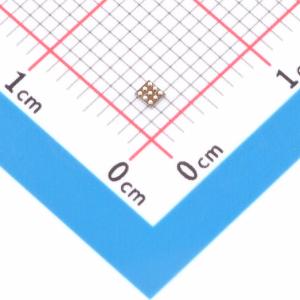

温馨提醒：图片仅供参考，商品以实物为准

AD5398ABCBZ-REEL7

120 mA、吸电流、10位 I2C DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单通道、10位的数模转换器（DAC），具有120 mA的灌电流输出能力。该器件具有内部参考电压，可在2.7 V至5.5 V的单电源下工作。DAC通过一个2线（1.8 V，I²C兼容）串行接口进行控制，该接口的时钟速率最高可达400 kHz。它集成了上电复位电路，确保DAC输出在上电时为0 V，并保持该状态直到进行有效写入。它具有掉电功能，可将器件的电流消耗典型值降低至0.5 μA。适用于手机摄像头、数码相机和摄像机的自动对焦、图像稳定和光学变焦应用。也适用于许多工业应用，如在 -30℃至 +85℃的温度范围内控制温度、光线和运动。I²C地址范围为0x18至0x1F（含）。
品牌名称: ADI(亚德诺)
商品型号: AD5398ABCBZ-REEL7
商品编号: C649708
商品封装: WLCSP-9(1.5x1.7)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

AD5398A 是一款单通道 10 位数字-to-模拟转换器（DAC），具有 120 mA 的灌电流输出能力。该器件内置基准源，采用 2.7 V 至 5.5 V 单电源供电。DAC 通过 2 线制 1.8 V、I²C 兼容串行接口进行控制，该接口的时钟速率最高可达 400 kHz。 AD5398A 集成了上电复位电路，可确保 DAC 输出在上电时为 0V，并保持该状态直至进行有效写入操作。它具备掉电功能，可将器件的典型电流消耗降至 0.5 μA。 AD5398A 专为手机摄像头、数码相机和摄像机的自动对焦、图像稳定和光学变焦应用而设计。AD5398A 还适用于许多工业应用，例如在 -30℃ 至 +85℃ 的温度范围内，无需降额即可控制温度、光线和运动。AD5398A 的 I²C 地址范围为 0x18 至 0x1F（含）。

商品特性

灌电流：120 mA
2 线制（I²C 兼容）1.8 V 串行接口
10 位分辨率
集成电流检测电阻
电源：2.7 V 至 5.5 V
全码保证单调性
典型掉电电流：0.5 μA
内置基准源
超低噪声前置放大器
掉电功能
上电复位
提供 3×3 阵列 WLCSP 封装

应用领域

消费类：
- 镜头自动对焦
- 图像稳定
- 光学变焦
- 快门
- 光圈/曝光
- 中性密度（ND）滤镜
- 镜头盖
- 手机摄像头
- 数码相机
- 摄像头模块
- 数码摄像机
- 带摄像头的设备
- 安防摄像头
- 网络/电脑摄像头
工业类：
- 加热器控制
- 风扇控制
- 冷却器（帕尔贴）控制
- 螺线管控制
- 阀门控制
- 线性执行器控制
- 灯光控制
- 电流环控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	I2C
	工作电压	2.7V~5.5V
	稳定时间	250us
	输出类型	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-30℃~+85℃
	上电复位	内置
	基准电压源	内置
	数据速率	400kHz
	静态电流	500uA
