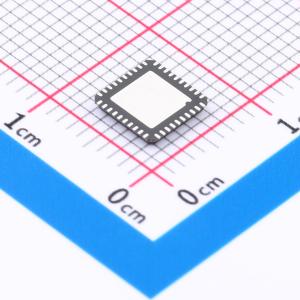

AD5412ACPZ-REEL7

AD5412/AD5422是低成本、高精度、完全集成的12/16位数模转换器（DAC），提供可编程电流源和可编程电压输出，旨在满足工业过程控制应用的需求。 输出电流范围可在4 mA至20 mA、0 mA至20 mA或0 mA至24 mA的超量程功能下进行编程。 该产品的LFCSP版本设有CAP2引脚，以便将HART信号耦合到AD5412/AD5422的电流输出端。 电压输出通过一个独立引脚提供，可配置为提供0 V至5 V、0 V至10 V、±5 V或±10 V的输出范围；所有范围均有10%的超量程。 模拟输出具备短路和开路保护功能，可驱动1 μF的容性负载。 该器件的AVDD电源电压范围为10.8 V至40 V。电流环路合规电压为0 V至AVDD - 2.5 V。 灵活的串行接口与SPI和MICROWIRE兼容，可在三线模式下运行，以减少隔离应用中所需的数字隔离。 该器件还具备上电复位功能，确保器件在上电时处于已知状态。此外，该器件还设有异步清零引脚（CLEAR），可将输出设置为零刻度/中间刻度电压输出或所选电流范围的低端。 电流模式下的总输出误差典型值为±0.01%，电压模式下为±0.01%。

• 12/16位分辨率和单调性
• 电流输出范围：4 mA至20 mA、0 mA至20 mA或0 mA至±4 mA
• 典型总未调整误差（TUE）为±0.01% FSR
• 输出漂移为±3 ppm FSR/℃
• 电压输出范围：0 V至5 V、0 V至10 V、±5 V或±10 V，±10%超量程，典型TUE为±0.01% FSR，输出漂移为±z ppm FSR/℃
• 灵活的串行数字接口
• 片上输出故障检测
• 片上基准：最大10 ppm/℃
• 可选稳压Vcc输出
• 异步清零功能
• 电源电压范围AVDD：10.8 V至40 V，AVSS：-26.4 V至 -3 V/0 V
• 电流环路合规电压：AVDD - 2.5 V
• 温度范围：-40℃至 +105℃
• TSSOP和LFCSP封装

• 过程控制
• 执行器控制
• 可编程逻辑控制器（PLC）
• HART网络连接（仅LFCSP封装）
