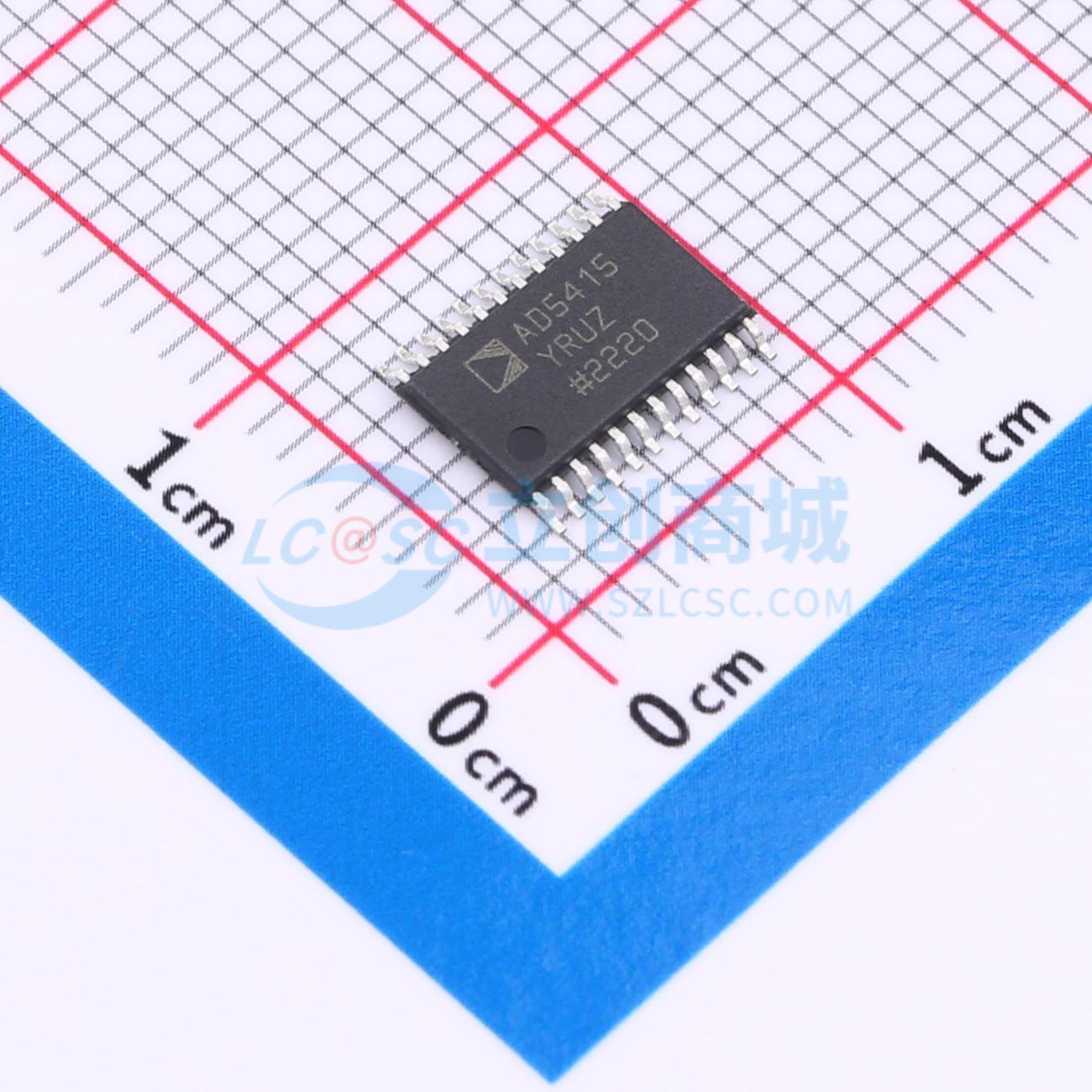

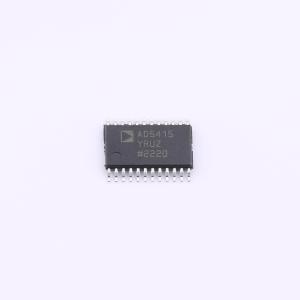

AD5415YRUZ

AD5415是一款CMOS 12位双通道电流输出数模转换器（DAC）。该器件的电源电压范围为2.5 V至5.5 V，适用于电池供电应用及其他应用场景。由于采用CMOS亚微米工艺制造，该器件具备出色的四象限乘法特性，大信号乘法带宽可达10 MHz。 施加的外部参考输入电压（V_REF）决定了满量程输出电流。集成反馈电阻（R_FB）与外部电流转电压精密放大器配合使用时，可实现温度跟踪和满量程电压输出。此外，该器件包含双极性操作和其他配置模式所需的四象限电阻。 这款DAC采用双缓冲三线串行接口，兼容SPI、QSPI、MICROWIRE和大多数DSP接口标准。此外，串行数据输出引脚（SDO）支持在使用多个封装时进行菊花链连接。数据回读功能允许用户通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存器将被填充为0，DAC输出处于零刻度。 AD5415 DAC采用24引脚TSSOP封装。

• 10 MHz乘法带宽
• 片上四象限电阻，输出范围灵活
• 积分非线性（INL）为±η LSB
• 24引脚TSSOP封装
• 2.5 V至5.5 V电源供电
• ±10 μV参考输入
• 50 MHz串行接口
• 2.47 MSPS更新速率
• 扩展温度范围：-40℃至125℃
• 四象限乘法
• 上电复位
• 典型电流消耗0.5 μA
• 保证单调性
• 菊花链模式
• 回读功能

• 便携式电池供电应用
• 波形发生器
• 模拟信号处理
• 仪器仪表应用
• 可编程放大器和衰减器
• 数字控制校准
• 可编程滤波器和振荡器
• 复合视频
• 超声
• 增益、失调和电压调整
