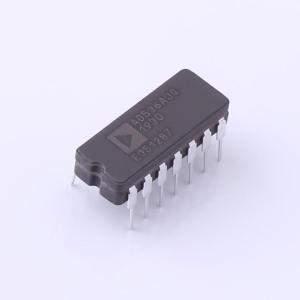

AD536AJQ
真均方根直流转换器IC
- 描述
- AD536A是一款完整的单片集成电路，能够执行真正的RMS到DC转换。它的性能与成本更高的混合或模块化单元相当甚至更优。AD536A可以直接计算包含交流和直流分量的任何复杂输入波形的真实RMS值。峰值因数补偿方案允许在高达7的峰值因数下以1%的误差进行测量。该器件的宽带宽将测量能力扩展到300 kHz，对于大于100 mV的信号电平，误差小于3 dB。AD536A的一个重要特性是具有辅助dB输出引脚，这是以前的RMS转换器所不具备的。RMS输出信号的对数被引出到一个单独的引脚，以便进行dB转换，其有用的动态范围为60 dB。使用外部提供的参考电流，可以方便地设置0 dB电平，使其对应于从0.1 V到2 V RMS的任意输入电平。AD536A通过激光微调来最小化输入和输出偏移电压，优化正负波形对称性（直流反转误差），并提供7 V RMS的满量程精度。因此，无需外部微调即可达到额定单位精度。输入和输出引脚完全受保护。输入电路可以承受远超供电电平的过载电压。即使在失去供电电压且输入连接到外部电路的情况下，也不会导致器件失效。输出端具有短路保护功能。AD536A有两个精度等级（J和K）适用于0℃至70℃的商业温度范围应用，以及一个适用于-55℃至+125℃扩展温度范围的等级（S）。AD536AK的最大总误差为±2 mV ±读数的0.2%，而AD536AJ和AD536AS的最大误差为±5 mV ±读数的0.5%。这三种版本均提供密封的14引脚DIP封装或10引脚TO-100金属头封装。AD536AS还提供20引脚无引线密封陶瓷芯片载体封装。AD536A能够计算复杂的交流（或交流加直流）输入信号的真实均方根水平，并提供等效的直流输出电平。波形的真实RMS值比平均整流值更有用，因为它直接关系到信号的功率。统计信号的RMS值也与其标准差相关。为了达到完全指定的精度，需要一个外部电容。这个电容的值决定了低频交流精度、纹波幅度和建立时间。AD536A既可以从双电源供电，也可以从单电源供电，总电源电平从5 V到36 V均可。由于静态供电电流仅为1 mA，该器件非常适合各种远程控制器和电池供电的仪器。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD536AJQ
- 商品编号
- C649661
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 3.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RMS-DC转换器 | |
| 带宽 | 450kHz；2.3MHz | |
| 工作电压 | 5V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 误差 | 0.5% | |
| 输出类型 | 均方根电压；dB转换 |
商品概述
AD536A是一款完整的单片集成电路，可实现真有效值到直流的转换。其性能与价格高得多的混合式或模块化器件相当甚至更优。AD536A可直接计算包含交流和直流成分的任何复杂输入波形的真有效值。波峰因数补偿方案可在波峰因数高达7时实现误差为1%的测量。该器件的宽带宽将测量能力扩展至300 kHz，对于大于100 mV的信号电平，误差小于3 dB。
AD536A有一项重要特性，是以往有效值转换器所没有的，即辅助dB输出引脚。有效值输出信号的对数被引出到一个单独的引脚，以实现dB转换，有效动态范围为60 dB。利用外部提供的参考电流，可方便地将0 dB电平设置为对应于0.1 V至2 V有效值的任何输入电平。
AD536A经过激光微调，可将输入和输出失调电压降至最低，优化正、负波形对称性（直流反转误差），并在7 V有效值时提供满量程精度。因此，无需外部微调即可达到额定的器件精度。
输入和输出引脚均具备全面保护功能。输入电路能够承受远超电源电平的过载电压。在输入连接到外部电路的情况下，电源电压丢失不会导致器件损坏。输出具备短路保护功能。
AD536A有两种精度等级（J和K），适用于0℃至70℃的商业温度范围应用，还有一种等级（S）适用于-55℃至+125℃的扩展温度范围。AD536AK的最大总误差为±2 mV ±读数的0.2%，而AD536AJ和AD536AS的最大误差为±5 mV ±读数的0.5%。这三种版本均提供密封14引脚DIP封装或10引脚TO - 100金属封装。AD536AS还提供20引脚无引脚密封陶瓷芯片载体封装。
AD536A可计算复杂交流（或交流加直流）输入信号的真均方根电平，并提供等效的直流输出电平。波形的真有效值比平均整流值更有用，因为它直接与信号的功率相关。统计信号的有效值也与其标准差相关。
要实现完全规定的精度测量，需要一个外部电容。该电容的值决定了低频交流精度、纹波幅度和建立时间。
AD536A采用双电源或单电源供电均可正常工作，总电源电平范围为5 V至36 V。静态电源电流为1 mA，该器件非常适合各种远程控制器和电池供电的仪器。
商品特性
- 真有效值到直流转换
- 激光微调至高精度 最大误差±0.2%（AD536AK） 最大误差±0.5%（AD536AJ）
- 宽响应能力 计算交流和直流信号的有效值 450 kHz带宽：∀有效值>100 mV 2 MHz带宽：∀有效值>1 V 波峰因数为7时误差为7%
- 60 dB范围的dB输出
- 低功耗：静态电流1.2 mA
- 单电源或双电源工作
- 单片集成电路
- -55℃至+125℃工作温度范围（AD536AS）
