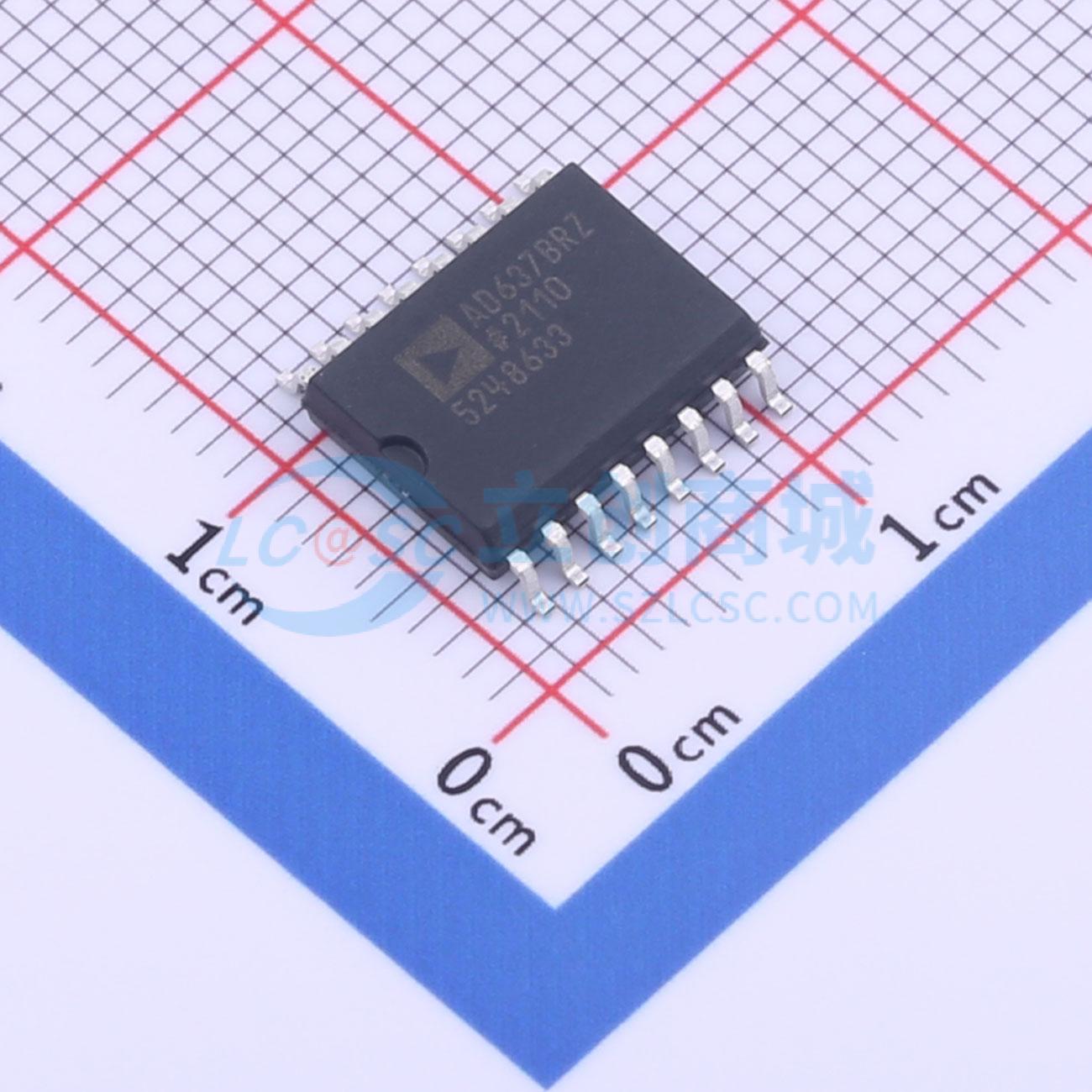

AD637BRZ

AD637是一款完整的高精度均方根-直流转换器，可计算任何复杂波形的真均方根值。它在集成电路均方根-直流转换器中提供了前所未有的性能，在精度、带宽和动态范围方面可与分立和模块化技术相媲美。AD637可计算任何复杂交流（或交流加直流）输入波形的真均方根、均方或绝对值，并提供等效的直流输出电压。波形的真均方根值比平均整流信号更有用，因为它直接与信号的功率相关。统计信号的均方根值与信号的标准差相关。 出色的波峰因数补偿功能允许测量波峰因数高达10的信号，且额外误差小于1%。AD637的宽带宽允许测量高达600 kHz的信号（均方根输入为200 mV），当输入电平高于1 V均方根时，可测量高达8 MHz的信号。 均方根输出的直接dB值（范围为60 dB）可从单独的引脚获取。外部编程的参考电流允许用户选择0 dB参考电压，以对应0.1 V至2.0 V均方根之间的任何电平。 AD637上的芯片选择连接允许用户在不使用均方根功能时将电源电流从2.2 mA降至350 µA。此功能便于在对最低功耗要求严格的远程或手持应用中添加精密均方根测量功能。此外，当AD637断电时，输出进入高阻抗状态。这允许将多个AD637连接在一起，形成宽带真均方根多路复用器。 AD637的输入电路可防止超过电源电平的过载电压。即使电源电压丢失，输入信号也不会损坏输入电路。 AD637经过激光晶圆微调，无需外部微调即可达到额定性能。唯一需要的外部元件是一个设置平均周期的电容器。该电容器的值还决定了低频精度、纹波电平和平稳时间。 片上缓冲放大器可用作输入缓冲器或用于有源滤波器配置。滤波器可用于减少交流纹波，从而提高精度。 AD637有适用于商业温度范围（0℃至70℃）应用的J级和K级精度版本，适用于工业温度范围（-40℃至+85℃）应用的A级和B级精度版本，以及适用于-55℃至+125℃温度范围的S级精度版本。所有版本均提供密封的14引脚SBDIP、14引脚CERDIP和16引脚SOIC_W封装。

• 高精度：0 V至2 V均方根输入时，最大非线性度为0.02%；波峰因数为3时，额外误差为0.7%
• 宽带宽：2 V均方根输入时为8 MHz；100 mV均方根时为600 kHz
• 计算真均方根、均方、绝对值
• dB输出（范围为60 dB）
• 芯片选择/掉电功能允许模拟三态操作，静态电流从2.2 mA降至350 µA
