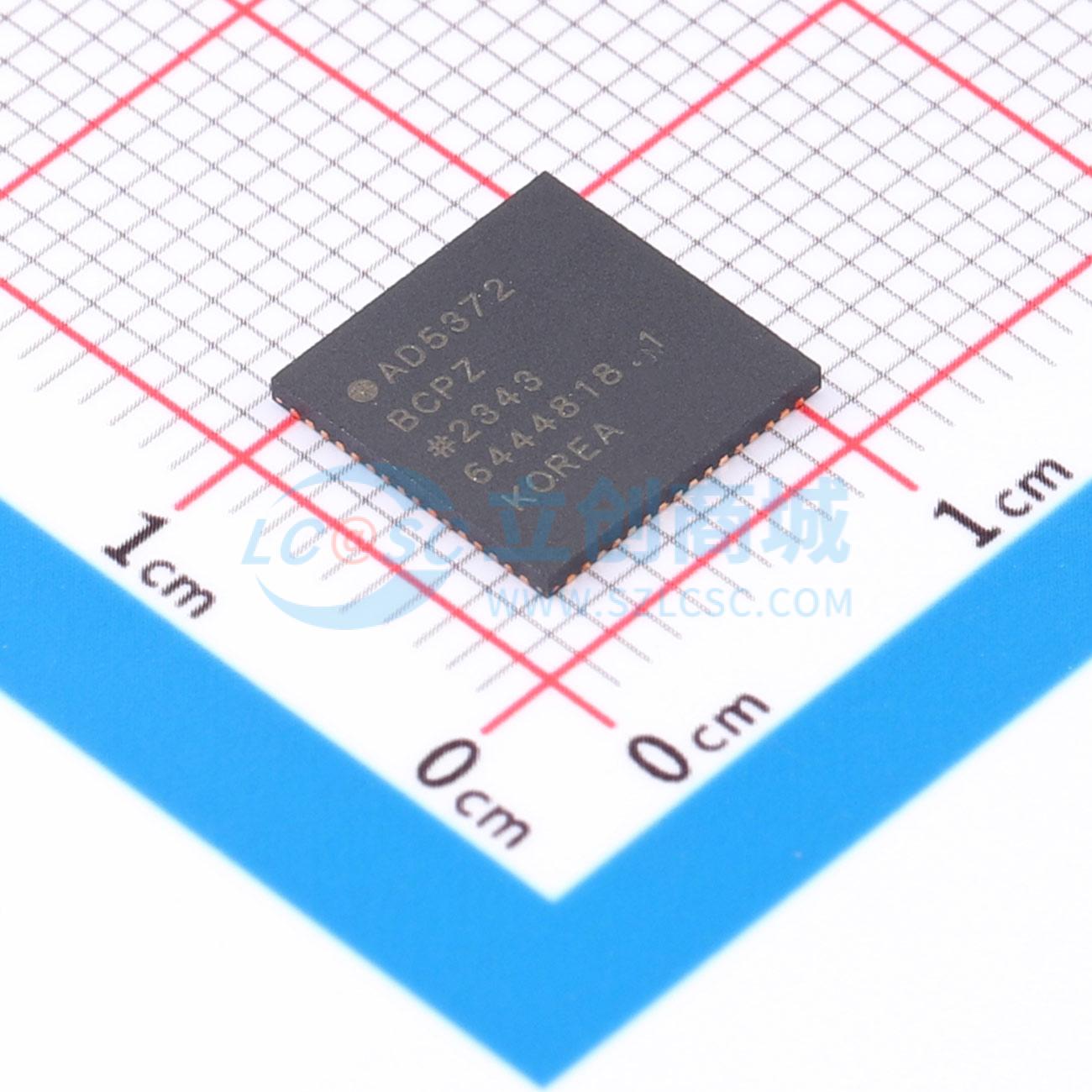

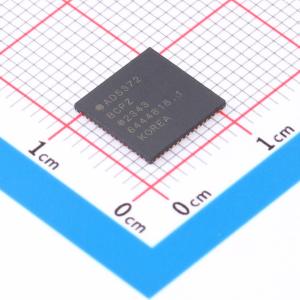

AD5372BCPZ

32通道、14-Bit、串行输入、电压输出型DAC

描述: 包含 32 个 16/14位 DAC，采用 64 引脚 LQFP 和 64 引脚 LFCSP 封装。这些设备提供缓冲电压输出，标称范围为 4 倍参考电压。
品牌名称: ADI(亚德诺)
商品型号: AD5372BCPZ
商品编号: C649672

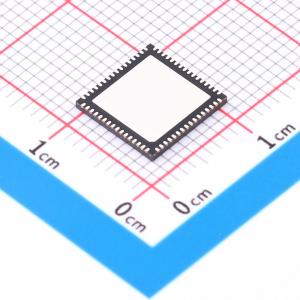

商品封装: LFCSP-64(9x9)
包装方式: 托盘
商品毛重: 1.444克(g)

商品参数

商品概述

AD5372/AD5373采用64引脚LQFP和LFCSP封装，包含32个16/14位DAC。这些器件提供缓冲电压输出，标称量程为参考电压的4倍。每个DAC的增益和失调均可独立调整，以消除误差。为实现更大的灵活性，该器件分为四组，每组包含8个DAC。两个失调DAC可改变各组的输出范围。组0可由失调DAC 0调整，组1至组3可由失调DAC 1调整。 AD5372/AD5373保证在宽电源电压范围内工作：VSS为 -16.5 V至 -4.5 V，VDD为9 V至16.5 V。在负载电流为1 mA的情况下，输出放大器的裕量要求为1.4 V。 AD5372/AD5373具有高速串行接口，与SPI、QSPI、MICROWIRE和DSP接口标准兼容，可处理高达50 MHz的时钟速率。 DAC寄存器在接收到新数据时更新。将LDAC输入置为低电平，可同时更新所有输出。每个通道都有可编程增益和失调调整寄存器。每个DAC输出都相对于外部SIGGNDx输入在片内进行增益和缓冲。通过CLR引脚，DAC输出也可切换至SIGGNDx。

商品特性

采用64引脚LQFP和64引脚LFCSP封装的32通道DAC
保证16/14位单调特性
最大输出电压量程为4xVREF（20 V）
标称输出电压范围为 -4 V至 +8 V
提供多种独立的输出电压量程
系统校准功能，允许用户编程失调和增益
通道分组和寻址功能
热关断功能
与DSP/微控制器兼容的串行接口
SPI串行接口
2.5 V至5.5 V符合JEDEC标准的数字电平
数字复位（RESET）
清零功能，可清零至用户定义的SIGGNDx
同时更新DAC输出

应用领域

自动测试设备（ATE）中的电平设置
可变光衰减器（VOA）
光开关
工业控制系统
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	32
	接口类型	SPI
	工作电压	2.5V~5.5V

	属性	参数值
	稳定时间	20us
	输出类型	-
	积分非线性	4LSB
	工作温度	-40℃~+85℃
