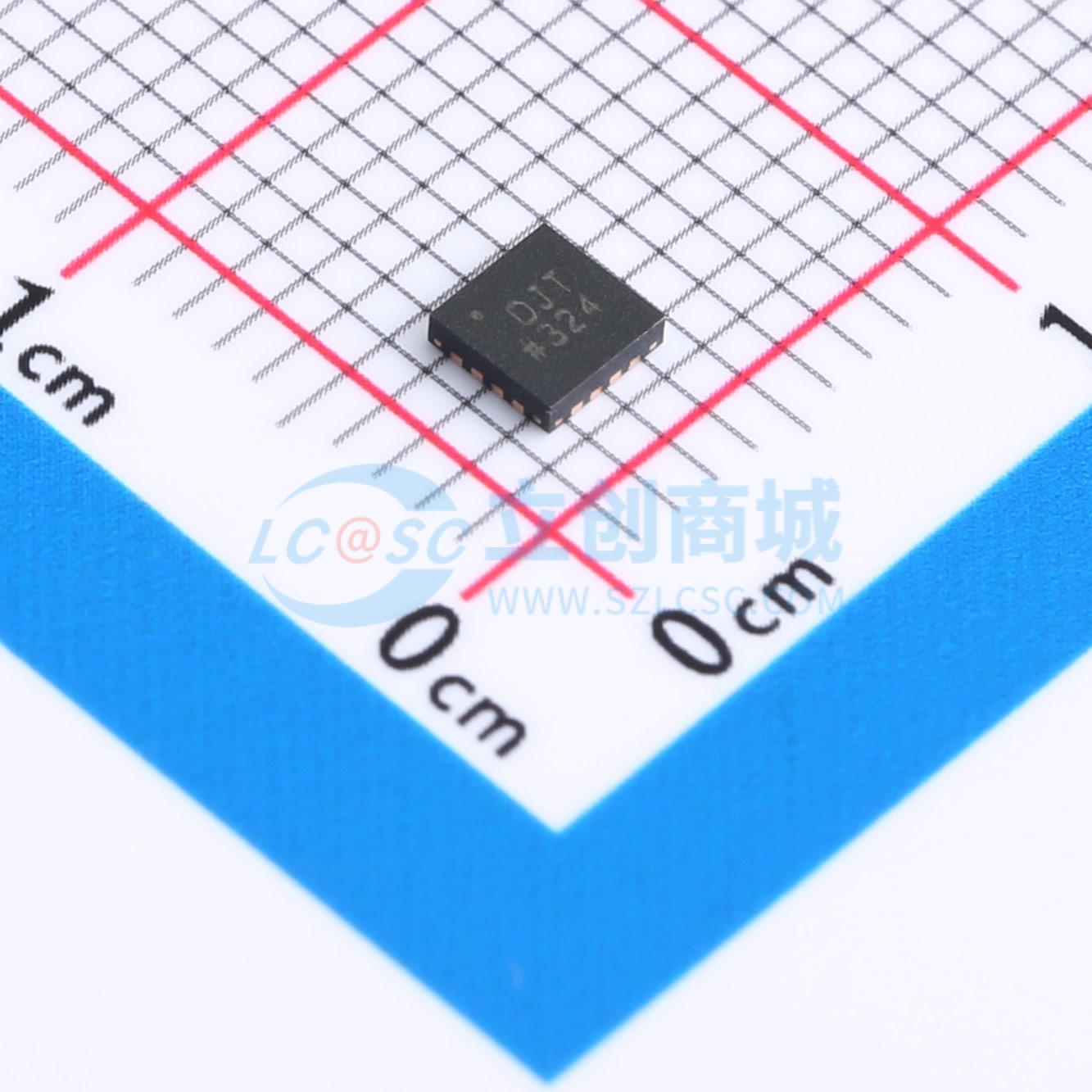

AD5316RBCPZ-RL7实物图

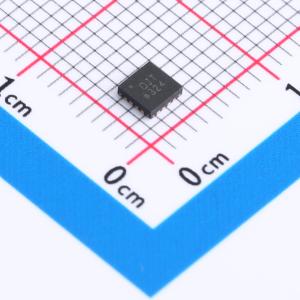

  • AD5316RBCPZ-RL7商品缩略图

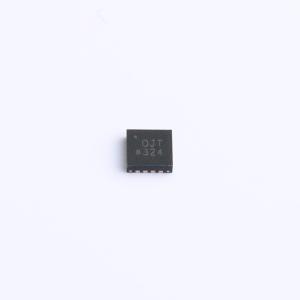

  • AD5316RBCPZ-RL7商品缩略图

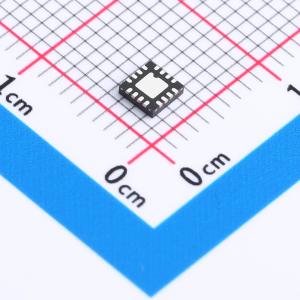

  • AD5316RBCPZ-RL7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5316RBCPZ-RL7

四通道10bitnanoDAC带2 ppm/℃参考和I²C

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
AD5316R是nanoDAC*系列的一员,是一款低功耗、四通道10位缓冲电压输出DAC。该设备包括一个2.5 V、2 ppm/℃内部参考(默认启用)和一个增益选择引脚,使满量程输出为2.5 V(增益=1)或5 V(增益=2)。该设备从单一2.7 V到5.5 V电源供电,设计保证单调性,增益误差小于0.1% FSR,偏移误差性能为1.5 mV。
品牌名称
ADI(亚德诺)
商品型号
AD5316RBCPZ-RL7
商品编号
C649558
商品封装
LFCSP-16(3x3)​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率10位
通道数4
接口类型I2C
工作电压2.7V~5.5V
稳定时间5us
输出类型电压-缓冲
属性参数值
积分非线性0.5LSB
工作温度-40℃~+105℃
上电复位内置
基准电压源内置
基准电压源温漂2ppm/℃
数据速率400kHz
静态电流1.1mA

商品概述

AD5316R是一款低功耗、四路、10位缓冲电压输出DAC。该器件包含一个2.5 V、2 ppm/℃的内部基准源(默认启用)和一个增益选择引脚,可提供2.5 V(增益 = 1)或5 V(增益 = 2)的满量程输出。该器件采用2.7 V至5.5 V单电源供电,设计上保证单调,增益误差小于0.1% FSR,失调误差性能小于1.5 mV。该器件提供3 mm×3 mm引脚框架芯片级封装(LFCSP)和薄型收缩小外形封装(TSSOP)。 AD5316R还集成了上电复位电路和RSTSEL引脚。RSTSEL引脚确保DAC输出在上电时为零量程或中间量程,并保持该电平,直到进行有效写入操作。该器件具有每通道掉电功能,在3 V时,掉电模式下的器件电流消耗可降至4 μA。 AD5316R采用通用的两线串行接口,时钟速率最高可达400 kHz,还包括一个用于1.8 V/3 V/5 V逻辑的VLOGIC引脚。

商品特性

  • 低漂移2.5 V片上基准源:典型值为2 ppm/℃
  • 微型封装:3 mm×3 mm、16引脚LFCSP
  • 总非调整误差:最大为±0.1% FSR
  • 失调误差:最大为±1.5 mV
  • 增益误差:最大为±0.1% FSR
  • 高驱动能力:距离电源轨0.5 V时为20 mA
  • 用户可选择增益为1或2(增益引脚)
  • 复位至零量程或中间量程(RSTSEL引脚)
  • 与1.8 V逻辑兼容
  • 400 kHz I²C兼容串行接口
  • 提供4个I²C地址
  • 低毛刺:0.5 nV·s
  • 低功耗:3 V时为3.3 mW
  • 2.7 V至5.5 V电源供电
  • -40℃至+105℃工作温度范围

应用领域

  • 数字增益和失调调整
  • 可编程衰减器
  • 工业自动化
  • 数据采集系统
