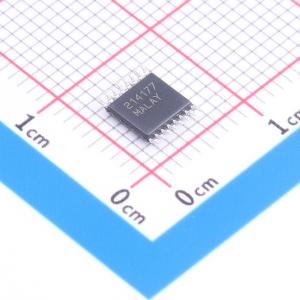

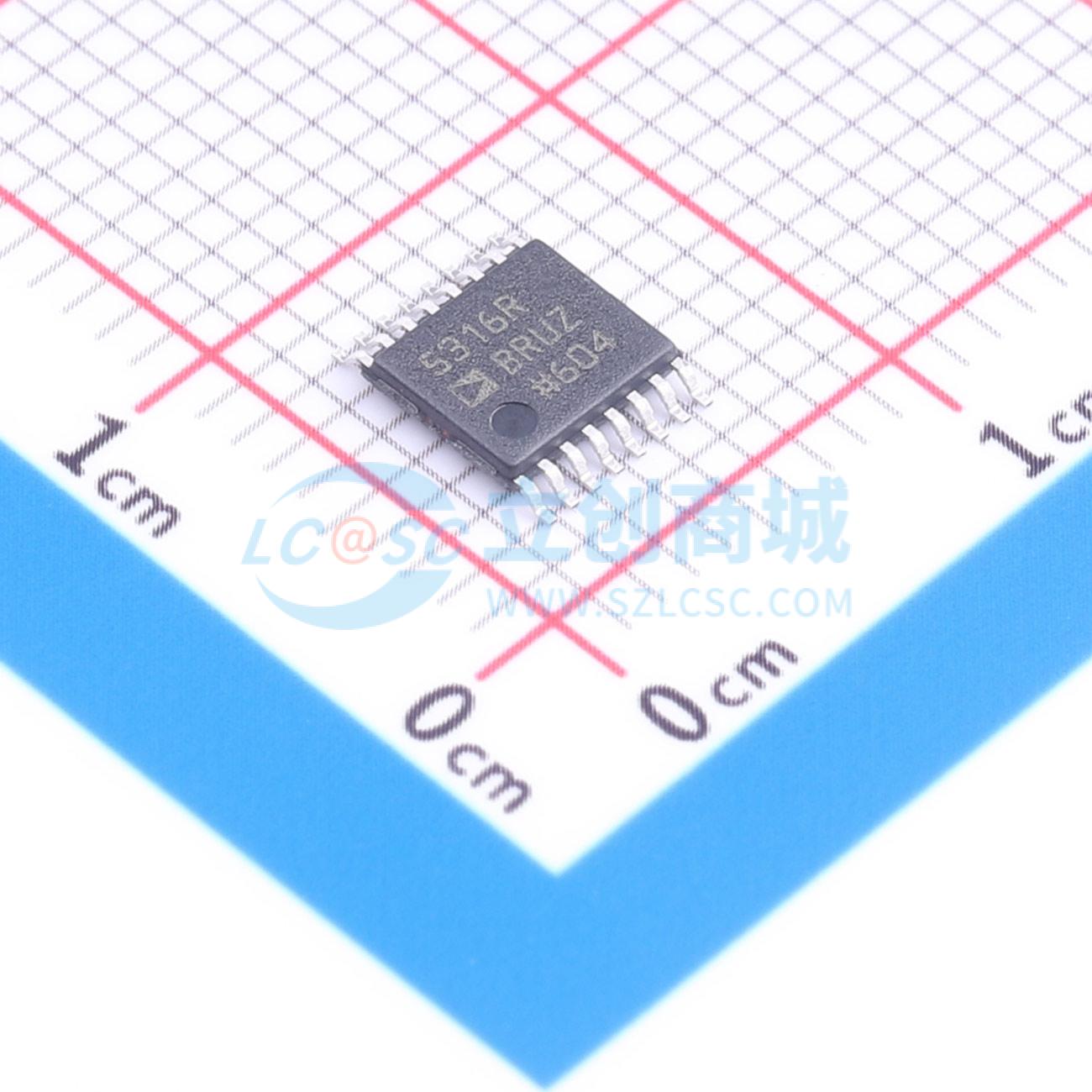

AD5316RBRUZ-RL7

AD5316R属于nanoDAC系列，是一款低功耗、四通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/°C内部基准电压源(默认使能)和增益选择引脚，满量程输出为2.5 V(增益 =1)或5 V(增益 =2)。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm X 3 mm LFCSP和TSSOP封装。 AD5316R还内置一个上电复位电路和一个RSTSEL引脚，RSTSEL引脚将确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。这些器件具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。 AD5316R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

• 低漂移2.5V片内基准电压源：2 ppm/°C(典型值)
• 小型封装：3 mm X 3 mm、16引脚LFCSP
• 总不可调整误差(TUE)：±0.1% FSR(最大值)
• 失调误差：±1.5 mV(最大值)
• 增益误差：±0.1% FSR(最大值)
• 高驱动能力：20 mA，0.5 V(供电轨)
• 用户可选增益：1或2(GAIN引脚)
• 复位到零电平或中间电平(RSTSEL引脚)
• 1.8 V逻辑兼容
• 400 kHz I2C兼容型串行接口
• 4个可用I2C地址
• 低毛刺：0.5 nV-s
• 鲁棒的HBM(额定值为3.5 kV)和FICDM ESD(额定值为1.5 kV)
• 低功耗：3.3 mW (3 V)
• 2.7 V至5.5 V电源供电
• 温度范围：−40至+105 °C
• 精确直流性能
• 总不可调整误差：±0.1% FSR(最大值)
• 失调误差：±1.5 mV(最大值)
• 增益误差：±0.1% FSR(最大值)
• 低漂移2.5 V片内基准电压源。典型温度系数为2 ppm/°C，最大温度系数为5 ppm/°C
• 两种封装选择：3 mm X 3 mm、16引脚LFCSP；16引脚TSSOP

• 数字增益和失调电压调整
• 可编程衰减器
• 工业自动化
• 数据采集系统
