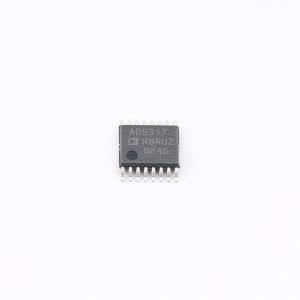

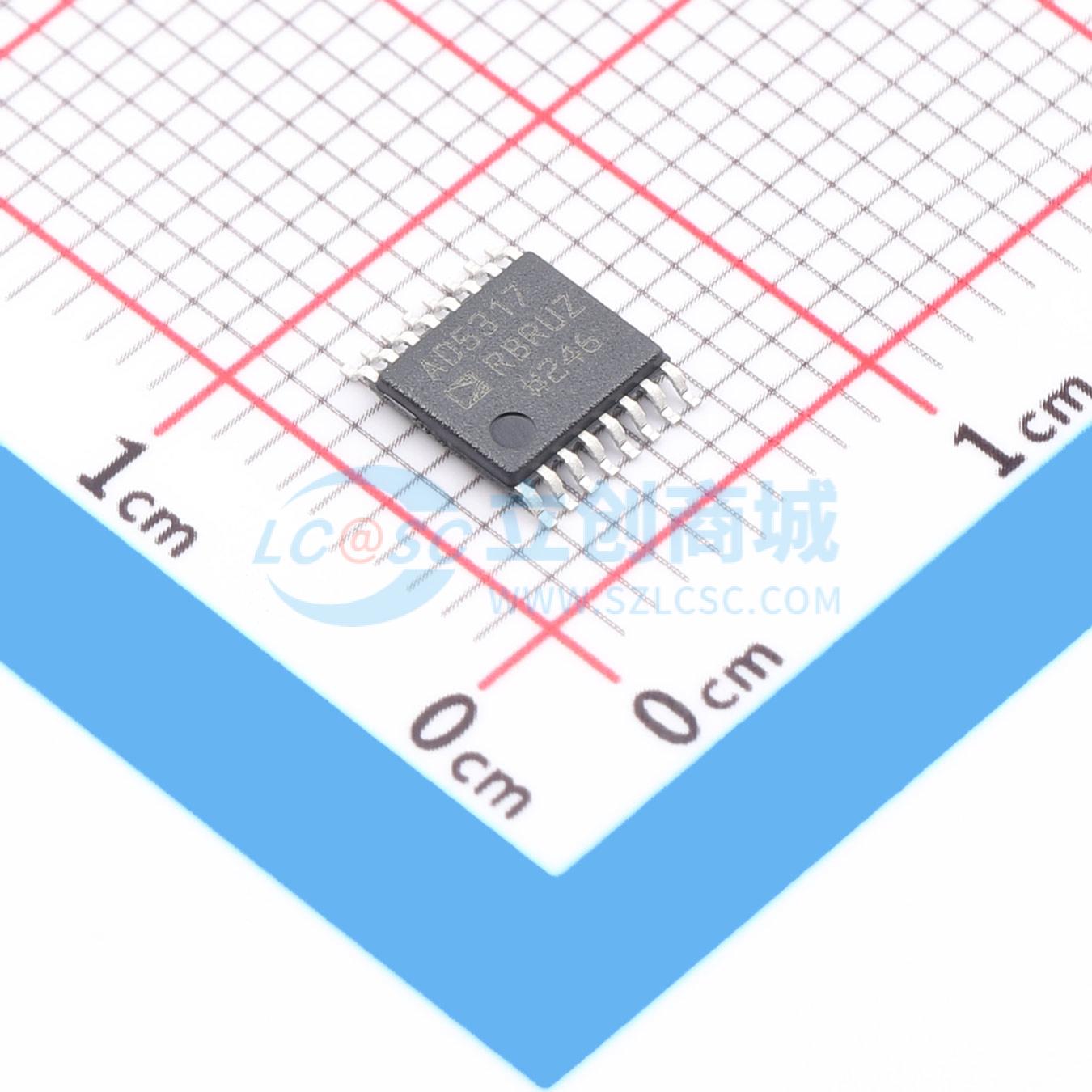

AD5317RBRUZ

AD5317R是一款低功耗、四路、10位缓冲电压输出DAC。该器件包含一个2.5 V、2 ppm/℃的内部基准源（默认启用）和一个增益选择引脚，可提供2.5 V（增益 = 1）或5 V（增益 = 2）的满量程输出。该器件采用2.7 V至5.5 V单电源供电，设计上保证单调，增益误差小于0.1% FSR，失调误差性能小于1.5 mV。该器件提供3 mm×3 mm LFCSP和TSSOP封装。 AD5317R还集成了上电复位电路和RSTSEL引脚，确保DAC输出上电至零量程或中间量程，并保持该电平，直到进行有效写入。每个器件都具备逐通道掉电功能，掉电模式下，在3 V时可将器件的电流消耗降至4 μA。 AD5317R采用通用的SPI接口，时钟速率最高可达50 MHz，并包含一个用于1.8 V/3 V/5 V逻辑的VLOGIC引脚。

• 低漂移2.5 V基准源：典型值为2 ppm/℃
• 微型封装：3 mm×3 mm、16引脚LFCSP
• 总未调整误差（TUE）：最大±0.1% FSR
• 失调误差：最大±1.5 mV
• 增益误差：最大±0.1% FSR
• 高驱动能力：距离电源轨0.5 V时为20 mA
• 用户可选择增益为1或2（增益引脚）
• 复位至零量程或中间量程（RSTSEL引脚）
• 与1.8 V逻辑兼容
• 支持回读或菊花链的50 MHz SPI接口
• 低毛刺：0.5 nV·s
• 低功耗：3 V时为3.3 mW
• 2.7 V至5.5 V电源供电
• -40℃至+105℃工作温度范围

• 数字增益和失调调整
• 可编程衰减器
• 工业自动化
• 数据采集系统
