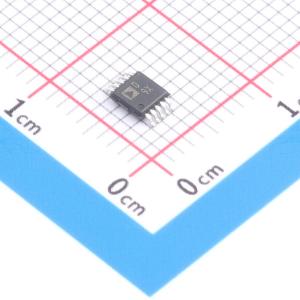

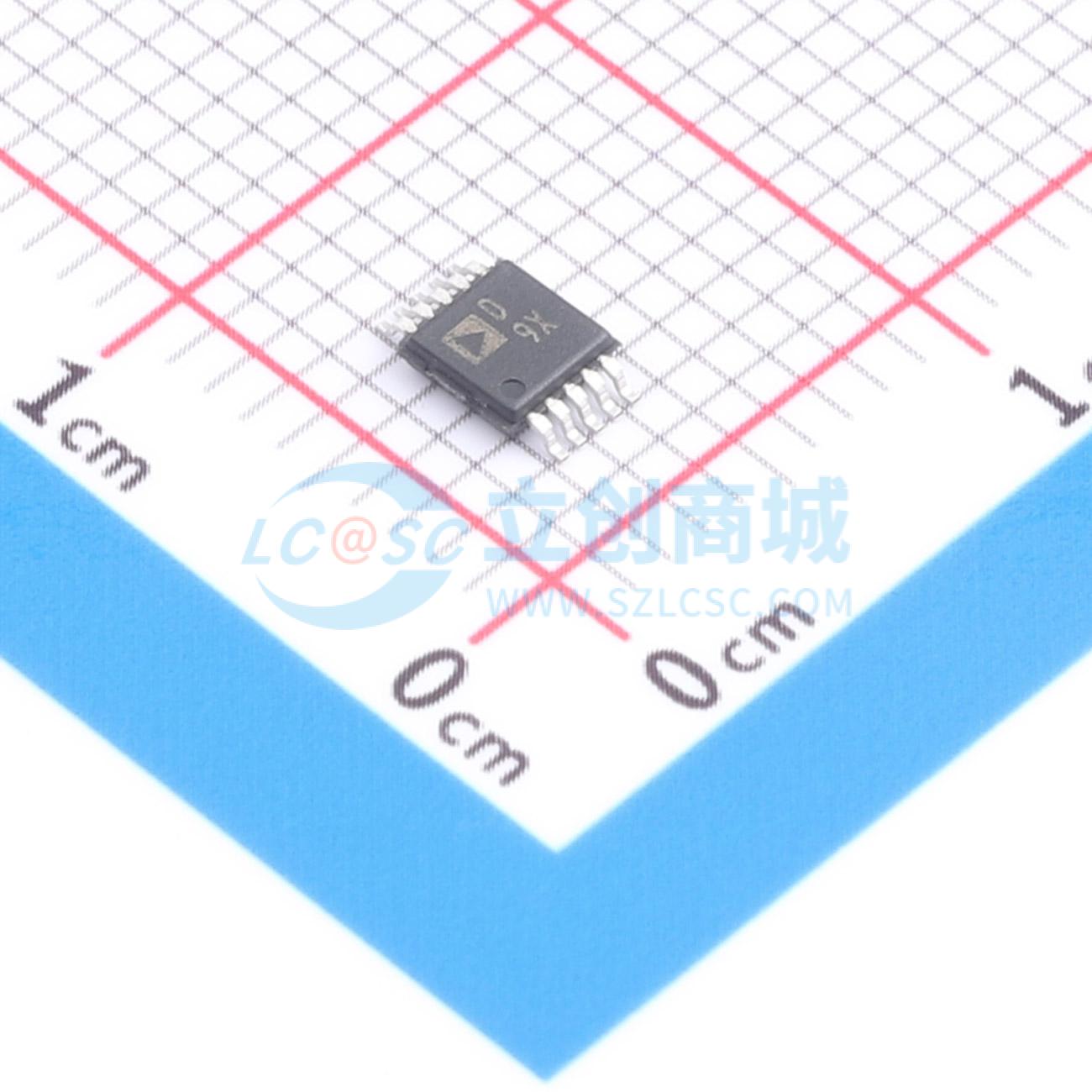

AD5243BRMZ2.5-RL7

AD5243和AD5248为双路、256抽头调节应用提供了紧凑的3 mm×4.9 mm封装解决方案。AD5243的电子调节功能与三端机械电位器相同，AD5248的调节功能与二端可变电阻相同。这些低温漂系数器件提供四种端到端电阻值（2.5 kΩ、10 kΩ、50 kΩ和100 kΩ），非常适合高精度、高稳定性的可变电阻调节应用。抽头设置可通过兼容I²C的数字接口进行控制。AD5248具有额外的封装地址解码引脚AD0和AD1，允许多个器件共享PCB上的同一I²C两线总线。抽头与固定电阻任一端点之间的电阻值随传输到RDAC锁存器的数字码线性变化。（术语数字电位器、VR和RDAC可互换使用。） AD5243/AD5248采用2.7 V至5.5 V电源供电，功耗小于6 μA，适用于便携式电池供电应用。 对于需要在工厂对AD5243/AD5248进行编程的应用，提供了运行于Windows NT/2000/XP操作系统的器件编程软件。该软件可有效替代外部I²C控制器，从而缩短系统上市时间。提供AD5243/AD5248评估套件和软件，套件包含电缆和说明书。

• 双通道、256抽头电位器
• 端到端电阻：2.5 kΩ、10 kΩ、50 kΩ和100 kΩ
• 紧凑的10引脚MSOP（3 mm×4.9 mm）封装
• 快速建立时间：上电时典型值ts = 5 μs
• 抽头寄存器可完全读写
• 上电预设为中间刻度
• 额外的封装地址解码引脚：AD0和AD1（仅AD5248有）
• 在工厂编程应用中，计算机软件可替代微控制器
• 单电源：2.7 V至5.5 V
• 低温漂系数：35 ppm/℃
• 低功耗：最大IDD = 6 μA
• 宽工作温度范围：- 40℃至+ 125℃
• 提供评估板

• 系统校准
• 电子电平设置
• 新设计中替代机械微调电位器
• 工厂永久性印刷电路板（PCB）设置
• 压力、温度、位置、化学和光学传感器的传感器调节
• RF放大器偏置
• 增益控制和失调调节
