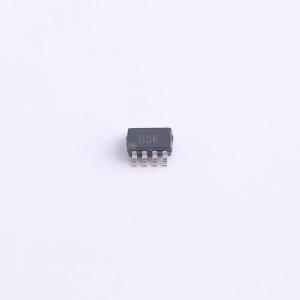

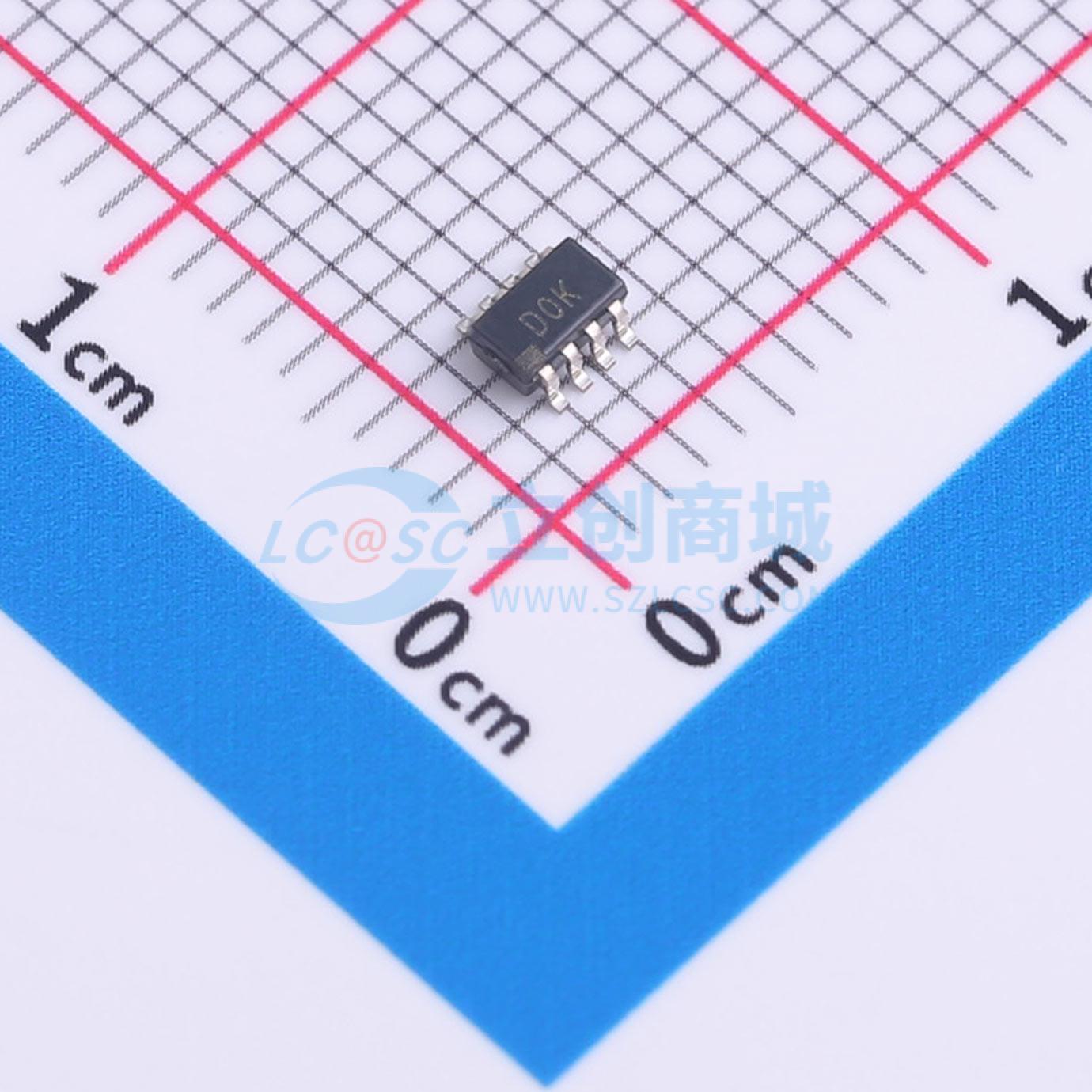

AD5245BRJZ100-RL7

256位I2C兼容数字电位器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD5245提供了一个紧凑的2.9 mm x 3 mm封装解决方案，适用于256位置调整应用。这些设备执行与机械电位计或可变电阻相同的电子调整功能，具有更高的分辨率、固态可靠性以及优越的低温系数性能。
品牌名称: ADI(亚德诺)
商品型号: AD5245BRJZ100-RL7
商品编号: C649402
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.194325克(g)

商品参数

商品概述

AD5245为256位调节应用提供了一种紧凑的2.9mm×3mm封装解决方案。这些器件与机械电位器或可变电阻器具有相同的电子调节功能，同时具备更高的分辨率、固态可靠性和出色的低温系数性能。抽头设置可通过I²C兼容数字接口进行控制，该接口还可用于回读抽头寄存器内容。AD0引脚可用于在同一总线上连接多达两个器件。命令位可将抽头位置重置到中间刻度，或将器件置于零功耗状态。该器件采用2.7V至5.5V电源供电，功耗低于8µA，适用于便携式电池供电应用。

商品特性

256位
端到端电阻：5kΩ、10kΩ、50kΩ、100kΩ
紧凑的SOT - 23 - 8（2.9mm×3mm）封装
快速建立时间：上电时典型值tS = 5µs
抽头寄存器全读写功能
上电预设到中间刻度
额外的封装地址解码引脚AD0
在工厂编程应用中，计算机软件可替代微控制器
单电源：2.7V至5.5V
低温系数：45ppm/℃
低功耗：|OD = 8µA
宽工作温度范围：- 40℃至+ 125℃
提供评估板

应用领域

新设计中替代机械电位器
LCD面板VCOM调节
LCD面板亮度和对比度控制
压力、温度、位置、化学和光学传感器的传感器调节
RF放大器偏置
汽车电子调节
增益控制和失调调节

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字电位器
	阻值	100kΩ
	抽头数	256
	通道数	1
	精度	±30%
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	I2C
	温度系数	45ppm/℃
	工作温度	-40℃~+125℃
	阻值变化	线性
	带宽	100kHz
	静态电流	8uA
