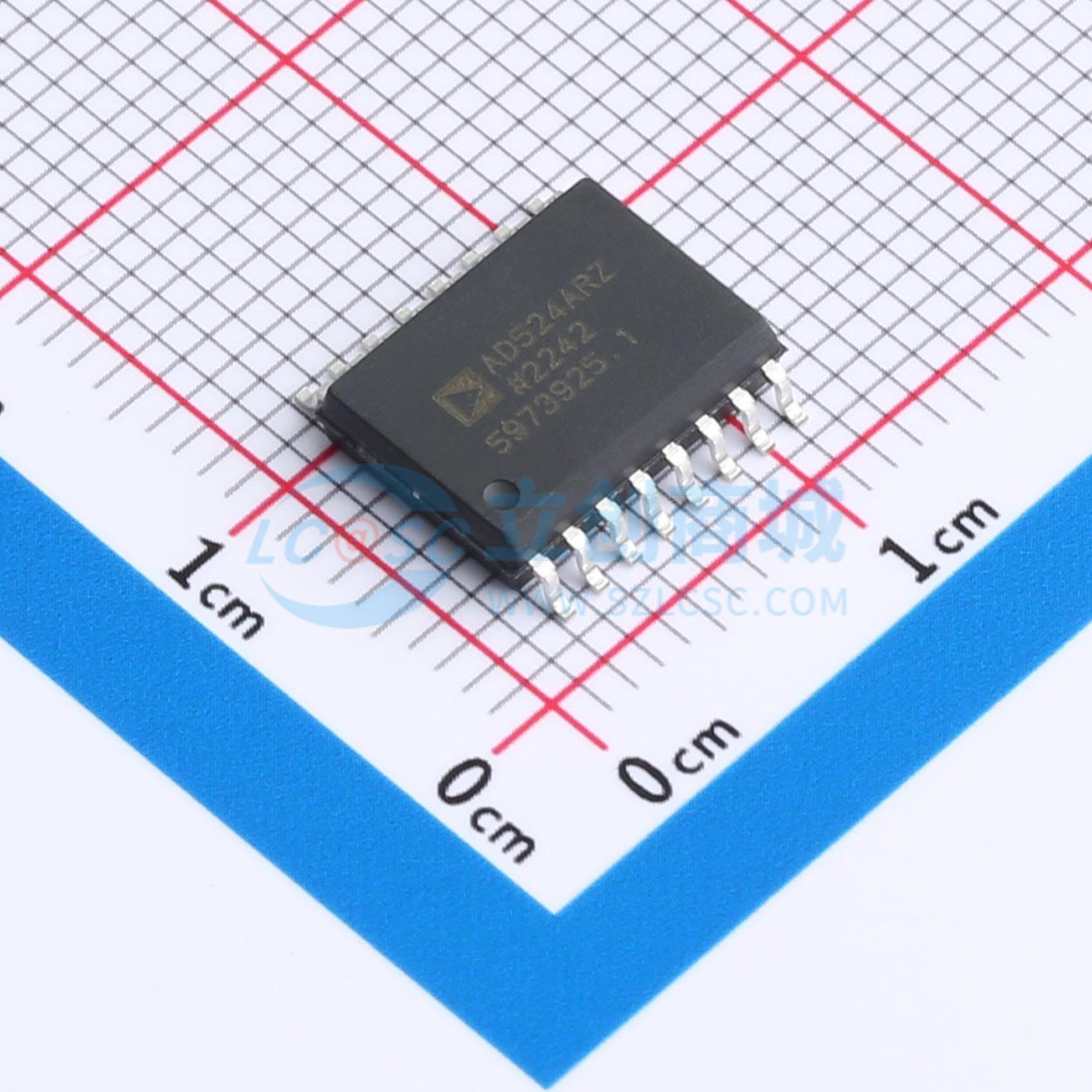

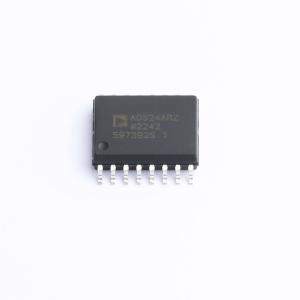

AD524ARZ-16

精密仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款精密单片仪表放大器，专为在最坏工作条件下需要高精度的数据采集应用而设计。高线性度、高共模抑制、低失调电压漂移和低噪声的出色组合，使其适用于许多数据采集系统。输出失调电压漂移小于25μV/℃，输入失调电压漂移小于0.5μV/℃，单位增益时CMR高于90dB，G = 1000时为120dB，G = 1时最大非线性为0.003%。增益带宽积为25kHz（G = 1000）
品牌名称: ADI(亚德诺)
商品型号: AD524ARZ-16
商品编号: C649420
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.47克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	2uV/℃
	工作温度	-25℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	7nV/√Hz@1kHz
	输入失调电流(Ios)	35nA
	输入失调电流温漂(Ios TC)	100pA/℃
	双电源(Vee ~ Vcc)	-18V~-6V；6V~18V
	稳定时间	15us

商品概述

AD524是一款精密单片仪表放大器，专为在最恶劣工作条件下仍需高精度的数据采集应用而设计。高线性度、高共模抑制比、低失调电压漂移和低噪声的出色组合，使AD524适用于许多数据采集系统。AD524的输出失调电压漂移小于25 μV/℃，输入失调电压漂移小于0.5 μV/℃，单位增益时共模抑制比（CMR）高于90 dB（增益G = 1000时为120 dB），增益G = 1时最大非线性度为0.003%。AD524的增益带宽积为25 kHz（G = 1000）。输出压摆率为5 V/μs，增益在1至100时，达到0.01%精度的建立时间为15 μs，使其适用于高速数据采集系统。作为一款完整的放大器，AD524在固定增益为1、10、100和1000时无需任何外部元件。对于1至1000之间的其他增益设置，仅需一个电阻。AD524的输入在电源开启和关闭故障条件下均得到充分保护。AD524有四种精度和工作温度范围的版本可供选择。经济实惠的A级、低漂移的B级以及更低漂移、更高线性度的C级，工作温度范围为 -25℃至 +85℃。S级保证在 -55℃至 +125℃的扩展温度范围内符合性能规格。AD524提供16引脚陶瓷双列直插封装（DIP）、16引脚短体双列直插封装（SBDIP）、16引脚宽体小外形集成电路封装（SOIC）和20引脚无引脚芯片载体封装。

应用领域

数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	仪表放大器
	放大器数	-
	共模抑制比(CMRR)	110dB
	输入偏置电流(Ib)	50nA
	输入失调电压(Vos)	250uV
	增益带宽积(GBP)	25MHz
	压摆率(SR)	5V/us
	静态电流(Iq)	3.5mA
