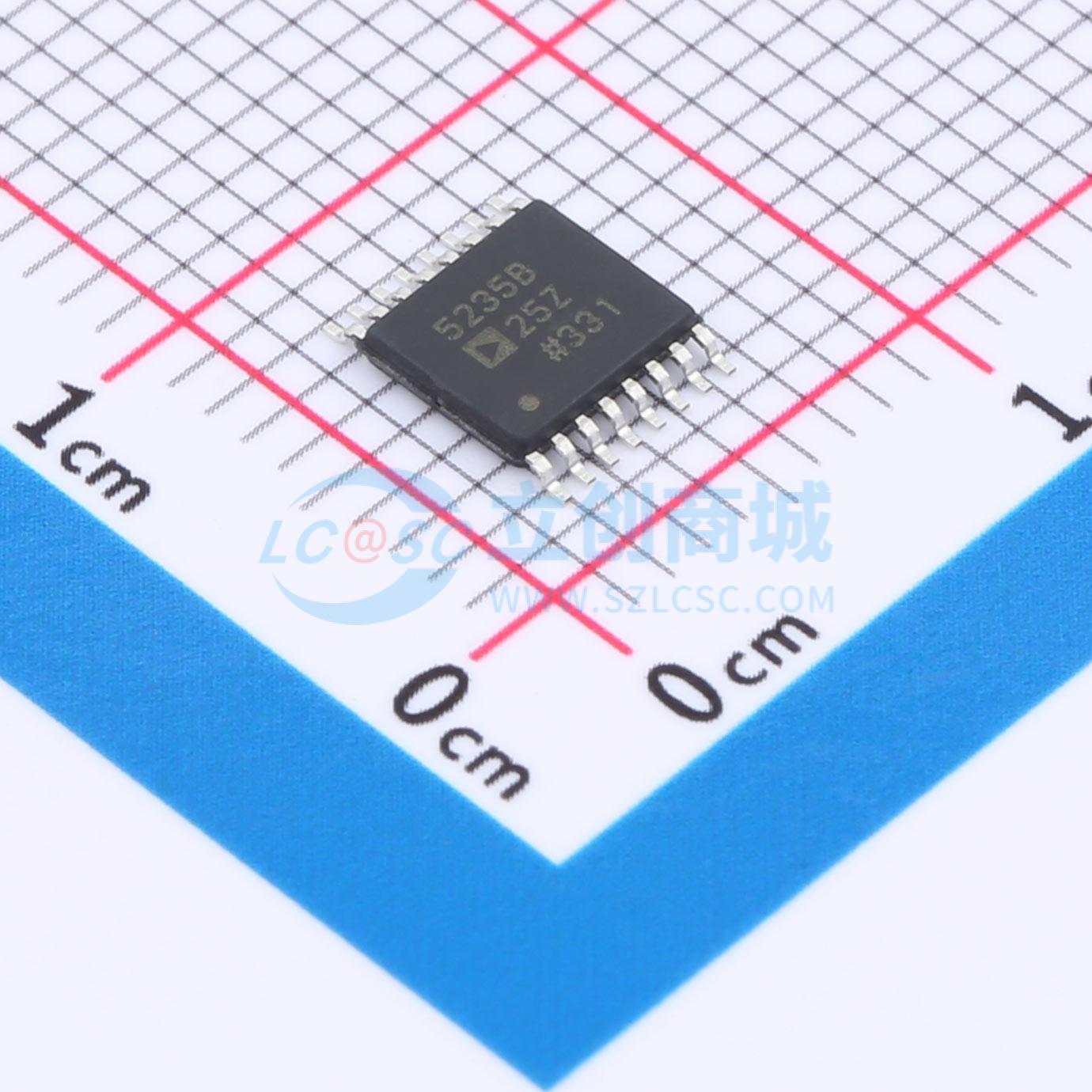

AD5235BRUZ25-RL7

AD5235是一款双通道、带非易失性存储器的数控电位器，分辨率为1024级，保证最大低电阻容差误差为±8%。该器件具备与机械电位器相同的电子调节功能，且分辨率更高、固态可靠性更强、低温系数性能更优。通过SPI兼容串行接口对AD5235进行灵活编程，可实现16种操作和调节模式，包括暂存器编程、存储器存储与恢复、递增/递减、±6 dB/级对数锥度调节、抽头设置回读，以及用于存储用户自定义信息（如其他组件的内存数据、查找表或系统识别信息）的额外EEMEM。 在暂存器编程模式下，可将特定设置直接编程到RDAC寄存器，该寄存器设置端子W与端子A以及端子W与端子B之间的电阻。此设置可存储到EEMEM中，并在系统上电时自动恢复到RDAC寄存器。 EEMEM内容可动态恢复或通过外部PR选通恢复，WP功能可保护EEMEM内容。为简化编程，可使用独立或同时的线性级递增或递减命令，使RDAC抽头每次移动一级。对于抽头设置的对数±6 dB变化，可使用左移或右移命令将RDAC抽头设置加倍或减半。 AD5235的图案化电阻容差存储在EEMEM中。因此，主处理器在回读模式下可获知实际的端到端电阻。主机可通过软件程序执行适当的电阻级调节，简化开环应用以及精密校准和容差匹配应用。 AD5235采用薄型16引脚TSSOP封装。该器件保证在-40℃至+85℃的扩展工业温度范围内正常工作。

• 双通道，1024级分辨率，标称电阻为25 kΩ、250 kΩ
• 标称电阻最大容差误差±8%
• 低温系数：35 ppm/℃
• 2.7 V至5 V单电源或±2.5 V双电源
• SPI兼容串行接口
• 非易失性存储器存储抽头设置
• 上电时用EEMEM设置刷新
• 永久存储器写保护
• 电阻容差存储在EEMEM中
• 26字节额外非易失性存储器用于用户自定义信息
• 100万次编程周期
• 典型数据保留时间100年

• DWDM激光二极管驱动器、光监控系统
• 替代机械电位器
• 仪器仪表：增益、失调调节
• 可编程电压 - 电流转换
• 可编程滤波器、延迟、时间常数
• 可编程电源
• 替代低分辨率DAC
• 传感器校准
