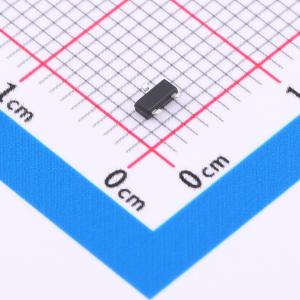

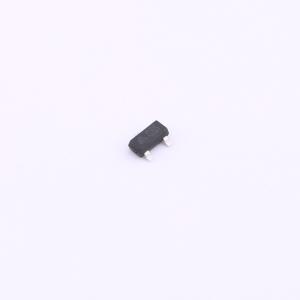

AP2120N-5.0TRG1
AP2120N-5.0TRG1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由CMOS工艺制造的正电压调节器IC。每个IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络和一个用于电流保护的限流电路组成。具有高电源电压纹波抑制、低压差、低噪声、高输出电压精度和低电流消耗的特点，适用于各种电池供电设备。有1.2V、1.3V、1.5V、1.8V、2.5V、2.8V、3.0V、3.2V、3.3V、3.6V、4.0V和5.0V版本，采用标准SOT-23封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2120N-5.0TRG1
- 商品编号
- C5854714
- 商品封装
- SOT-23(SOT-23-3)
- 包装方式
- 编带
- 商品毛重
- 0.0498克(g)
商品参数
参数完善中
商品概述
AP2120系列是采用CMOS工艺制造的正电压调节器IC。每个IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络和一个用于电流保护的限流电路组成。 AP2120系列具有高电源电压纹波抑制、低压差、低噪声、高输出电压精度和低电流消耗等特性，使其非常适合用于各种电池供电设备。 AP2120系列有1.2V、1.3V、1.5V、1.8V、2.5V、2.8V、3.0V、3.2V、3.3V、3.6V、4.0V和5.0V等版本。 AP2120采用标准SOT - 23封装。
商品特性
- 输出电流IOUT = 100mA时的低压差：典型值200mV（1.2V、1.3V和1.5V版本除外）
- 低静态电流：典型值25µA
- 高纹波抑制：典型值65dB（f = 1kHz）
- 输出电流：超过150mA（限制为250mA）
- 极低噪声：输出电压Vout = 1.2V、1.3V、1.5V时为15µVms（10Hz至100kHz）
- 出色的线性调整率：典型值4mV
- 出色的负载调整率：典型值12mV
- 高输出电压精度：±2%
- 出色的线性瞬态响应和负载瞬态响应
- 与低ESR陶瓷电容兼容（低至1µF）
- 湿度敏感度：符合J - STD - 020的1级
- 引脚：表面处理 - 镀锡引脚，符合MIL - STD - 202方法208的可焊性要求
- 重量：约0.009克
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 移动电话、无绳电话
- 无线通信设备
- 便携式游戏设备
- 相机、录像机
- 电信设备的子板电源
- 电池供电设备
