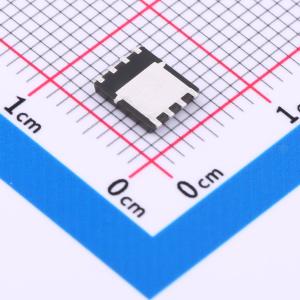

JMSL0303AG-13
30V、1.7mΩ N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低导通电阻RDS(ON)。 低栅极电荷。 100%进行UIS测试，100%进行Rg测试。 无铅镀铅。 无卤且符合ReflS标准。应用：计算机、消费电子、工业4.0、通信领域的电源管理。 DC/DC和AC/DC子系统中的电流切换
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMSL0303AG-13
- 商品编号
- C5854719
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.236067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 136A | |
| 导通电阻(RDS(on)) | 1.7mΩ@10V | |
| 耗散功率(Pd) | 63W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC@10V | |
| 输入电容(Ciss) | 2.091nF | |
| 反向传输电容(Crss) | 147pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 1.539nF |
商品特性
- 超低导通状态漏源电阻
- 低栅极电荷
- 100% 进行了单脉冲雪崩耐量测试和栅极电阻测试
- 无铅引脚镀层
- 无卤且符合 RoHS 标准
应用领域
- 计算机、消费电子、工业 4.0、通信领域的电源管理
- DC/DC 和 AC/DC 子系统中的电流切换
- 电机驱动、快速/无线充电
