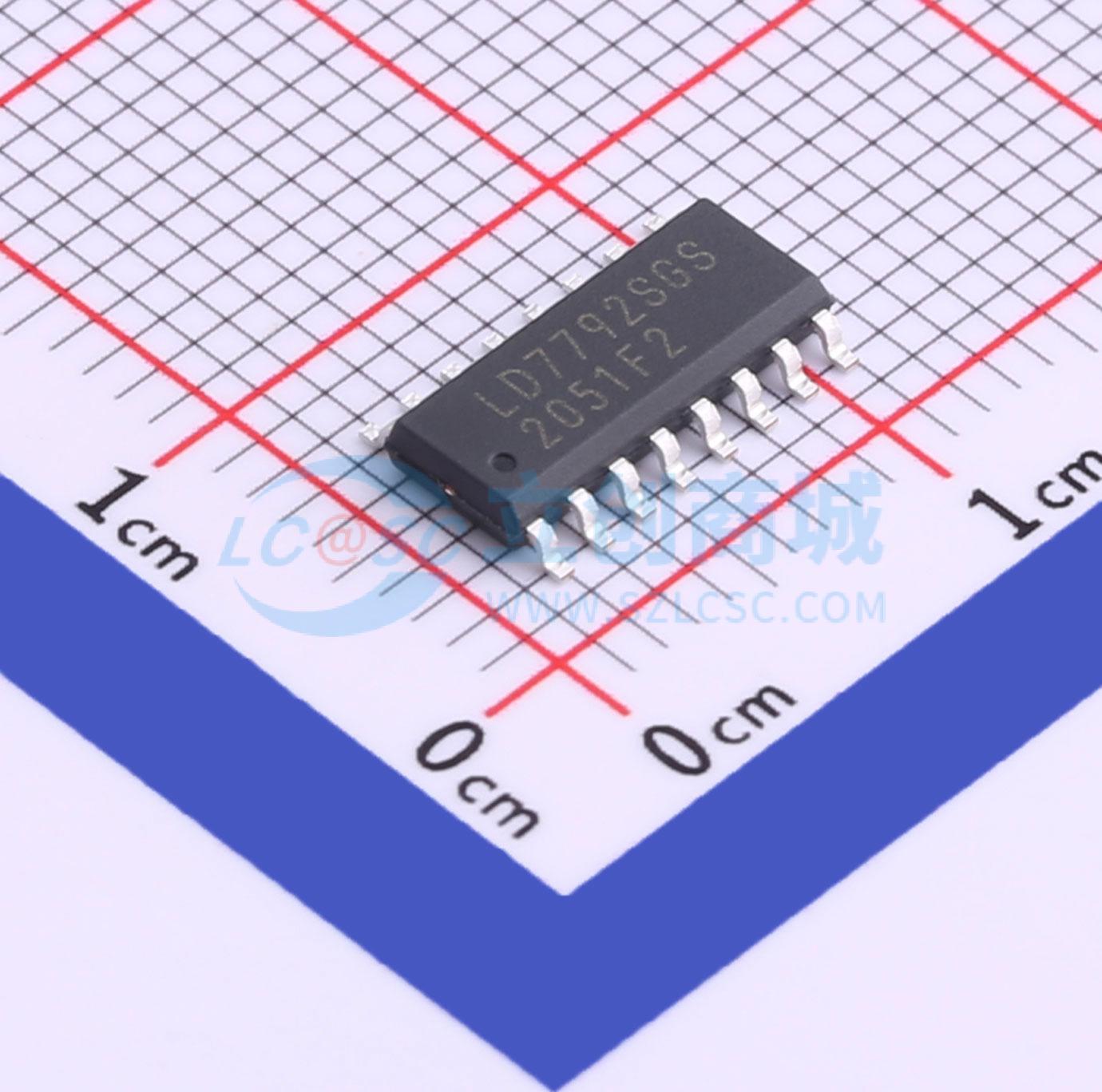

LD7792SGS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LD7792S是LD7790的增强版，大大降低了启动和轻载期间产生的可听噪声，同时也进一步改善了总谐波失真（THDi）。LD7792S集成了过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，适用于高功率应用，可实现高性价比且减少外部元件数量的设计。智能PFC开关控制、零电流检测（ZCD）和频率限制机制使其在任何负载条件下都能实现更高的效率
品牌名称: Leadtrend(通嘉科技)
商品型号: LD7792SGS
商品编号: C648778
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.308克(g)

商品参数

商品概述

LD7792S是LD7790的增强版，大大降低了启动和轻载期间产生的可听噪声，同时也进一步改善了总谐波失真（THDi）。LD7792S采用过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，适用于高功率应用，具有成本效益高、外部元件少的设计特点。智能PFC开关控制、零电流检测（ZCD）和频率限制机制，可在任何负载条件下实现更高的效率。该器件还集成了多种保护功能，如X电容放电、欠压/过压保护、过载保护（OLP）、过温保护（OTP）、过压保护（OVP）和带高低线补偿的过流保护（OCP），因此可以保护系统免受偶尔故障造成的损坏。

商品特性

集成PFC和QR或PWM反激控制器
PFC采用过渡模式运行
反激采用准谐振运行
内置X电容放电功能
欠压/过压保护
内部软启动功能
可调节OLP消抖时间
PFC轻载关断控制
过压保护（OVP）
逐周期电流限制（OCP）
500/-1000mA驱动能力
内部OTP功能
外部OTP保护

应用领域

LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器+AC-DC控制器
	工作模式	QR；CRM
	工作电压	10V~29V
	拉电流(IOH)	1A

	属性	参数值
	灌电流(IOL)	500mA
	工作电流	2mA
	静态电流(Iq)	1.3mA
	工作温度	-40℃~+125℃
