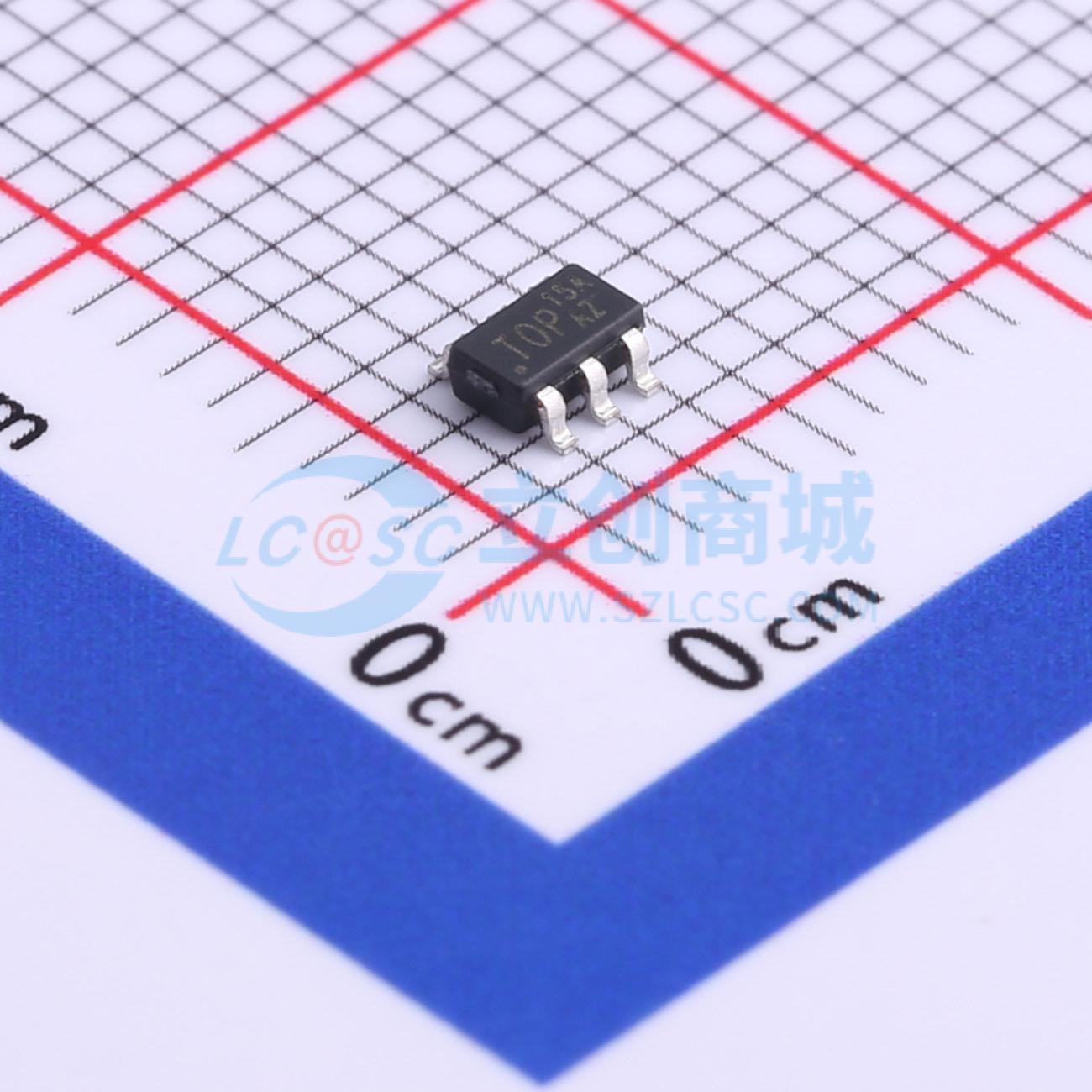

LD7515AGL
支持恒压/恒流操作的初级侧准谐振双极结型晶体管（BJT）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD7515A是一款出色的具有恒压/恒流（CV/CC）功能的初级侧反馈双极结型晶体管（BJT）控制器，集成了多种保护功能。它可最大程度减少元件数量，采用小型SOT - 26封装。这些特点使其成为低成本应用的理想设计方案
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD7515AGL
- 商品编号
- C648776
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.8V~16V | |
| 开关频率 | 75kHz | |
| 耗散功率(Pd) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | QR | |
| 反馈方式 | 原边反馈 |
商品概述
LD7515A是一款出色的具有恒压/恒流（CV/CC）功能的初级侧反馈双极结型晶体管（BJT）控制器，集成了多种保护功能。它可减少元件数量，采用小型SOT - 26封装。这些特性使其成为低成本应用的理想设计方案。 它具备超低启动电流、绿色模式节能运行以及电流检测前沿消隐等功能。此外，LD7515A还具有内部过温保护（OTP）和过压保护（OVP）功能，可防止电路因异常情况而损坏。 在大多数情况下，采用初级侧反馈控制器的电源会伴随一些严重的负载调整效应。为解决这一问题，LD7515A内置了专用的负载调整补偿电路，以提升其性能。
商品特性
- 具有准谐振操作的初级侧反馈控制
- 直接驱动双极结型晶体管（BJT）开关
- 恒压精度在±5%以内
- 内置可调负载调整补偿
- 恒流控制
- 超低启动电流（<1.9μA）
- 轻载时工作电流低至0.5mA
- 最高开关频率75kHz
- 电流模式控制
- 绿色模式控制提高效率
- CS引脚前沿消隐（LEB）
- 内置软启动
- VCC过压保护（OVP）
- FB引脚开路/短路保护
- 内部过温保护（OTP）
应用领域
- 手机充电器
- 低功率交流/直流（AC/DC）适配器
