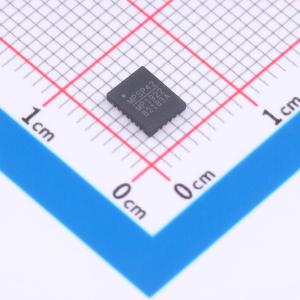

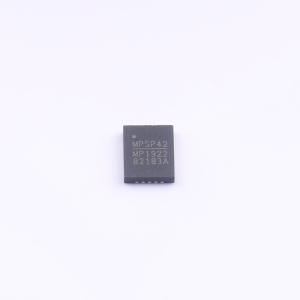

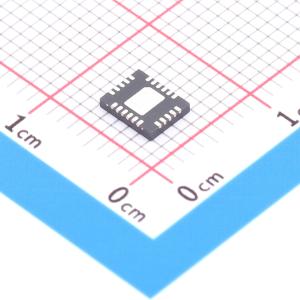

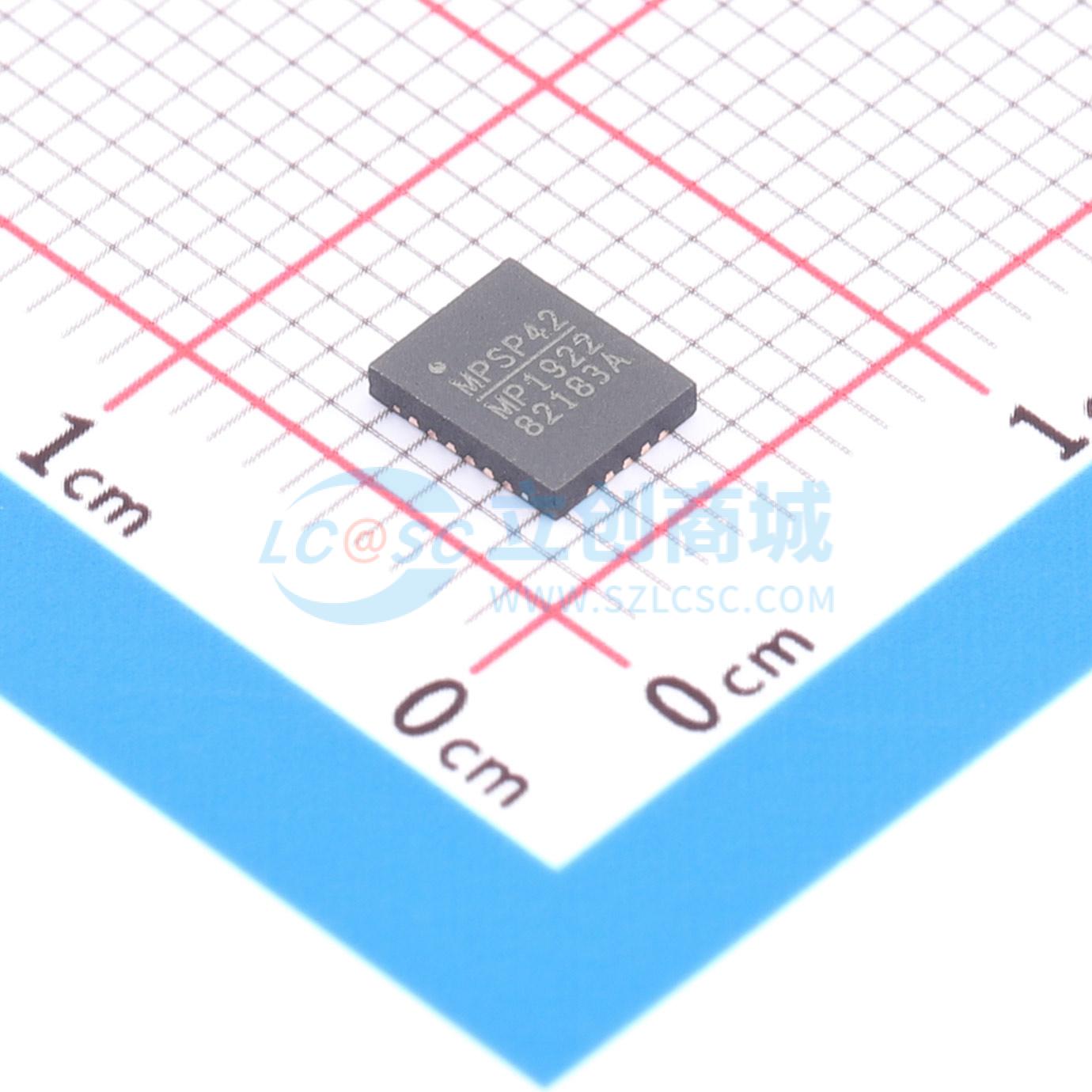

MPQ1922GV-AEC1-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MPS(芯源)
商品型号: MPQ1922GV-AEC1-Z
商品编号: C5799716
商品封装: QFN-22(4x5)
包装方式: 编带
商品毛重: 1克(g)

商品概述

MPQ1922 是一款 100V 单通道集成电路（IC）栅极驱动器，专为电机驱动应用和其他功率控制应用而设计。两个 N 沟道功率 MOSFET 采用半 H 桥配置，可在高达 100V 的电源下工作。该器件符合 AECQ100 标准，适用于汽车应用。 MPQ1922 结合了自举（BST）电容和内部电荷泵，为高端 MOSFET（HS - FET）驱动器生成电源电压。该器件的 HSFET 驱动器可产生高于电源的电压，在许多情况下，可在 100%占空比运行时无限期保持高输出。半桥预驱动器具有可配置的压摆率控制、FET 去饱和保护、可调死区时间控制、欠压锁定（UVLO）和热关断功能。 MPQ1922 采用带有外露散热焊盘的 QFN - 22（4mmx5mm）封装。

商品特性

支持 100V 电源工作
3A 源极、4A 灌极栅极驱动电流
用于高端（HS）栅极驱动的内部电荷泵和自动刷新功能
集成电流检测放大器
低功耗睡眠模式
可编程控制压摆率
外部 MOSFET 去饱和保护
热关断
欠压锁定（UVLO）
故障指示输出
热增强型表面贴装封装
提供带可焊侧翼的 QFN - 22（4mmx5mm）封装
符合 AEC - Q100 1 级标准

应用领域

无刷直流（BLDC）电机和永磁同步电机（PMSM）驱动器
大电流有刷直流电机驱动器
汽车泵、风扇、增压器和执行器
电钻
电动自行车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET

	属性	参数值
	灌电流(IOL)	4A
	拉电流(IOH)	3A
	工作温度	-40℃~+165℃
