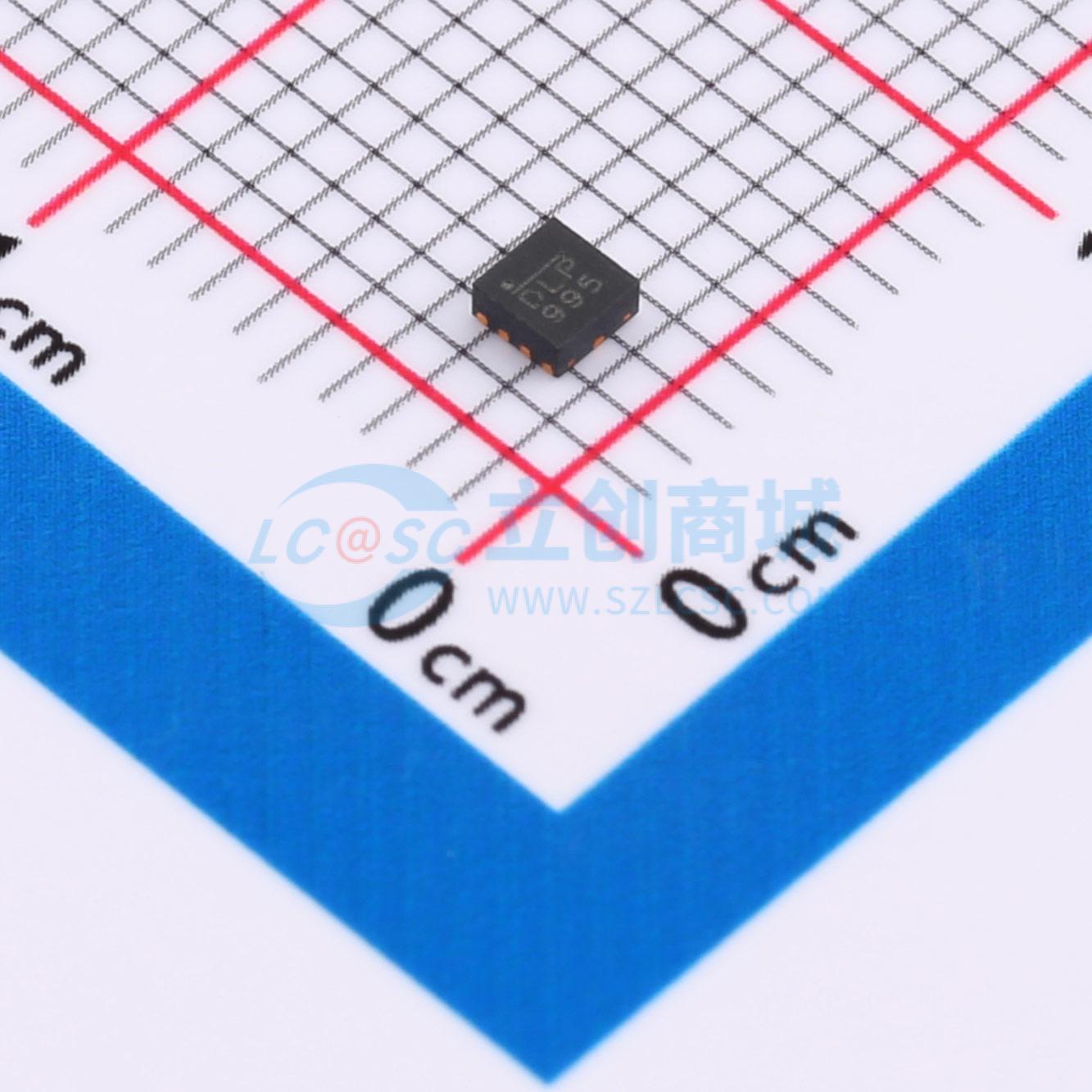

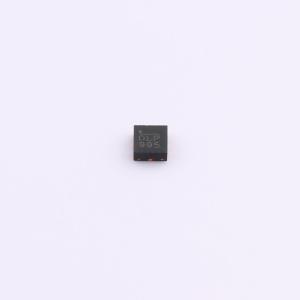

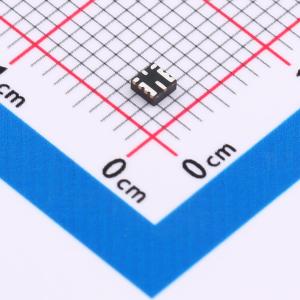

MPM3804GG-Z

5.5V, 0.6A输入降压模块，带集成电感的同步稳压器

SMT扩展库PCB免费打样

描述: 是一款DC/DC模块，包含一个单片降压开关模式转换器，内置功率MOSFET和一个电感器。能在2.3V至5.5V的输入电压范围内实现0.6A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。仅需输入电容、输出电容和反馈（FB）电阻即可完成设计。恒定导通时间（COT）控制方案提供快速瞬态响应、高光负载效率和易于环路稳定。具备完整的保护功能，包括逐周期电流限制和热关断。适用于广泛的应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。所需的外部组件数量最少，且采用超小型QFN-10（2mmx2mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3804GG-Z
商品编号: C5799646
商品封装: QFN-10(2x2)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

MPM3804是一款DC/DC模块，包含一个单片降压开关模式转换器，内置功率MOSFET和一个电感。MPM3804在2.3V至5.5V的输入电压范围内可实现0.6A的连续输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V。只需输入电容、输出电容和反馈（FB）电阻即可完成设计。恒定导通时间（COT）控制方案提供了快速的瞬态响应、高光负载效率和易于实现的环路稳定性。完整的保护功能包括逐周期电流限制和热关断。 MPM3804非常适合广泛的应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。 MPM3804所需的外部标准元件数量极少，且采用超小型QFN - 10（2mmx2mm）封装。

商品特性

最高91%的峰值效率
低静态电流（IQ）：11μA
2.3V至5.5V的宽工作输入范围
输出电压低至0.6V
降压模式下100%占空比
0.6A输出电流
120mΩ和80mΩ内部功率MOSFET
2.4MHz频率
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护（OCP）
0.5ms内部软启动时间
输出放电功能
带打嗝模式的短路保护（SCP）
热关断
使用低ESR输出陶瓷电容时稳定
超小型2mm x 2mm x 0.9mm QFN - 10封装

应用领域

光模块
工业产品
物联网设备
空间受限应用
低电压I/O电源
替代LDO

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.3V~5.5V
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	600mA
	转换效率	91%

	属性	参数值
	静态电流(Iq)	11uA
	开关频率	2.4MHz
	特性	短路保护；过热保护
	长度	2mm
	宽度	2mm
	高度	0.9mm
	工作温度	-40℃~+125℃
