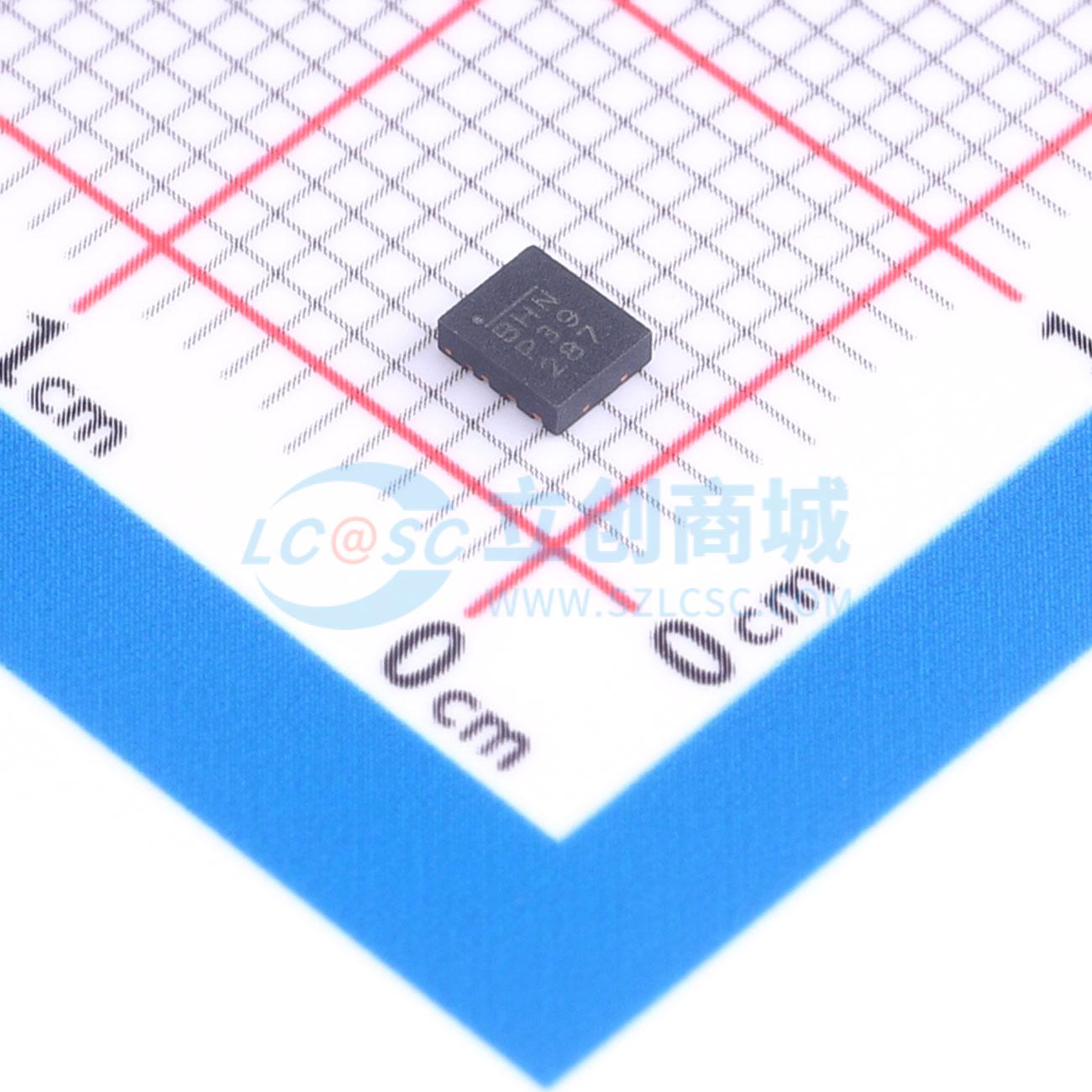

温馨提醒：图片仅供参考，商品以实物为准

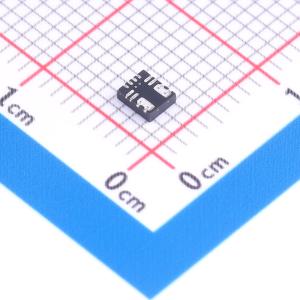

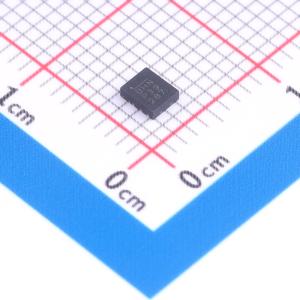

MPM3810AGQBE-AEC1-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPM3810AGQBE-AEC1-Z
商品编号: C5799650
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 14.48克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.6V~6V
	转换效率	-
	输出电压(Vout)	312mV~720mV
	输出电压精度	-
	输出电流(最大值)	1.2A

	属性	参数值
	静态电流	485uA
	纹波噪声	-
	开关频率	3.5MHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	2.5mm
	宽度	3mm
	高度	0.9mm
	功能特性	上电时序控制；欠压保护；过流保护；短路保护；可编程输出电压；轻载高效模式；自动故障恢复；过热保护

商品概述

MPM3810A是一款汽车级降压模块转换器，内置功率MOSFET和电感。该模块集成的电感简化了电源系统设计，使用方便高效。MPM3810A在2.6V至6V的输入电压范围内可实现1.2A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V。只需使用反馈（FB）电阻和输入/输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，易于实现环路稳定。全面的保护功能包括逐周期电流限制和热关断。 MPM3810A非常适合广泛的汽车应用，包括小型电子控制单元（ECU）、摄像头模块、远程信息处理和信息娱乐系统。 MPM3810A采用小型表面贴装QFN - 12（2.5mmx3.0mmx0.9mm）封装。

商品特性

保证工业/汽车温度范围
2.6V至6V宽工作输入范围
输出电压从0.6V可调
高达1.2A峰值输出电流
低压差时100%占空比
强制连续导通模式（FCCM）
使能（EN）和电源正常（PG）信号用于电源排序
逐周期过流保护（OCP）
带打嗝模式的短路保护（SCP）
仅需四个外部元件：陶瓷电容和反馈分压电阻
采用QFN - 12（2.5mmx3.0mmx0.9mm）封装
整体解决方案尺寸：6mmx3.8mm
符合AEC - Q100标准

应用领域

汽车电子控制单元（ECU）
后视摄像头
紧急呼叫（E - Call）
远程信息处理信息娱乐系统
