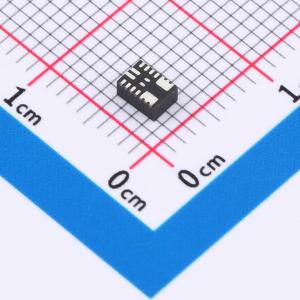

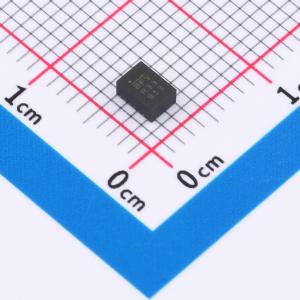

MPM3822CGRH-Z

降压型 2.75V~6V 600mV~6V 2A

SMT扩展库PCB免费打样

描述: MPM3822C是一款集成电感的同步降压电源模块。MPM3822C在2.75V至6V的输入电压范围内可实现2A的连续输出电流，具有出色的负载和线性调整率。MPM3822C工作在强制连续导通模式（CCM），使用一个输出电容时电压纹波小于10mV，适用于光模块、FPGA、ASIC及其他需要低纹波噪声的应用。输出电压可低至0.6V进行调节。只需使用反馈电阻、输入电容和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应、高效率和易于实现的环路稳定性。全面的保护功能包括逐周期电流限制和热关断。MPM3822C所需的现成标准外部组件数量极少，采用超小型QFN - 18（2.5mmx3.5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3822CGRH-Z
商品编号: C5799652
商品封装: QFN-18(2.5x3.5)
包装方式: 编带
商品毛重: 0.078克(g)

商品参数

商品概述

MPM3822C是一款集成电感的同步降压电源模块。MPM3822C在2.75V至6V的输入电压范围内可实现2A的连续输出电流，具有出色的负载和线性调整率。MPM3822C工作在强制连续导通模式（CCM），使用一个输出电容时电压纹波小于10mV，适用于光模块、FPGA、ASIC及其他需要低纹波噪声的应用。输出电压可低至0.6V进行调节。只需使用反馈电阻、输入电容和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应、高效率和易于实现的环路稳定性。全面的保护功能包括逐周期电流限制和热关断。 MPM3822C所需的现成标准外部组件数量极少，采用超小型QFN - 18（2.5mmx3.5mmx1.6mm）封装。

商品特性

2.75V至6V宽工作输入范围
输出电压可从0.6V起调节
低辐射发射（EMI）
符合EN55022 B类标准
高达2A连续输出电流
欠压时100%占空比
强制连续导通模式（CCM）
具备使能（EN）和电源正常（PG）信号用于电源排序
逐周期过流保护（OCP）
带打嗝模式的短路保护（SCP）
仅需四个外部组件
采用QFN - 18（2.5mmx3.5mmx1.6mm）封装

应用领域

FPGA、ASIC、DSP电源
光模块
替代LDO
便携式产品电源
存储（SSD/HDD）空间受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.75V~6V
	输出电压(Vout)	600mV~6V
	输出电流(最大值)	2A
	转换效率	82%
	最大容性负载	100uF

	属性	参数值
	静态电流(Iq)	500uA
	开关频率	1.15MHz
	纹波噪声	5mVp-p
	特性	短路保护；过流保护；过热保护
	长度	2.5mm
	宽度	3.5mm
	高度	1.6mm
	工作温度	-40℃~+150℃
