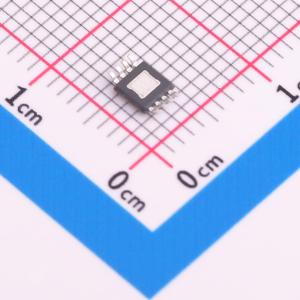

温馨提醒：图片仅供参考，商品以实物为准
DS8201-A1B8
超高电压线性降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 120V耐压低功耗 DS8201 系列是一组超高工作电压线性转换器芯片，采用高散热封装技术，输入电压可支持高至125V 的直流或者瞬态输入电压。低至3uA 的超低静态电流特性，特别适合用于电池供电、长时间待机系统设备应用，能帮助降低系统设备的待机功耗，有效延长待机时间和电池使用寿命。将EN 脚拉低可进入关断模式，此关断模式下静态电流可降至仅100nA（典型值）。
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS8201-A1B8
- 商品编号
- C5795651
- 商品封装
- EMSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 110V | |
| 输出电压 | 12V | |
| 输出电流 | 80mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) | |
| 压差 | 500mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3uA | |
| 噪声 | - | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
DS8201 系列是一组超高工作电压线性转换器芯片，采用高散热封装技术，输入电压可支持高至125V 的直流或者瞬态输入电压。低至3uA 的超低静态电流特性，特别适合用于电池供电、长时间待机系统设备应用，能帮助降低系统设备的待机功耗，有效延长待机时间和电池使用寿命。将EN 脚拉低可进入关断模式，此关断模式下静态电流可降至仅100nA（典型值）。DS8201 系列支持输出电容采用陶瓷电容器，在3V 至125V 的宽输入电压范围内和整个输出负载电流0mA - 80mA 范围内稳定工作。
商品特性
- 3uA 静态电流（无负载）
- ±1% 输出电压精度
- 80mA 输出电流能力
- 100nA 关断电流(可选版本)
- 宽范围输入电压: 3V 至 125V
- 低压差: 0.5V （V₀ = 5V/I₀ = 50mA 条件下）
- 支持固定输出电压：1.8V, 3.3V, 5V, 9V, 12V
- 支持可调电压输出1.8V - 24V
- 支持陶瓷电容或者钽电容
- 限流保护
- 过温保护
- 提供SOT - 23 - 5、SOT - 89 - 3、ESOP - 8 和MSOP - 8 封装
应用领域
- 低功耗微处理器
- 无线通讯设备
- 车载导航系统
- 工业机械设备
- BMS 系统
- 储能设备
- 光伏逆变
- 新能源汽车
