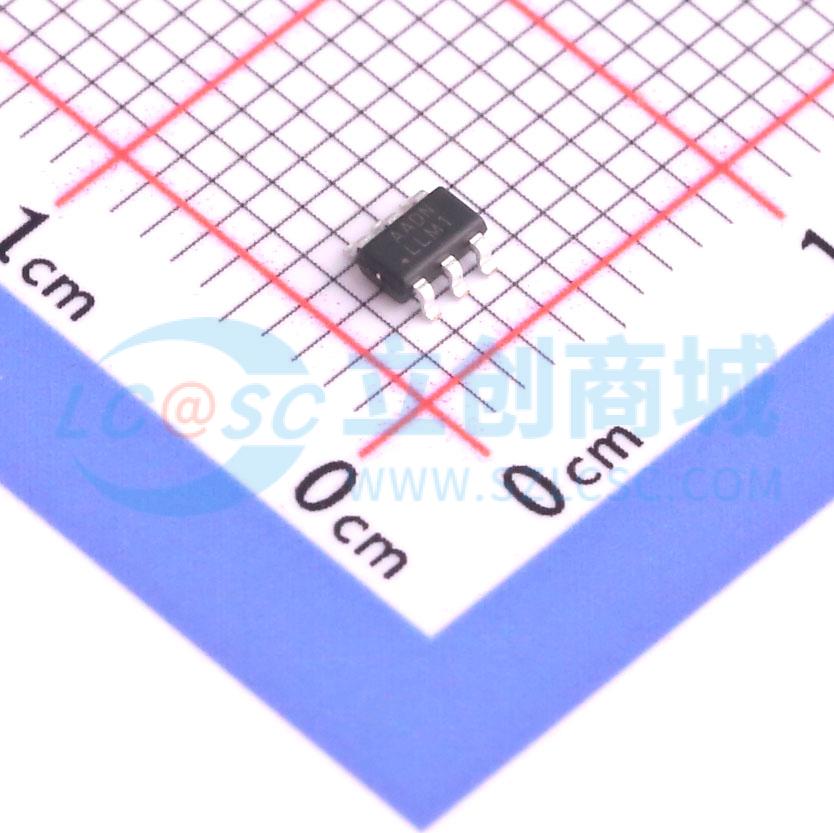

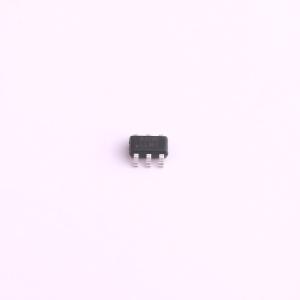

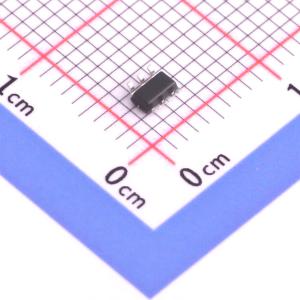

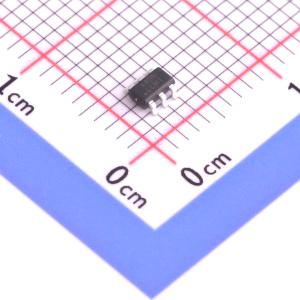

温馨提醒：图片仅供参考，商品以实物为准
DS9801AS6
36V OVP,可过浪涌测试
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS9801 系列是一组内置MOSFET 直流阻抗 RDS(ON) 为100mΩ（典型值）的过电压过电流保护芯片。当输入电压超过过压阈值，IC 关闭内部MOSFET 以保护后端设备不受高电压的破坏。IC 内部预设过电压（OVP）阈值为6.0V（典型值）。DS9801 同时集成3A 的过电流保护。DS9801 采用常用的SOT-23-6 和SOT-89-3 封装，方便客户应用于多种产品应用。
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS9801AS6
- 商品编号
- C5795659
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037298克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 触发电流 | 2.5A | |
| 工作电压 | 2.2V~36V | |
| 复位电压(Vreset) | - |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 表面安装 | |
| 导通电阻(RDS(on)) | 100mΩ | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 3.099mm | |
| 宽度 | 2.997mm | |
| 高度 | 1.295mm |
商品概述
DS9801 系列是一组内置MOSFET 直流阻抗 RDS(ON) 为100mΩ（典型值）的过电压过电流保护芯片。当输入电压超过过压阈值，IC 关闭内部MOSFET 以保护后端设备不受高电压的破坏。IC 内部预设过电压（OVP）阈值为6.0V（典型值）。DS9801 同时集成3A 的过电流保护。DS9801 采用常用的SOT-23-6 和SOT-89-3 封装，方便客户应用于多种产品应用。
商品特性
- 支持最大输入电压36V
- 6.0V 输入过压保护点
- 200ns 快速过压保护反应时间
- 内置超低 100mΩ RDS(ON)
- 内建2mS 软启动时间
- 过电流保护
- 短路保护
- 过温度保护
- 提供SOT-23-3、SOT-23-6、SOT-89-3 封装
应用领域
- 手持式、电池供电设备
- 笔记本电脑、掌上型电脑和PDA
- 智能手机
- MP3 播放器
- 小功率手持式设备
- TWS 蓝牙耳机
- 电子烟
- 行车记录仪
- 电动牙刷
