MIC4576WT

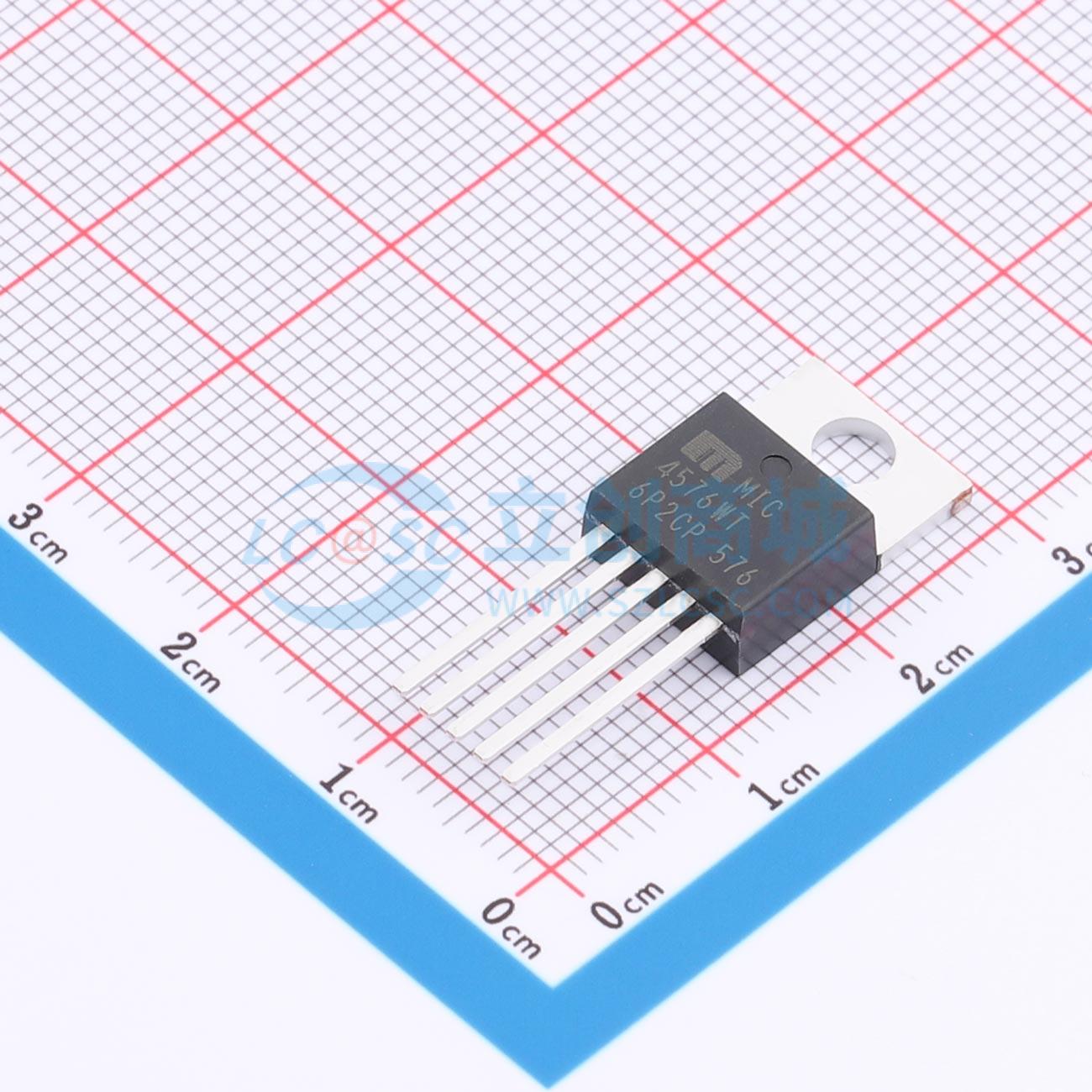

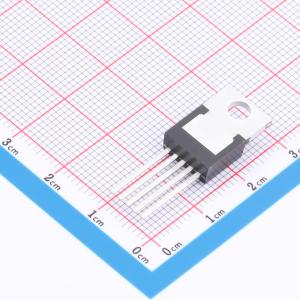

MIC4576 是一系列易于使用的固定和可调式 BiCMOS 降压（buck）开关模式电压调节器。200 kHz 的 MIC4576 复制了 52 kHz 的 LM2576 的引脚排列和功能。较高的开关频率可使输出滤波电感尺寸最多减小至原来的二分之一。 MIC4576 有 3.3V 和 5V 固定输出版本，以及 1.23V 至 33V 可调输出版本。这两个版本都能够驱动 3A 负载，且具有出色的线性和负载调节能力。 在规定的电压和负载条件下，可调版本的反馈电压公差保证在 ±2%以内，固定版本的输出电压保证在 ±3%以内。振荡器频率保证在 ±10%以内。 在关断模式下，调节器的关断电流小于 200 μA。调节器具备逐周期电流限制和热关断功能，可在故障条件下提供保护。 这一系列简单的开关模式调节器所需的外部元件数量最少，并且可以使用标准系列的电感工作。内部提供频率补偿。 MIC4576 有适用于工业温度范围的 TO - 220（T）和 TO - 263（U）封装。

• 固定 200 kHz 工作频率
• 3.3V、5V 固定输出及可调输出版本
• 指定电压和负载条件下的电压： - 固定版本：最大输出电压 ±3% - 可调版本：最大反馈电压 ±2%
• 保证 3A 开关电流
• 4V 至 36V 宽输入电压范围
• 1.23V 至 33V 宽输出电压范围
• 所需外部元件最少
• 典型关断模式电流 <200 μA
• 效率 75%（可调版本典型值 >75%）
• 标准电感值为典型 LM2576 电感值的 25%
• 热关断
• 过流保护
• 100% 电气热极限老化测试

• 简单高效的降压（buck）调节器
• 线性调节器的高效预调节器
• 板载开关调节器
• 正到负转换器（反相升降压）
• 电池充电器
• 负升压转换器
• 为英特尔奔腾及类似微处理器降压至 3.3V
