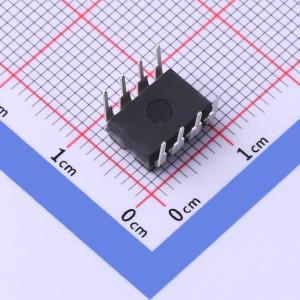

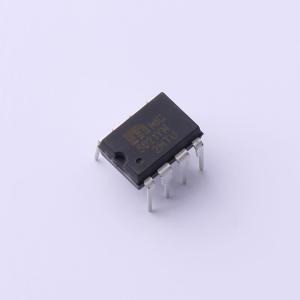

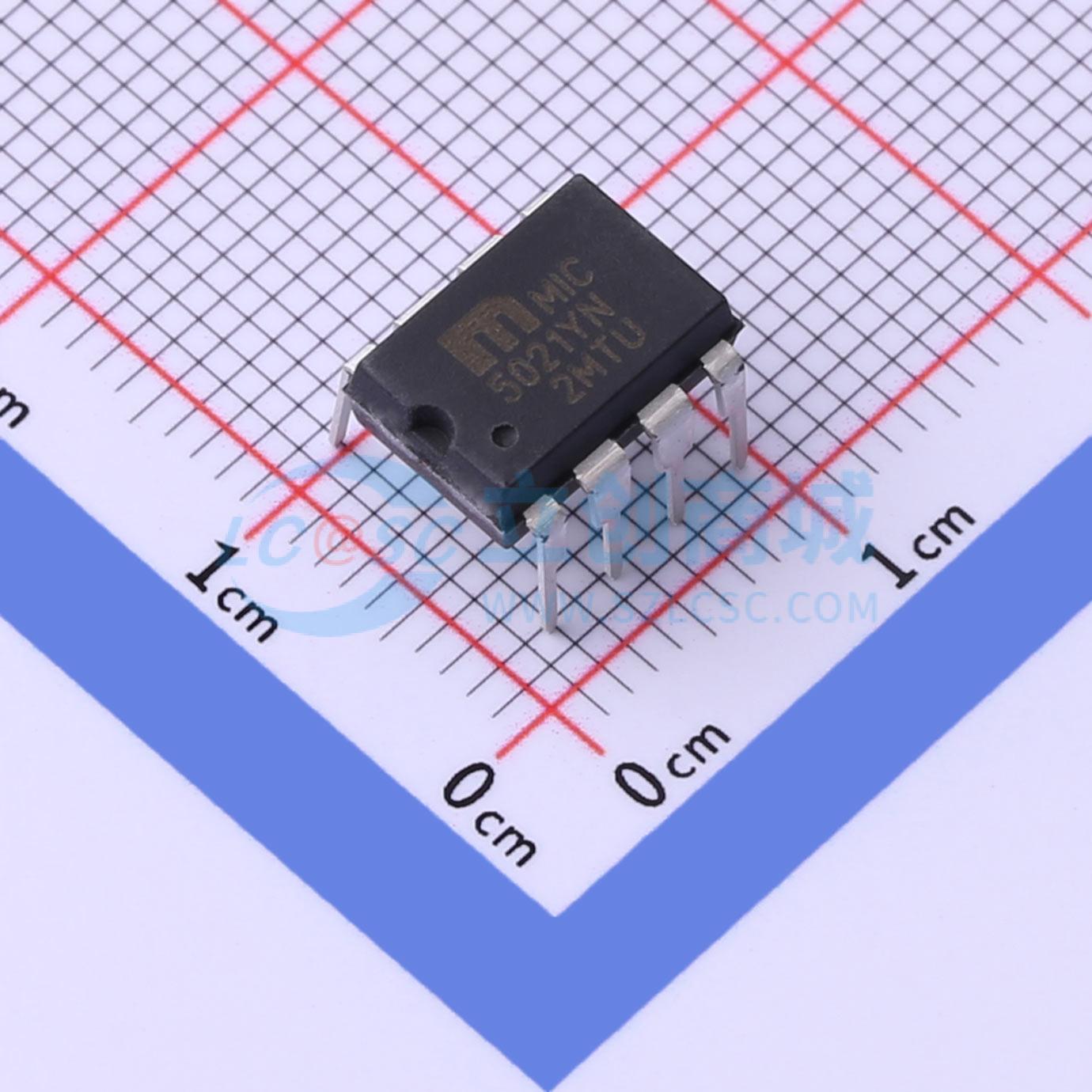

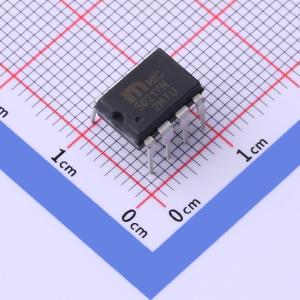

温馨提醒：图片仅供参考，商品以实物为准

MIC5021YN

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5021YN
商品编号: C641360
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.3克(g)

商品参数

商品概述

MIC5021高端MOSFET驱动器设计用于高达100 kHz的频率（占空比为2%至100%时PWM频率为5 kHz），是高速应用（如电机控制、开关模式电源（SMPS））以及使用IGBT的应用的理想选择。MIC5021还可作为带或不带自动重试功能的断路器使用。输入的上升沿或下降沿会在栅极输出端产生电流源脉冲或灌电流脉冲。该输出电流脉冲可在约550 ns内导通一个2000 pF的MOSFET。必要时，MIC5021随后会提供有限电流（<2 mA）以维持输出状态。具有50 mV跳变电压的过流比较器使MIC5021非常适合与电流感应MOSFET配合使用。也可使用外部低值电阻代替感应MOSFET，以实现更精确的过流控制。可在CT引脚与地之间连接一个可选的外部电容，将电流关断占空比（死区时间）控制在20%至<1%之间。通过在CT与VDD之间连接一个可选的上拉电阻，占空比可在20%至约75%之间调节。MIC502x系列的其他产品包括MIC5020低端驱动器和带有交叉导通互锁功能的MIC5022半桥驱动器。MIC5021提供8引脚SOIC和塑料DIP封装。

商品特性

12V至36V工作电压
驱动2000 pF负载时上升/下降时间为550 ns
带内部下拉电阻的TTL兼容输入
过流限制
栅源极保护
内部电荷泵
在全温度和工作电压范围内保证100 kHz工作频率
与电流感应MOSFET兼容
电流源驱动可降低EMI

应用领域

灯具控制
加热器控制
电机控制
电磁阀开关
开关模式电源
断路器

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(50个/管，最小起订量 10000 个)

个

起订量：10000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-

	属性	参数值
	工作电压	12V~36V
	上升时间(tr)	400ns
	下降时间(tf)	400ns
	工作温度	-
