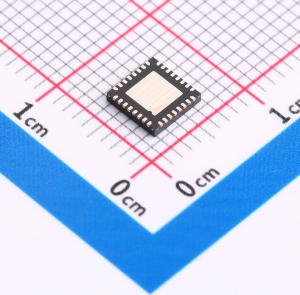

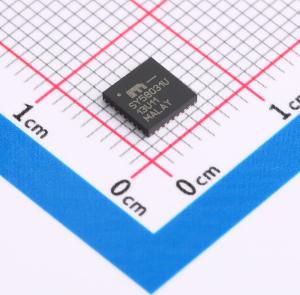

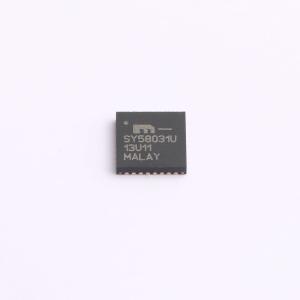

温馨提醒：图片仅供参考，商品以实物为准
SY58031UMG
SY58031UMG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款2.5V/3.3V精密、高速、全差分CML 1:8扇出缓冲器，可提供八个相同的输出副本，偏斜小于20ps，相位抖动仅为75fsRMS，可处理高达6GHz的时钟信号。差分输入采用独特的3引脚输入终端架构，可直接连接CML、LVPECL和LVDS差分信号，无需电平转换或终端电阻网络。CML输出在50Ω负载下的典型摆幅为400mV，上升/下降时间小于60ps。工作电源为2.5V±5%或3.3V±10%，保证在-40°C至+85°C的全工业温度范围内工作。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SY58031UMG
- 商品编号
- C640680
- 商品封装
- QFN-32(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 6GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SY58031U是一款2.5V/3.3V精密、高速、全差分CML 1:8扇出缓冲器。SY58031U经过优化，可提供八个相同的输出副本，偏斜小于20ps，相位抖动仅为75fsRMS。它能够处理高达6GHz的时钟信号。 差分输入采用了Micrel独特的三引脚输入端接架构，使SY58031U能够直接与CML、LVPECL和LVDS差分信号（交流或直流耦合）接口，而无需在信号路径中使用任何电平转换或端接电阻网络。这样可得到一个干净、无分支、低抖动的接口解决方案。CML输出在50Ω负载下的典型摆幅为400mV，上升/下降时间极快，保证小于60ps。 SY58031U可在2.5V±5%或3.3V±10%的电源电压下工作，并保证在整个工业温度范围（-40℃至+85℃）内正常运行。
商品特性
- 精密1:8、400mV CML扇出缓冲器
- 保证在温度和电压变化时的交流性能：
- 时钟频率范围：直流至>60Hz
- 上升/下降时间<60ps
- 传输延迟<270ps
- 输出间偏斜<20ps
- 低抖动性能：
- 典型相位抖动75fsRMS
- 50Ω源端接CML输出
- 在50Ω负载下CML输出摆幅为400mV
- 全差分输入/输出
- 可接受低至100mV的输入信号
- 独特的、正在申请专利的输入端接和VT引脚，可接受直流耦合和交流耦合差分输入（LVPECL、LVDS和CML）
- 电源电压2.5V±5%或3.3V±10%
- 工业温度范围：-40℃至+85℃
- 采用32引脚、5mm×5mm QFN封装
应用领域
- 所有SONET和千兆以太网时钟分配
- 所有光纤通道时钟和数据分配
- 网络路由引擎定时分配
- 高端、低偏斜多处理器同步时钟分配
