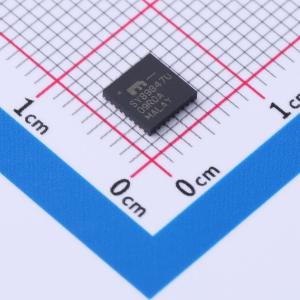

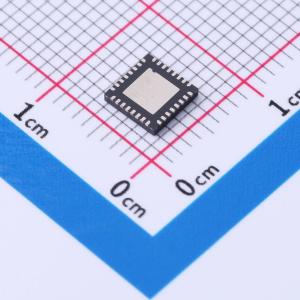

SY89847UMG

一款2.5V 1:5 LVDS扇出缓冲器，带有2:1差分输入多路复用器（MUX）。独特的故障安全输入（FSI）保护功能可防止在所选输入时钟变为直流电压（差分输入引脚之间的电压显著降至100 mV以下）时出现输出亚稳态。 差分输入采用独特的3引脚内部端接架构，可与小至100 mV（200 mVPP）的任何差分信号（交流或直流耦合）接口，信号路径中无需任何电平转换或端接电阻网络。输出为LVDS兼容，保证上升/下降时间极快，小于210 ps。 该器件采用2.5V ±5%电源供电，保证在-40℃至+85℃的全工业温度范围内正常工作。

• 在两个源之间进行选择，并提供5个精确的LVDS副本
• 故障安全输入可防止输入无效时输出振荡
• 保证在温度和电源电压变化时的交流性能：
  • 直流至>1.5 GHz的吞吐量
  • <1000 ps的传播延迟（输入到输出）
  • <210 ps的上升/下降时间
• 超低抖动设计：
  • <1 psRMS随机抖动
  • <1 psRMS周期对周期抖动
  • <10 psPP总抖动（时钟）
  • <0.7 psRMS多路复用器串扰引起的抖动
• 独特的、获得专利的多路复用器输入隔离设计可将相邻通道串扰降至最低
• 独特的、获得专利的内部端接和VT引脚可接受直流和交流耦合输入（CML、PECL、LVDS）
• 宽输入电压范围，从VCC到GND
• 2.5V ±5%电源电压
• -40℃至+85℃工业温度范围
• 采用32引脚（5 mm × 5 mm）QFN封装

• 故障安全时钟保护
• 超低抖动LVDS时钟分配
• 基于机架的电信/数据通信
