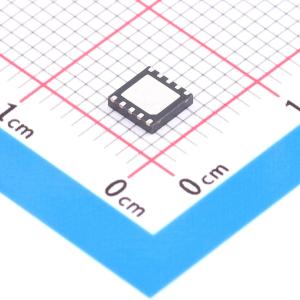

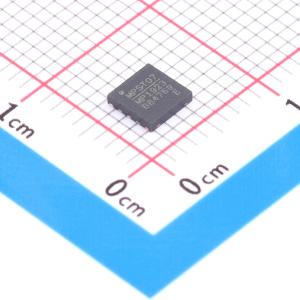

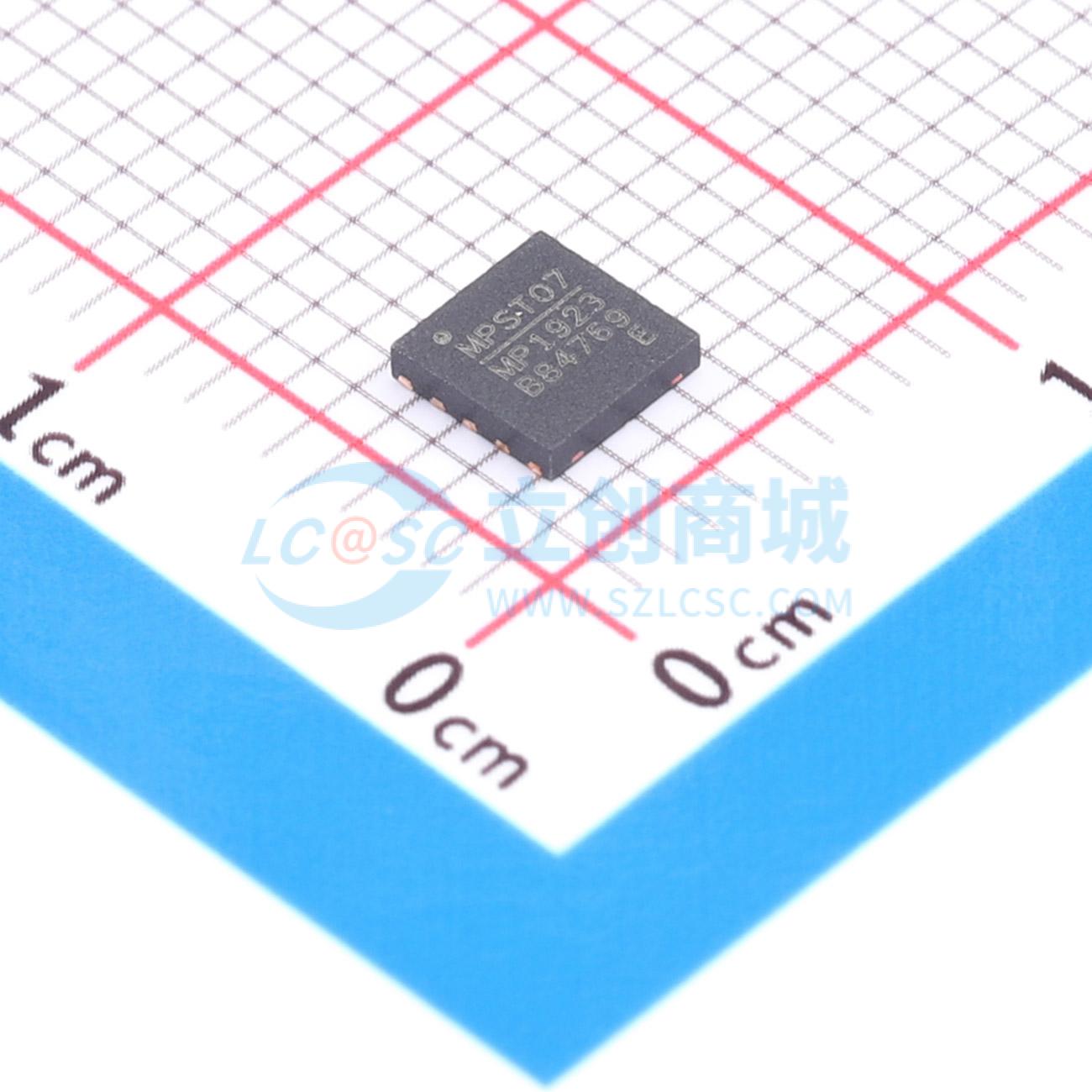

MP1923GRE-Z

SMT扩展库PCB免费打样

描述: MP1923是一款高频N沟道MOSFET半桥栅极驱动器。该器件的低端MOSFET（LS - FET）和高端MOSFET（HS - FET）驱动通道可独立控制，且延时匹配在5ns以内。在供电不足的情况下，器件的高端MOSFET和低端MOSFET欠压锁定（UVLO）保护会强制输出为低电平
品牌名称: MPS(芯源)
商品型号: MP1923GRE-Z
商品编号: C5775673
商品封装: QFN-10(4x4)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

MP1923是一款高频N沟道MOSFET半桥栅极驱动器。该器件的低端MOSFET（LS-FET）和高端MOSFET（HS-FET）驱动通道可独立控制，且延时匹配误差小于5ns。在电源不足的情况下，器件的HS-FET和LS-FET欠压锁定（UVLO）保护会强制输出为低电平。MP1923还集成了自举（BST）二极管，以减少外部元件数量。 MP1923提供QFN - 10（4mmx4mm）、QFN - 8（4mmx4mm）和SOIC - 8封装。

商品特性

驱动N沟道MOSFET半桥
4.5V欠压锁定（UVLO）下降阈值时的低压差
120V自举电压（VBST）范围
片上自举二极管
典型传播延迟20ns
12V VDD时，灌电流8A，拉电流7A
栅极驱动器匹配延时小于5ns
12V VDD时，驱动1nF负载的上升时间（tRISE）为7.2ns，下降时间（tFALL）为5.5ns
TTL兼容输入
静态电流（IQ）小于300μA
HS-FET和LS-FET栅极驱动器具备UVLO保护
提供QFN - 10（4mmx4mm）、QFN - 8（4mmx4mm）和SOIC - 8封装

应用领域

电机驱动器
电信半桥电源
DC/DC转换器
双开关正激转换器
有源钳位正激转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	8A
	拉电流(IOH)	7A

	属性	参数值
	工作电压	5V~17V
	上升时间(tr)	7.2ns
	下降时间(tf)	5.5ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
