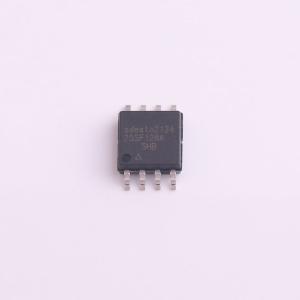

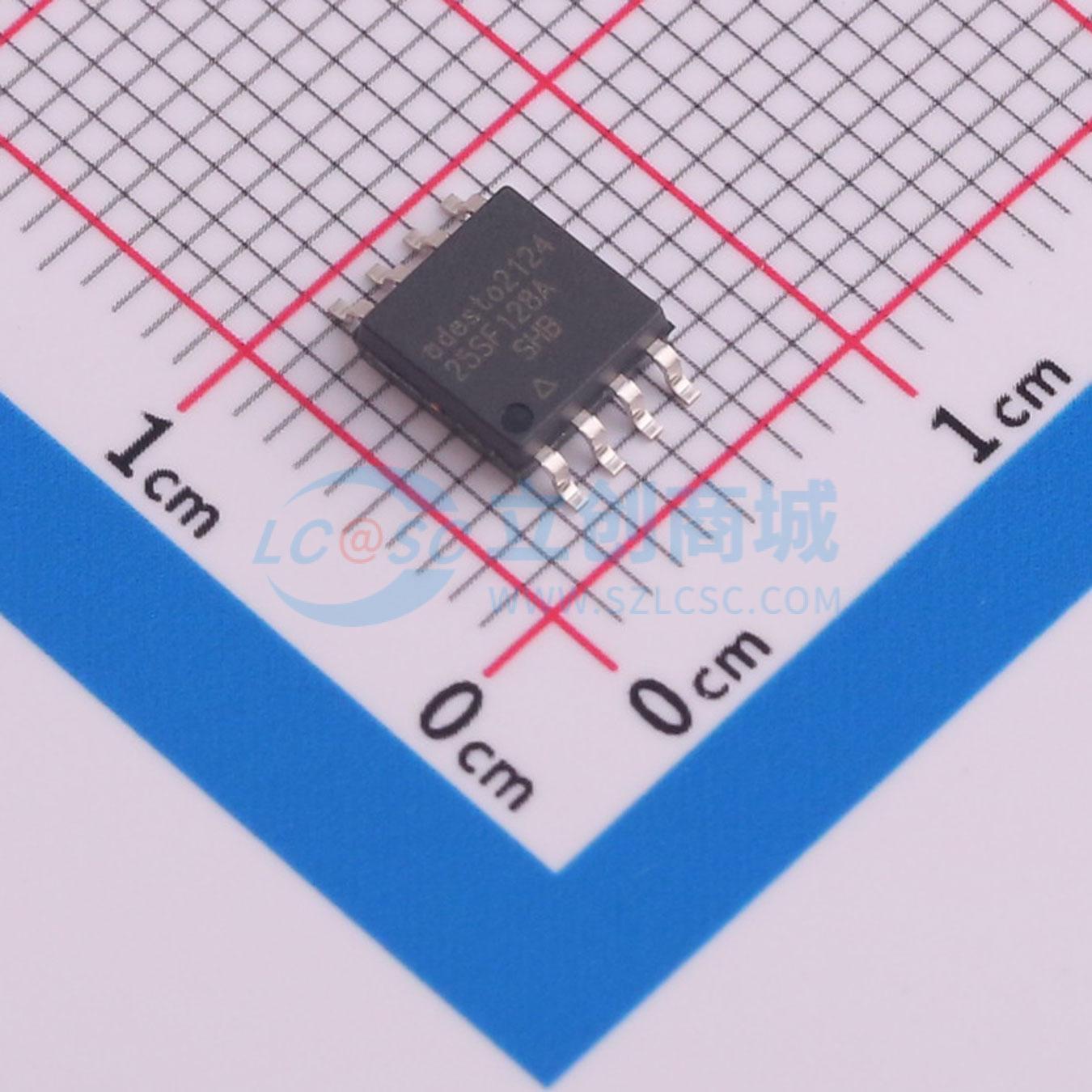

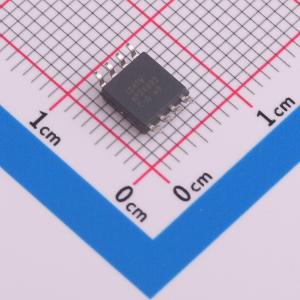

AT25SF128A-SHB-T
支持双I/O和四I/O的128 Mbit串行NOR闪存
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单电压操作，范围为2.7V至3.6V。 128 Mbit（32 x 4 Mbit物理块）NOR闪存。 支持串行外设接口（SPI）: -支持SPI模式0和3。支持双输出和四输出读取。 最大工作频率: -85℃时最大工作频率为133 MHz。105℃时最大工作频率为120 MHz
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- AT25SF128A-SHB-T
- 商品编号
- C5775693
- 商品封装
- SOP-8-208mil
- 包装方式
- 编带
- 商品毛重
- 0.339125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 128Mbit | |
| 时钟频率(fc) | 133MHz | |
| 工作电压 | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 待机电流 | 13uA | |
| 擦写寿命 | 100000次 | |
| 页写入时间(Tpp) | 6ms | |
| 块擦除时间(tBE) | 250ms@(64KB) | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 单电压操作，范围为 2.7V 至 3.6V
- 128 Mbit (32 x 4 Mbit 物理块) NOR 闪存
- 串行外设接口 (SPI) 兼容支持：
- 支持 SPI 模式 0 和 3
- 支持双输出和四输出读取
- 最大工作频率：
- 85℃ 时最大工作频率为 133 MHz
- 105℃ 时最大工作频率为 120 MHz
- 读取操作：
- 70 MHz 正常读取
- 120 MHz 快速读取
- 133 MHz 四输出快速读取
- 双 I/O 数据传输速率高达 240 Mbps
- 四 I/O 数据传输速率高达 480 Mbps
- 四输出数据传输速率高达 532 Mbps
- 8/16/32/64 字节环绕连续读取
- 灵活、优化的擦除架构，包括擦除暂停和恢复
- 灵活编程：
- 字节/页编程 (1 至 256 字节)
- 编程暂停和恢复
- 快速编程和擦除时间：
- 典型页 (256 字节) 编程时间为 0.6 ms
- 典型 4-kbyte 块擦除时间为 70 ms
- 典型 32-kbyte 块擦除时间为 150 ms
- 典型 64-kbyte 块擦除时间为 250 ms
- 全芯片擦除：典型时间为 30 s
- 硬件和软件写保护：
- 通过 WP 引脚对受保护扇区进行硬件控制锁定
- 三个 256 字节的一次性可编程 (OTP) 安全寄存器
- 通过软件选择顶部/底部块对全部或部分内存进行写保护
- 串行闪存可发现参数 (SFDP) 寄存器
- 低功耗：
- 85℃ 时待机电流为 13 μA
- 105℃ 时待机电流为 20 μA
- 85℃ 时深度掉电电流为 2 μA
- 105℃ 时深度掉电电流为 5 μA
- 耐久性：
- 85℃ 时 100K 编程/擦除周期
- 105℃ 时 10K 编程/擦除周期
- 数据保留：
- 85℃ 时 100K 编程/擦除周期
- 105℃ 时 10K 编程/擦除周期
- 温度范围：
- 工业级：-40℃ 至 85℃
- 扩展温度范围：-40℃ 至 105℃
- 行业标准绿色 (无铅/无卤化物/符合 RoHS) 封装选项：
- 8 引脚 0.208" 宽 SOIC (SS4)
- 8 焊盘 (5 x 6 x 0.6 mm) UDFN (8MA1)
