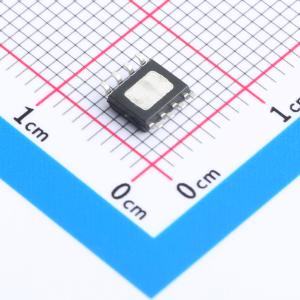

MIC3202YME

集成MOSFET和高端电流检测功能的高亮度LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款迟滞降压型恒流高亮度LED（HB LED）驱动器，为室内/室外照明、建筑和环境照明、LED灯泡等一般照明应用提供了理想解决方案。适用于需要宽输入电压范围的照明应用。迟滞控制在负载瞬变和PWM调光期间具有良好的电源抑制和快速响应能力。高端电流检测和片上电流检测放大器可提供±5%精度的LED电流。使用外部高端电流检测电阻来设置输出电流。提供专用的PWM输入（DIM），可实现广泛的脉冲调光。高达1MHz的高频开关操作允许使用更小的外部组件，从而最小化空间和成本。提供用于低EMI应用的频率抖动功能。工作结温范围为-40°C至+125°C，采用8引脚e-PAD SOIC封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC3202YME
商品编号: C637487
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 4.4克(g)

商品参数

商品概述

MIC3202是一款迟滞、降压、恒流的高亮度LED（HB LED）驱动器。它为室内/室外照明、建筑和环境照明、LED灯泡及其他通用照明应用提供了理想的解决方案。 MIC3202非常适合需要宽输入电压范围的照明应用。迟滞控制在负载瞬变和PWM调光期间具有良好的电源抑制能力和快速响应。高端电流检测和片上电流检测放大器可提供精度为±5%的LED电流。使用外部高端电流检测电阻来设置输出电流。 MIC3202提供一个专用的PWM输入（DIM），可实现宽范围的脉冲调光。高达1MHz的高频开关操作允许使用更小的外部元件，从而最小化空间和成本。MIC3202为低EMI应用提供频率抖动功能。 MIC3202的结温工作范围为-40℃至+125℃，采用8引脚e-PAD SOIC封装。还有一款禁用抖动功能的版本MIC3202 - 1，其封装与MIC3202相同。

商品特性

6V至37V输入电压范围
高效率（90%）
±5%的LED电流精度
MIC3202：启用抖动功能以降低EMI
MIC3202 - 1：禁用抖动功能
高端电流检测（高达1A）
专用调光控制输入
迟滞控制（无需补偿）
高达1MHz的开关频率
可调恒流LED电流
过温保护
-40℃至+125℃结温范围

应用领域

建筑、工业和环境照明
LED灯泡
指示灯和应急照明
街道照明
发光字
12V照明系统（MR - 16灯泡、橱柜下照明、花园/小径照明）

数据手册PDF

放大查看下载PDF

优惠活动

3.8折起

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	6V~37V
	开关频率	1MHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
