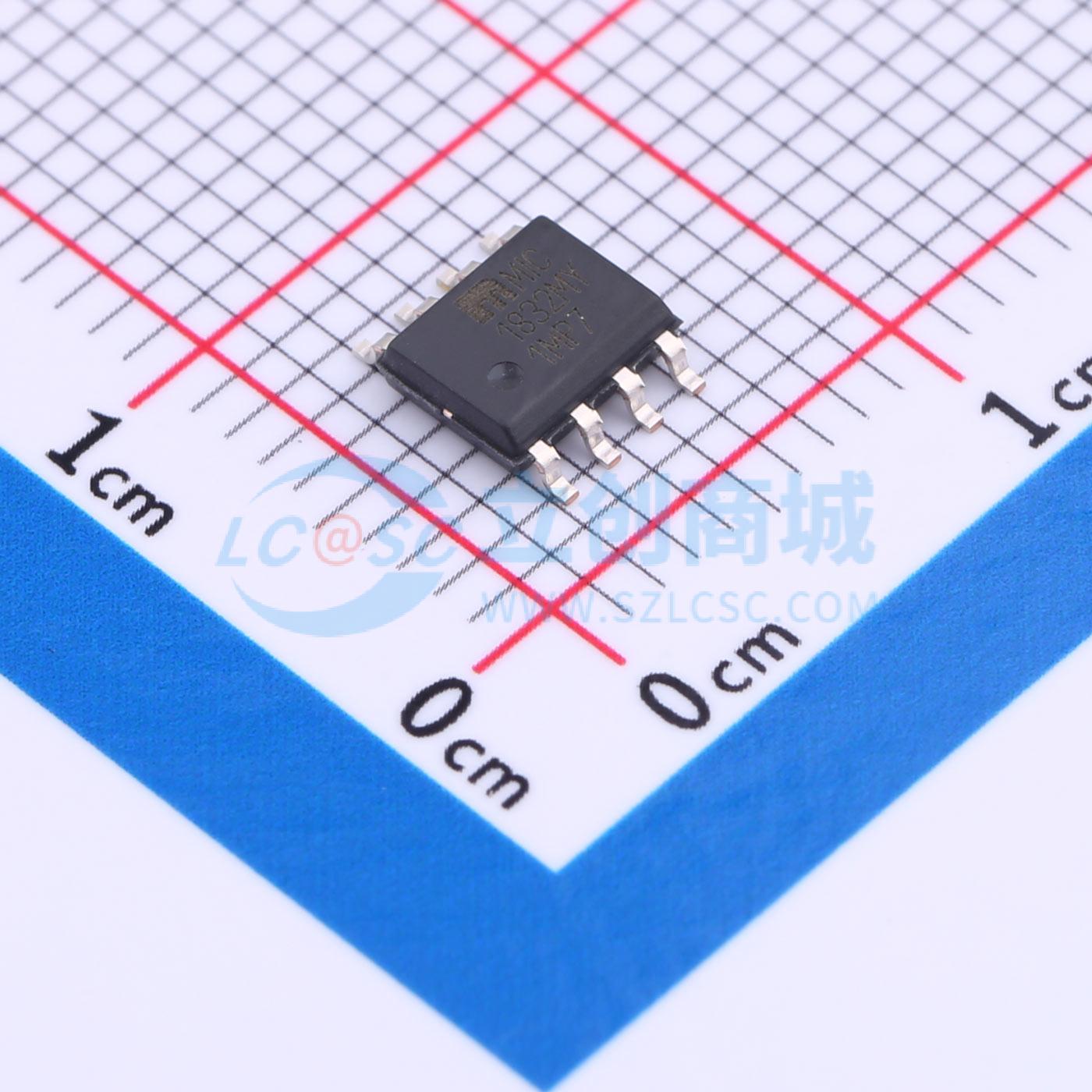

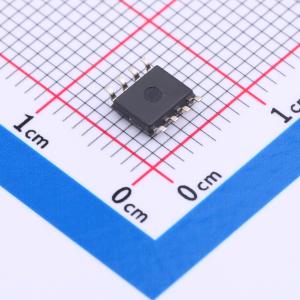

温馨提醒：图片仅供参考，商品以实物为准

MIC1832MY

具备手动复位、看门狗定时器和双路复位输出功能的3.3V电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC1832是一款用于监控3.3V和3V系统的低电流微处理器监控器。该器件具有逻辑可选（TOL）的复位阈值，为3.3V的10%或20%；一个按钮复位输入；一个看门狗定时器，其超时时间具有三态可选（TD），分别为150ms、600ms或1.2s；一个固定的复位超时时间为250ms（最小值）；以及低电平有效开漏复位（/RST）和高电平有效推挽复位（RST）输出。/RST输出在VCC低至1.4V时仍能维持有效的复位状态
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC1832MY
商品编号: C637432
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.32克(g)

商品参数

商品概述

MIC1832是一款低电流微处理器监控器，用于监测3.3V和3V系统。该器件具备逻辑可选（TOL）的复位阈值，为3.3V的10%或20%；一个按钮复位输入；一个看门狗定时器，其超时时间（TD）有三种可选状态，分别为150ms、600ms或1.2s；固定复位超时时间为250ms（最小值）；以及低电平有效开漏复位（/RST）和高电平有效推挽复位（RST）输出。/RST输出在VCC低至1.4V时仍能维持有效的复位状态。若电源电压降至复位阈值以下、按钮复位输入为低电平，或看门狗定时器在其计时周期内未在看门狗定时器输入引脚检测到高到低的电平转换，MIC1832将触发复位状态。在按钮输入释放后、电源电压升至复位阈值电压以上后，或看门狗定时器触发复位后，复位状态将保持至少250ms的复位超时时间。 MIC1832可直接替代DS1832。它的工作温度范围为-40°C至+85°C，提供无铅8引脚SOIC和PDIP封装。

商品特性

DS1832的低电流版本
低电流：典型值15μA，最大值25μA
可选阈值（TOL）：3.3V的10%或20%
可选看门狗定时器（TD）：150ms、600ms、1.2s
电源正常/复位时间延迟：250ms（最小值）
带消抖功能的按钮复位输入
双互补复位输出
- 低电平有效、开漏复位输出
- 高电平有效、推挽复位输出
提供无铅8引脚SOIC和PDIP封装
工作温度范围：-40°C至+85°C
与MIC1232/DS1232/CAT1232引脚兼容

应用领域

汽车系统
智能系统
关键微处理器电源监控
电池供电计算机
控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏；推挽
	工作电压	1.4V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.97V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	250ms
	工作温度	-40℃~+85℃
	静态电流(Iq)	15uA
