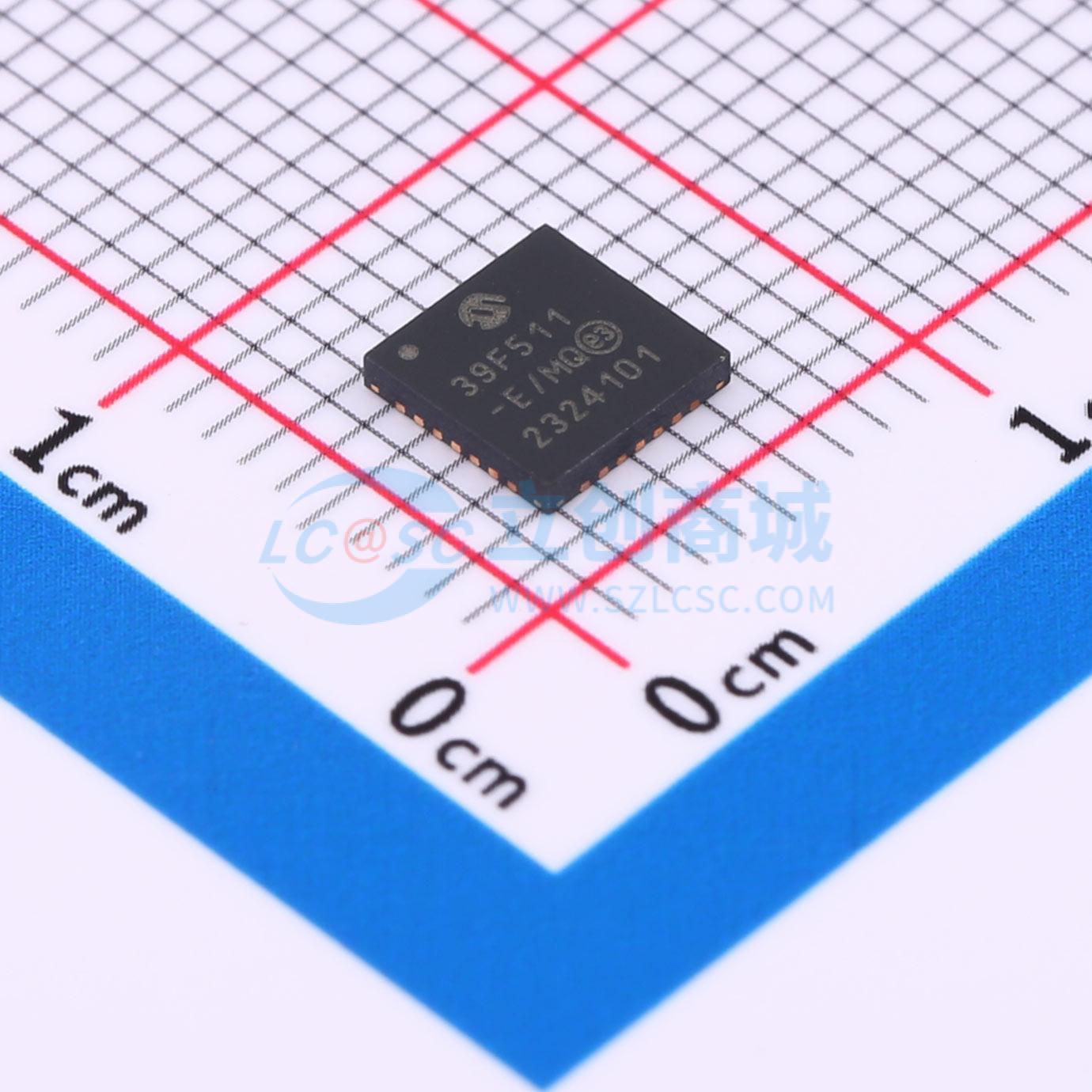

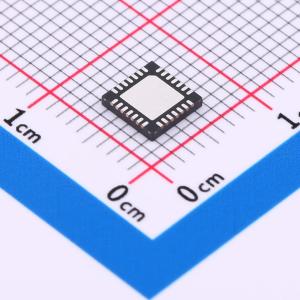

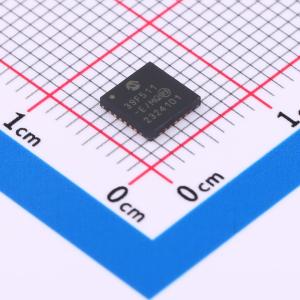

MCP39F511-E/MQ

具备计算与能量累积功能的电源监控 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP39F511是一款高度集成的完整单相功率监测IC，专为实时测量AC/DC电源、配电单元、消费和工业应用的输入功率而设计。它包含双通道Δ-Σ ADC、16位计算引擎、EEPROM和灵活的两线接口。除了94之外，还集成了一个漂移率为10 ppm/°C的低漂移电压基准
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP39F511-E/MQ
商品编号: C638799
商品封装: QFN-28-EP(5x5)
包装方式: 管装
商品毛重: 0.61克(g)

商品参数

商品概述

MCP39F511是一款高度集成的完整单相功率监测IC，专为实时测量AC/DC电源、配电单元、消费和工业应用的输入功率而设计。它包含双通道Delta-Sigma ADC、16位计算引擎、EEPROM和灵活的两线接口。每个测量通道具备94.5 dB的信纳比（SINAD）性能，此外还集成了低漂移（10 ppm/°C）的电压基准，可在4000:1的动态范围内实现优于0.1%的精确设计。

商品特性

在4000:1动态范围内，功率监测精度可达0.1%误差
快速16位处理核心内置计算功能 - 有功、无功、视在功率 - 真有效值电流、均方根电压 - 线频率、功率因数
64位宽的导入和导出有功电能累积寄存器
64位四象限无功电能累积寄存器
带符号的有功和无功功率输出
专用过零检测（ZCD）引脚输出，延迟小于200 µs
专用PWM输出引脚，频率和占空比可编程
通过快速电压浪涌检测实现自动事件引脚控制，延迟小于5 ms
使用通用异步收发传输器（UART）的两线串行协议，可选波特率高达115.2 kbps
四个独立寄存器，用于跟踪最小和最大输出量
快速校准程序和简化的命令协议
通过页读写命令可访问512字节的用户EEPROM
低漂移内部电压基准，典型值为10 ppm/°C
28引脚5x5 QFN封装
扩展温度范围为 -40°C至 +125°C

应用领域

家庭自动化功率监测
工业照明功率监测
AC/DC电源输入功率的实时测量
智能配电单元

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	工作电压	2.7V~3.6V
	复位有效电平	低电平有效
	受监控电压数	2

	属性	参数值
	手动复位	有
	看门狗定时器	无
	复位超时	4ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	13mA
