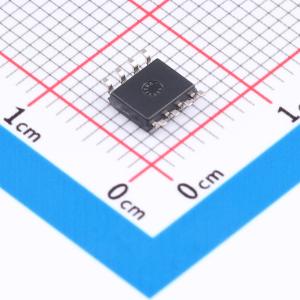

温馨提醒：图片仅供参考，商品以实物为准
MIC2075-2YM
单通道功率分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高侧MOSFET开关，针对需要电路保护的通用电源分配进行了优化。内部有电流限制，具备热关断功能，可保护设备和负载。其中一款产品提供“智能”热关断功能，可在故障模式下降低电流消耗。当发生热关断故障时，输出将被锁定关闭，直到移除故障负载。移除负载或切换使能输入可重置设备输出。两款设备均采用软启动电路，可最大限度减少在使用高电容负载的应用中的浪涌电流。还提供了一个故障状态输出标志，在过流和热关断条件下会被置位。有8引脚MSOP和8引脚SOIC封装。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2075-2YM
- 商品编号
- C637442
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
MIC2025和MIC2075是针对需要电路保护的通用电源分配优化的高边MOSFET开关。MIC2025/75内部限流，并具有热关断功能，以保护器件和负载。MIC2075提供“智能”热关断功能，可在故障模式下降低电流消耗。当发生热关断故障时，输出将被锁定关闭，直到移除故障负载。移除负载或切换使能输入将复位器件输出。两种器件都采用软启动电路，在使用高容性负载的应用中最小化浪涌电流。提供了一个故障状态输出标志，在过流和热关断条件下该标志会被置位。MIC2025/75有8引脚MSOP和8引脚SOIC封装可供选择。
应用领域
- USB 外设
- 通用电源切换
- ACPI 电源分配
- 笔记本电脑
- PDA
- PC 卡热插拔
