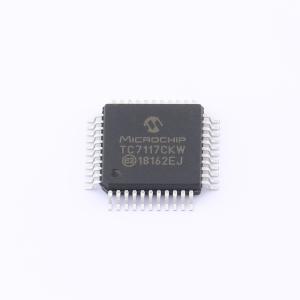

TC7117CKW

3-1/2位带有保持功能的模拟到数字转换器

描述

TC7116A/TC7117A是3-1/2位CMOS模数转换器(ADC)，包含了构建0.05%分辨率测量系统所需的所有有源组件。七段解码器、极性和数字驱动器、电压基准和时钟电路集成在芯片上。TC7116A驱动液晶显示器(LCD)并包含背板驱动器。TC7117A直接驱动共阳极发光二极管(LED)显示器，每段驱动电流为8mA。这些设备具有显示保持(HLDR)功能。只要HLDR保持高电平，显示的读数就会无限期地保持不变。转换继续进行，但输出数据显示锁存器不会更新。参考低输入(VREF-)在TC7116A/7117A设备中内部连接到模拟公共端。TC7116A/7117A将线性误差减少到小于1个计数。翻转误差（对于等量值但相反极性的输入信号的读数差异）低于±1个计数。高阻抗差分输入提供1pA的泄漏电流和10^12 Ω的输入阻抗。15 μVpp的噪声性能确保了“坚如磐石”的读数。自动归零周期确保0V输入时显示为零。TC7116A和TC7117A具有精密、低漂移的内部参考，并且在功能上与TC7116/TC7117相同。通常情况下，使用TC7116A/TC7117A不需要低漂移外部参考。

品牌名称

MICROCHIP(美国微芯)

商品型号

TC7117CKW

商品编号

C637426

商品封装

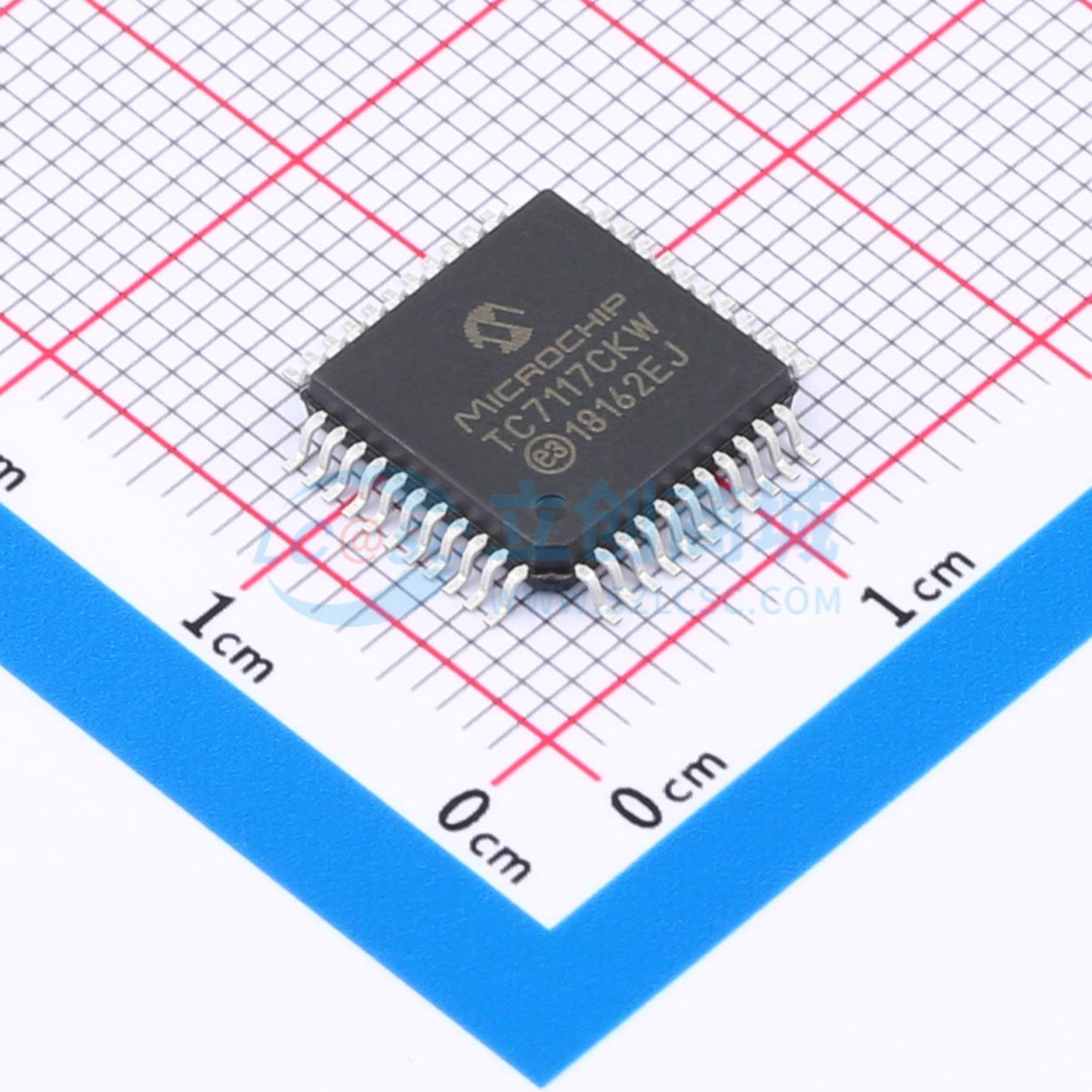

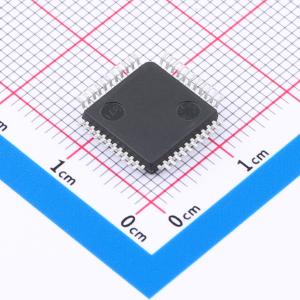

PQFP-44(10x10)​

包装方式

托盘

商品毛重

1.82克(g)
