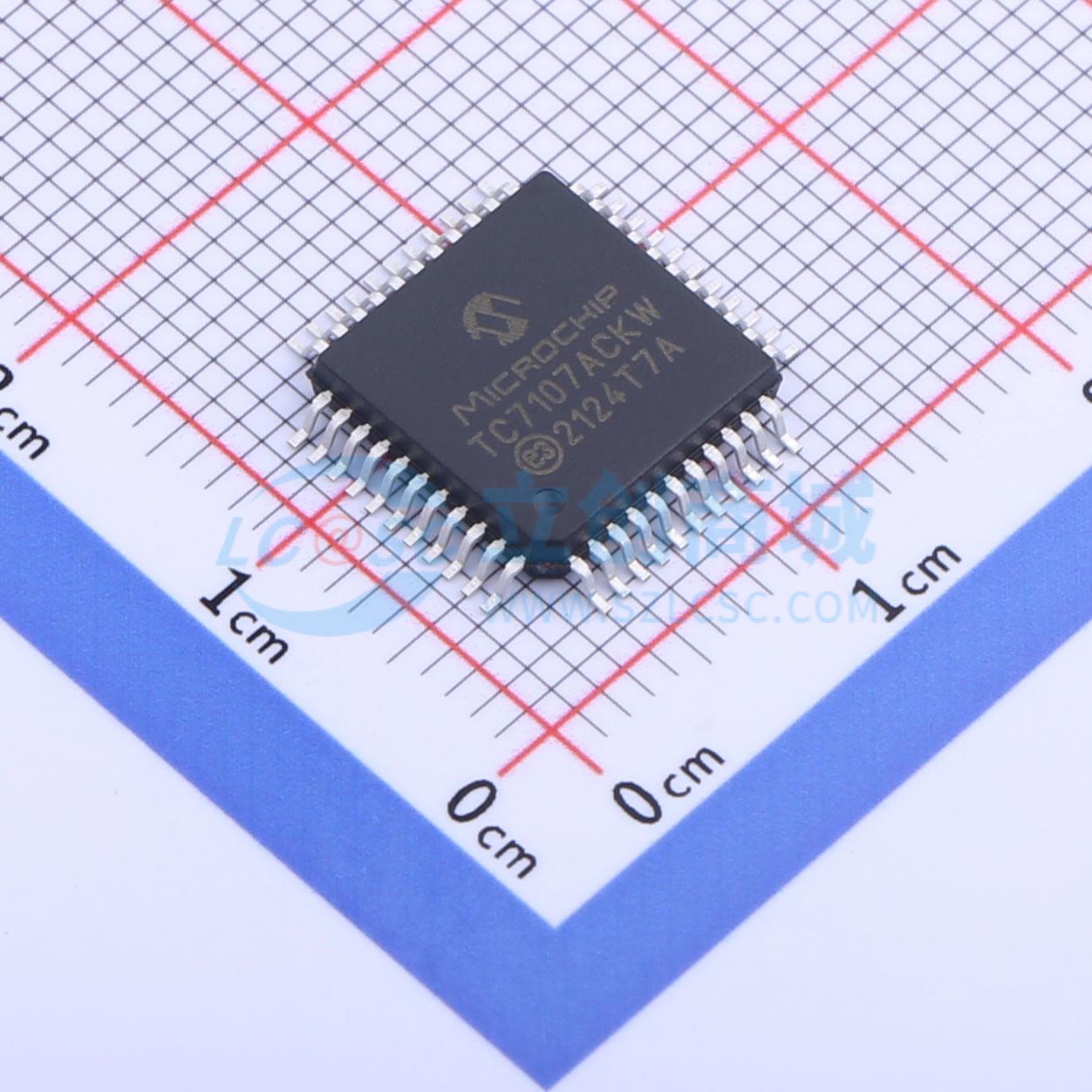

温馨提醒：图片仅供参考，商品以实物为准

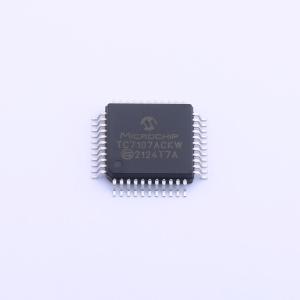

TC7107ACKW

3 1/2位模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC7106A和TC7107A 3 1/2位直接显示驱动模数转换器允许现有的基于TC7106/TC7107的系统进行升级。每个设备都有一个精度参考，其最大温度系数为20 ppm/°C。这比类似的3 1/2位转换器提高了4到7倍。现有的基于TC7106和TC7107的系统可以在不改变外部无源元件值的情况下进行升级。TC7107A可以直接驱动共阳极发光二极管（LED）显示器，每段8 mA。低成本、高分辨率指示表只需要一个显示器、四个电阻和四个电容。TC7106A的低功耗和9V电池操作使其适用于便携式应用。TC7106A/TC7107A将线性误差降低到小于1个计数。翻转误差——对于相等幅度但相反极性的输入信号，读数差异低于±1个计数。高阻抗差分输入提供1 pA泄漏电流和10^12 Ω输入阻抗。差分参考输入允许进行比率测量，如欧姆或桥式传感器测量。15 μVpp噪声性能确保了“稳定”的读数。自动归零周期确保在输入电压为零时显示读数为零。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7107ACKW
商品编号: C637419
商品封装: MQFP-44(10x10)
包装方式: 托盘
商品毛重: 6.88克(g)

商品参数

商品概述

TC7106A和TC7107A 3 1/2位直接显示驱动模数转换器允许现有的基于TC7106/TC7107的系统进行升级。每个设备都有一个精度参考，其最大温度系数为20 ppm/°C。这比类似的3 1/2位转换器提高了4到7倍。现有的基于TC7106和TC7107的系统可以在不改变外部无源元件值的情况下进行升级。TC7107A可以直接驱动共阳极发光二极管（LED）显示器，每段8 mA。低成本、高分辨率指示表只需要一个显示器、四个电阻和四个电容。TC7106A的低功耗和9V电池操作使其适用于便携式应用。

TC7106A/TC7107A将线性误差降低到小于1个计数。翻转误差——对于相等幅度但相反极性的输入信号，读数差异低于±1个计数。高阻抗差分输入提供1 pA泄漏电流和10^12 Ω输入阻抗。差分参考输入允许进行比率测量，如欧姆或桥式传感器测量。15 μVpp噪声性能确保了“稳定”的读数。自动归零周期确保在输入电压为零时显示读数为零。

应用领域

热量测量
桥式读数：应变片、负荷传感器、零点检测器
数字仪表：电压/电流/欧姆/功率、pH
数字秤、过程监视器
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	7段x4位
	时钟频率(fc)	48kHz
	段驱动电流	10mA；5mA

	属性	参数值
	其他特性	共阳极
	工作温度	0℃~+70℃
	耗散功率(Pd)	10mW
