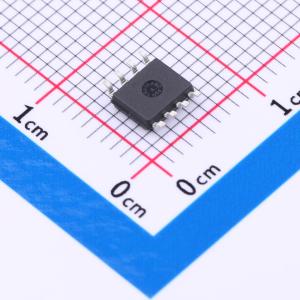

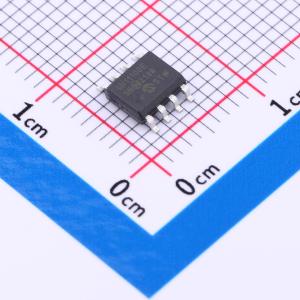

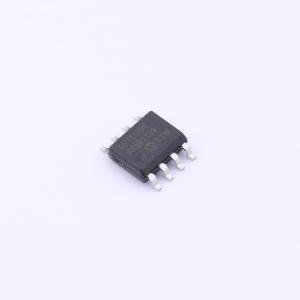

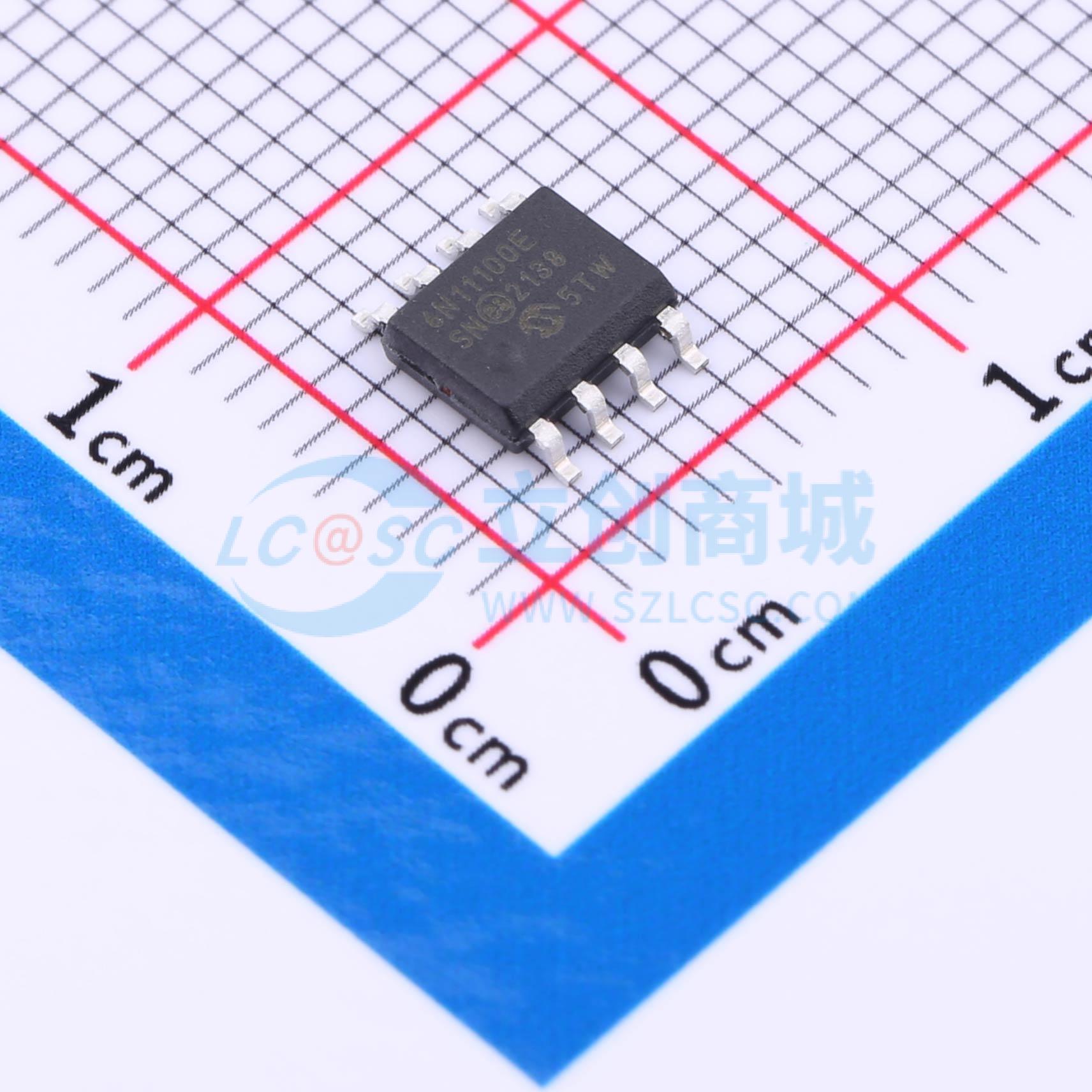

MCP6N11-100E/SN
单通道仪表放大器，具备轨到轨输入输出、增益由2个外部电阻设置、有使能/失调电压校准引脚及多种最小增益选项
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6N11-100E/SN
- 商品编号
- C636378
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 115dB | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 350uV | |
| 增益带宽积(GBP) | 35MHz | |
| 压摆率(SR) | 6V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入；轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 静态电流(Iq) | 800uA | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 噪声密度(eN) | 35nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 1pA | |
| 单电源 | 1.8V~5.5V | |
| 电源纹波抑制比(PSRR) | 112dB | |
| 功能特性 | 外部电阻增益；使能/关断功能 |
应用领域
- 高侧电流传感器
- 惠斯通电桥传感器
- 具有电平转换的差分放大器
- 电源控制环路
