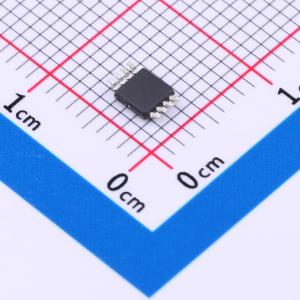

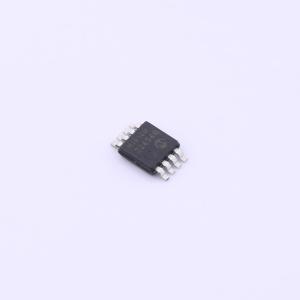

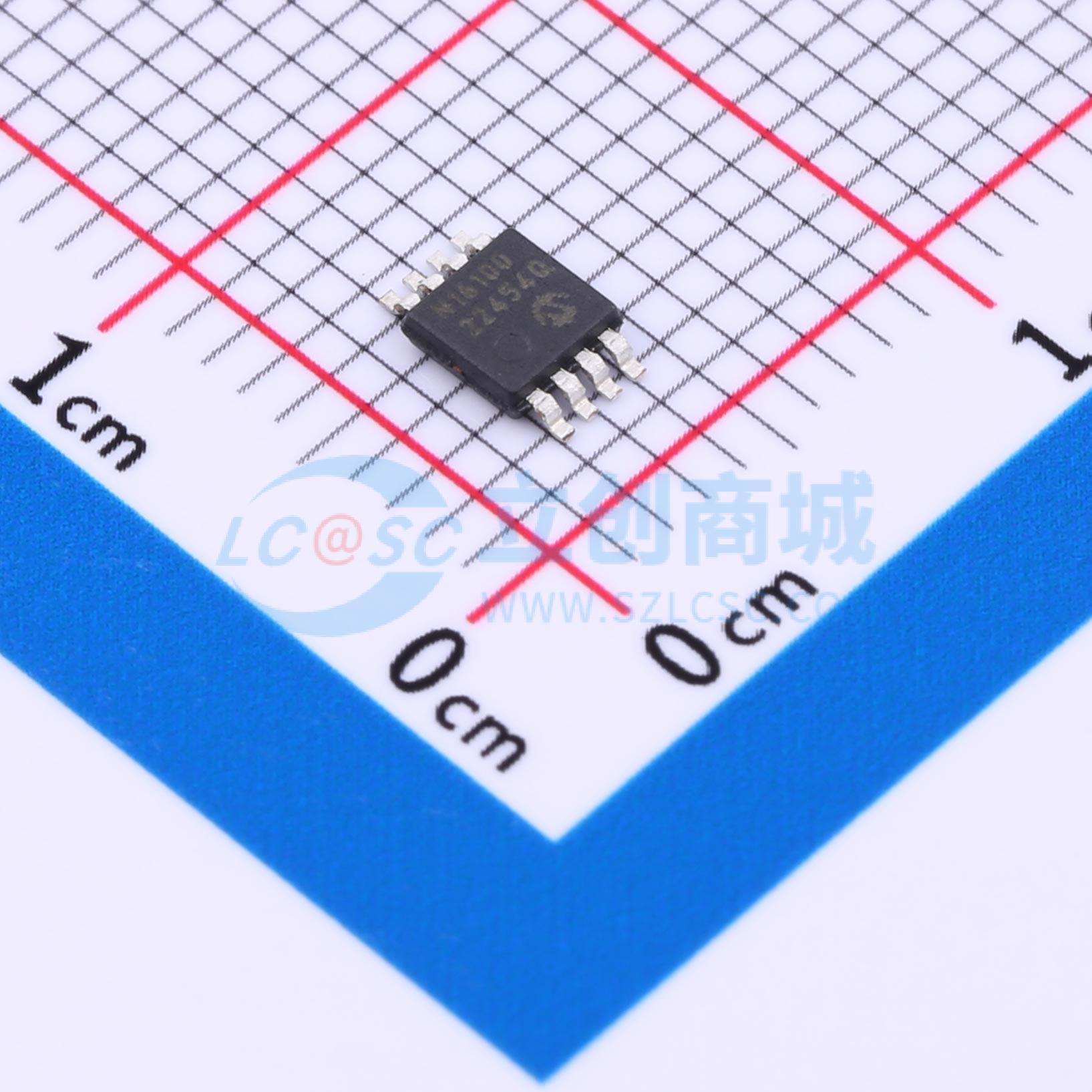

温馨提醒：图片仅供参考，商品以实物为准
MCP6N16-100E/MS
零漂移仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单零漂移仪表放大器（INA）带有使能引脚（EN）和三种最小增益选项（GMIN）。内部失调校正提供高直流精度：具有非常低的失调和失调漂移，以及可忽略的1/f噪声。 两个外部电阻设置增益，可将增益误差和温度漂移降至最低。参考电压（VREF）可移动输出电压（VOUT）
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6N16-100E/MS
- 商品编号
- C636381
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 130dB | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 17uV | |
| 增益带宽积(GBP) | 500kHz | |
| 压摆率(SR) | - | |
| 输出电流 | 35mA | |
| 轨到轨 | 轨到轨输入；轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 静态电流(Iq) | 1.1mA | |
| 输入失调电压温漂(Vos TC) | 60nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 噪声密度(eN) | 45nV/√Hz@500Hz | |
| 输入失调电流(Ios) | 300pA | |
| 单电源 | 1.8V~5.5V | |
| 电源纹波抑制比(PSRR) | 128dB | |
| 功能特性 | 外部电阻增益；零漂移/自动稳零；使能/关断功能；EMI滤波/RF抑制 |
应用领域
- 高侧电流传感器
- 惠斯通电桥传感器
- 具有电平转换的差分放大器
- 电源控制环路
