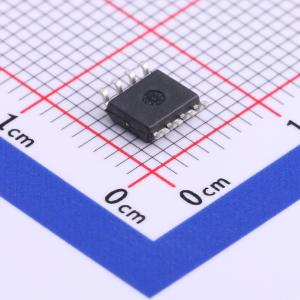

温馨提醒：图片仅供参考，商品以实物为准
MCP6V28-E/SN
MCP6V28-E/SN 零漂移
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6V26/7/8 系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件具有较宽的增益带宽积（典型值为 2 MHz），并能有效抑制开关噪声。它们具有单位增益稳定性，无 1/f 噪声，且具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至 2.3V 的单电源电压下工作，每个放大器的静态电流仅为 620 µA（典型值）。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6V28-E/SN
- 商品编号
- C636394
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 7pA | |
| 输入失调电压(Vos) | 2uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 22mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 620uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.3V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 50nV/√Hz@5kHz | |
| 输入失调电流(Ios) | 70pA |
商品概述
MCP6V26/7/8 系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件具有较宽的增益带宽积（典型值为 2 MHz），并能有效抑制开关噪声。它们具有单位增益稳定性，无 1/f 噪声，且具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至 2.3V 的单电源电压下工作，每个放大器的静态电流仅为 620 µA（典型值）。
商品特性
- 高直流精度：
- 失调电压漂移（Vos Drift）：±50 nV/°C（最大值）
- 失调电压（Vos）：±2 µV（最大值）
- 开环增益（AOL）：125 dB（最小值）
- 电源抑制比（PSRR）：125 dB（最小值）
- 共模抑制比（CMRR）：120 dB（最小值）
- 输入电压噪声（Eni）：1.0 µVP-P（典型值），f = 0.1 Hz 至 10 Hz
- 输入电压噪声（Eni）：0.32 µVP-P（典型值），f = 0.01 Hz 至 1 Hz
- 低功耗和宽电源电压范围：
- 静态电流（IQ）：每个放大器 620 µA（典型值）
- 宽电源电压范围：2.3V 至 5.5V
- 易于使用：
- 轨到轨输入/输出
- 增益带宽积：2 MHz（典型值）
- 单位增益稳定
- 提供单通道和双通道版本
- 带片选（CS）的单通道版本：MCP6V28
应用领域
- 便携式仪器
- 传感器调理
- 温度测量
- 直流失调校正
- 医疗仪器
