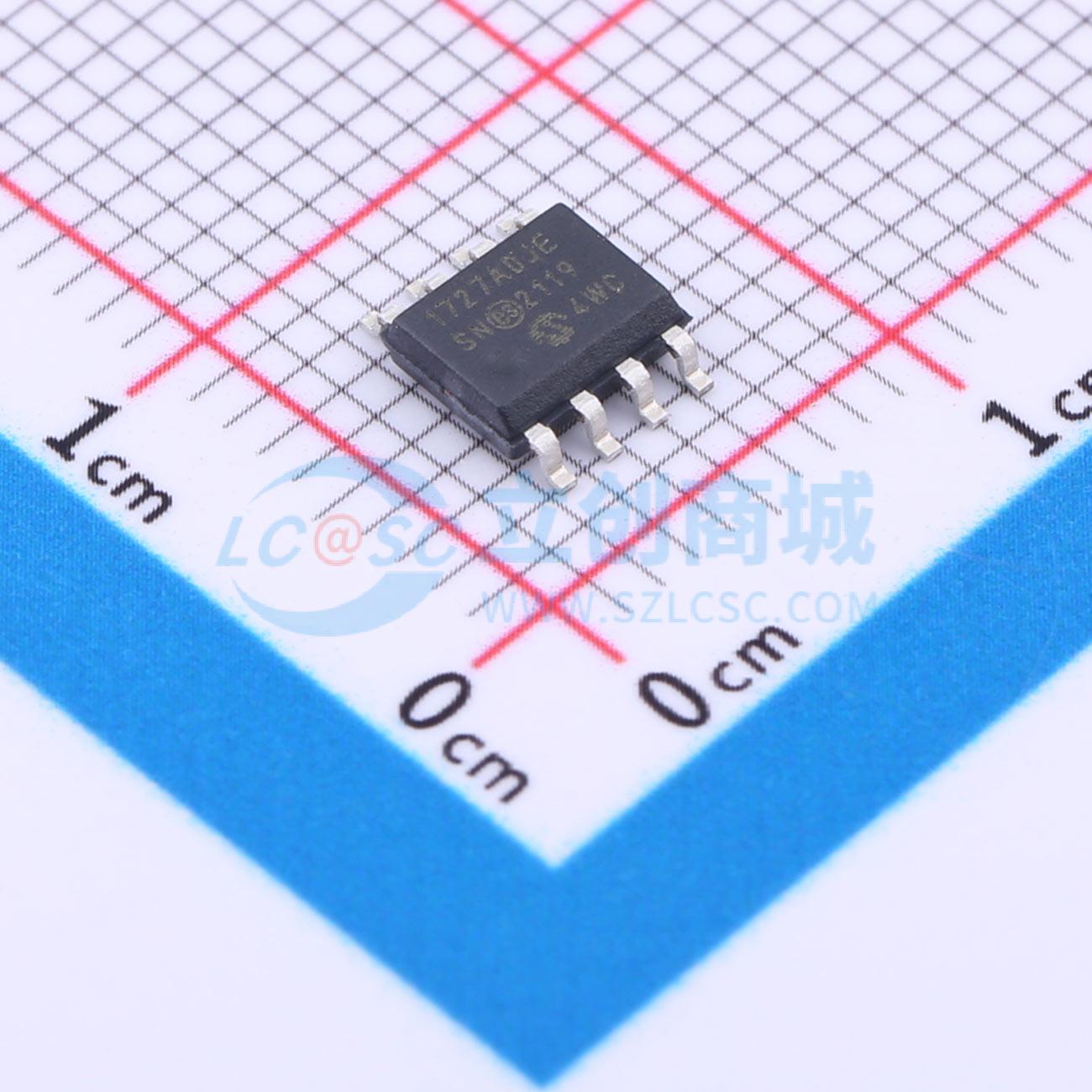

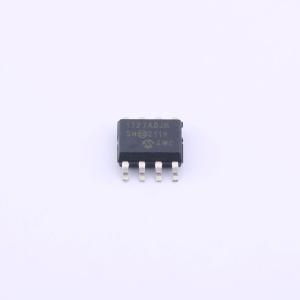

温馨提醒：图片仅供参考，商品以实物为准
MCP1727-ADJE/SN
1.5A 低压、低静态电流 LDO 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供高电流和低输出电压，输出电压范围为 0.8V 至 5.0V，适合高电流需求的新亚 1.8V 输出电压 LDO 应用。使用陶瓷输出电容稳定，仅需 1μF 输出电容即可稳定 LDO，可降低输出噪声，减小整个稳压器解决方案的尺寸和成本。采用 CMOS 结构，在整个输入电压范围内，静态电流通常小于 120μA，适用于需要高输出电流的便携式计算应用；关闭时，静态电流降至小于 0.1μA。内部监控缩放后的输出电压，当输出在调节值的 92%（典型值）范围内时，提供电源正常 (PWRGD) 输出；可在 CDELAY 引脚上使用外部电容将延迟从 200μs 调整到 300ms
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP1727-ADJE/SN
- 商品编号
- C635937
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 550mV@(1.5A) | |
| 静态电流(Iq) | - | |
| 特性 | 带使能；欠压锁定；过热保护；过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款1.5A低压差（LDO）线性稳压器，采用超小封装，可提供高电流和低输出电压。有固定（或可调）输出电压版本，输出电压范围为0.8V至5.0V。1.5A的输出电流能力与低输出电压能力相结合，使其成为对高电流有需求的新型低于1.8V输出电压LDO应用的理想选择。
使用陶瓷输出电容时性能稳定，陶瓷电容本质上可降低输出噪声，并减小整个稳压器解决方案的尺寸和成本。仅需1μF的输出电容即可使LDO稳定。
采用CMOS结构，在整个输入电压范围内，静态电流通常小于120μA，这使其在对高输出电流有要求的便携式计算应用中颇具吸引力。关断时，静态电流可降至小于0.1μA。
内部会对缩放后的输出电压进行监测，当输出电压处于稳压值的92%（典型值）范围内时，会提供电源正常（PWRGD）输出。可在CDELAY引脚上使用外部电容，将延迟时间从200μs调整至300ms。
过温保护和短路限流功能在系统故障时为LDO提供额外保护。
商品特性
- 1.5A输出电流能力
- 输入工作电压范围：2.3V至6.0V
- 可调输出电压范围：0.8V至5.0V
- 标准固定输出电压：- 0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
- 其他固定输出电压选项可按需提供
- 低压差：1.5A时典型值为330mV
- 典型输出电压容差：0.5%
- 使用1.0μF陶瓷输出电容时性能稳定
- 对负载瞬变响应迅速
- 低电源电流：120μA（典型值）
- 低关断电源电流：0.1μA（典型值）
- 电源正常输出的延迟时间可调
- 短路限流和过温保护
- 3x3 DFN - 8和SOIC - 8封装可选
应用领域
- 高速驱动芯片组电源
- 网络背板卡
- 笔记本电脑
- 网络接口卡
- 掌上电脑
- 2.5V至1.XV稳压器
