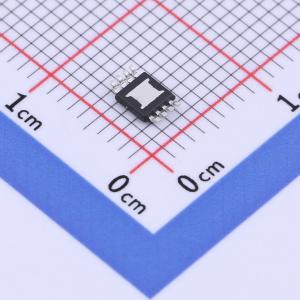

MIC47100YMME

1A高速低输入电压LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC47100是一款高速、低输入电压（Low VIN）的低压差线性稳压器（LDO），能够提供高达1A的电流，专为利用多个电源轨生成低电压、大电流电源的负载点应用而设计。仅需一个1µF的陶瓷输出电容，MIC47100即可保持稳定，并且采用了热增强型2mm × 2mm MLF封装，因此是电路板空间受限应用的理想解决方案。MIC47100采用NMOS输出级，具有极低的输出阻抗
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC47100YMME
商品编号: C636540
商品封装: MSOP-8-EP
包装方式: 管装
商品毛重: 0.88克(g)

商品参数

商品概述

MIC47100是一款高速、低输入电压（Low VIN）的低压差线性稳压器（LDO），能够提供高达1A的电流，专为利用多个电源轨生成低电压、大电流电源的负载点应用而设计。MIC47100仅需一个1μF陶瓷输出电容即可保持稳定，并且采用了散热增强型2mm × 2mm MLF封装，因此是电路板空间受限应用的理想解决方案。 MIC47100采用NMOS输出级，输出阻抗极低。NMOS输出级具有独特的能力，能够对突然的负载变化做出非常快速的响应，例如微处理器、数字信号处理器（DSP）或现场可编程门阵列（FPGA）所需的响应。MIC47100静态电流消耗极低，因此可用于驱动移动处理器的核心电压，或在任何便携式设备中对核心直流/直流转换器进行后置稳压。 MIC47100有固定和可调输出电压两种类型，提供带裸露焊盘的MSOP - 8封装和小巧的2mm × 2mm MLF封装，工作结温范围为 - 40°C至 + 125°C。

商品特性

工作电压范围： - 输入电源：1.0V至3.6V 偏置电源：2.3V至5.5V
输出电压范围：0.8V至2.0V
高带宽 - 极快的瞬态响应
在100kHz时电源抑制比（PSRR） > 50dB
搭配1µF陶瓷输出电容可保持稳定
在1A电流下压差低至80mV
高输出电压精度：初始精度 +/- 1.5% 全温度范围内精度 +/- 2%
逻辑电平使能输入
两个电源电压均具备欠压锁定（UVLO）功能，便于开启
带裸露焊盘的MSOP - 8 - 小尺寸功率封装
散热增强型2mm×2mm MLF - 最小化解决方案

应用领域

负载点
个人数字助理（PDA）
DSP、可编程逻辑器件（PLD）和FPGA电源
低电压后置稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.6V
	输出电压	800mV~2V
	输出电流	1A
	电源纹波抑制比(PSRR)	80dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	6uA
	噪声	63uVrms
	特性	带使能；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
