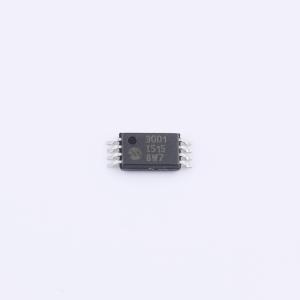

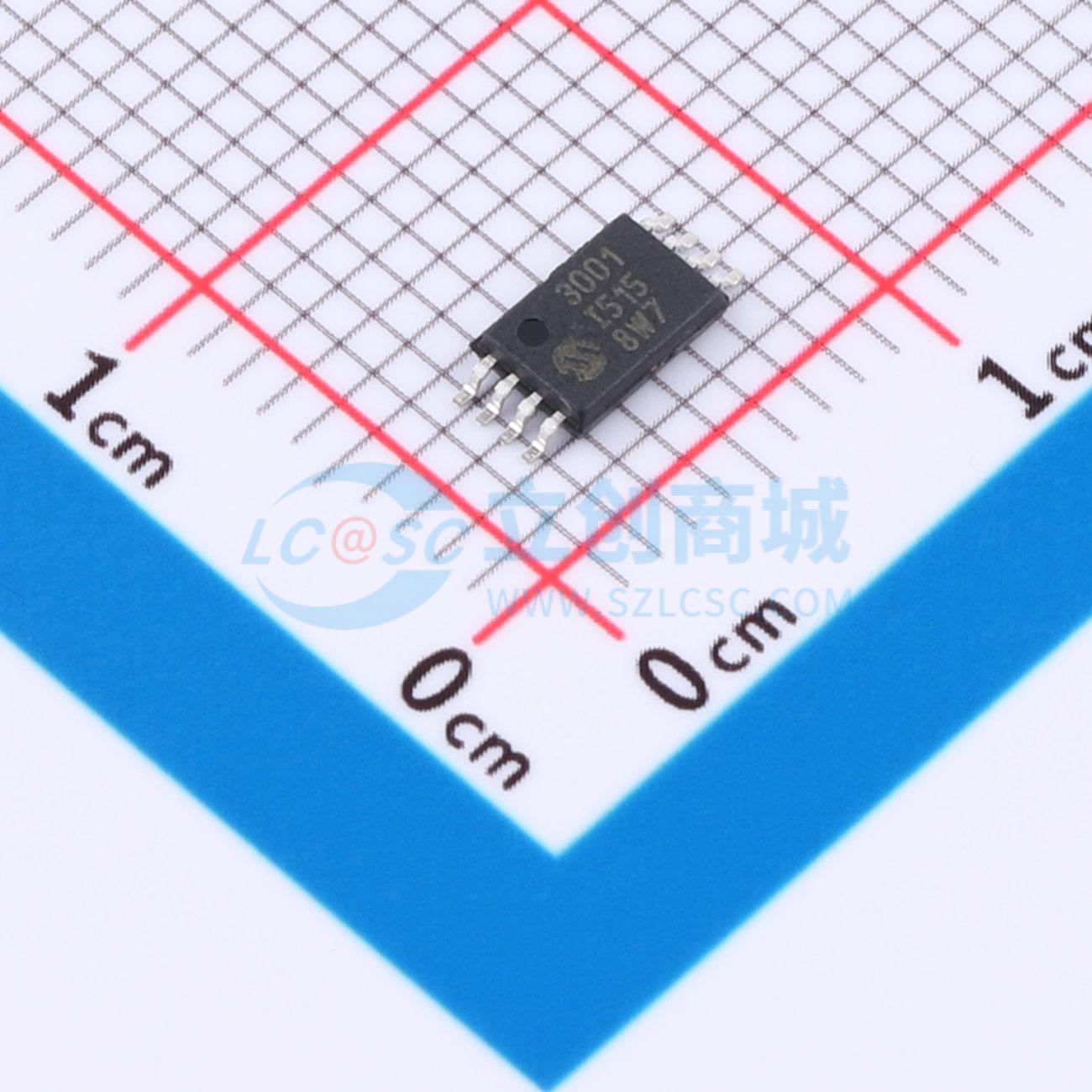

MCP3001-I/ST

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3001-I/ST
商品编号: C635957
商品封装: TSSOP-8
包装方式: 管装
商品毛重: 0.55克(g)

商品参数

商品概述

一款逐次逼近型10位模数转换器（ADC），内置采样保持电路。该器件提供单路伪差分输入。差分非线性（DNL）和积分非线性（INL）的最大规格均为±1 LSB。与该器件的通信通过一个与SPI协议兼容的简单串行接口实现。在2.8 MHz的时钟频率下，该器件的采样率最高可达200 ksps。该器件的工作电压范围宽（2.7V - 5.5V）。低电流设计使其典型待机电流仅为5 nA，典型工作电流为400 μA。该器件提供8引脚PDIP、MSOP、TSSOP和150 mil SOIC封装。

商品特性

10位分辨率
最大DNL为±1 LSB
最大INL为±1 LSB
片上采样保持
SPI串行接口（模式0,0和1,1）
单电源供电：2.7V - 5.5V
5V供电时采样率为200 ksps
2.7V供电时采样率为75 ksps
低功耗CMOS技术 - 典型待机电流5 nA，最大2 μA - 5V供电时最大工作电流500 μA
工业温度范围：-40°C至+85°C
8引脚PDIP、SOIC、MSOP和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	200kHz
	通道数	-

	属性	参数值
	工作电压	2.7V~5.5V
	接口类型	SPI
	工作温度	-40℃~+85℃
